目前，越來越多的嵌入式開發公司和工程師開始采用JTAG方式的ICE仿真器來進行程序的調試工作。傳統的全仿真方式(Full ICE)正在逐漸被使用靈活、成本低廉的JTAG仿真方式所取代。

　　JTAG仿真器目前可以滿足嵌入式程序調試的所有基本要求，例如：斷點設置、單步調試、內存編輯、變量、寄存器觀測等。(如圖1所示)

　　

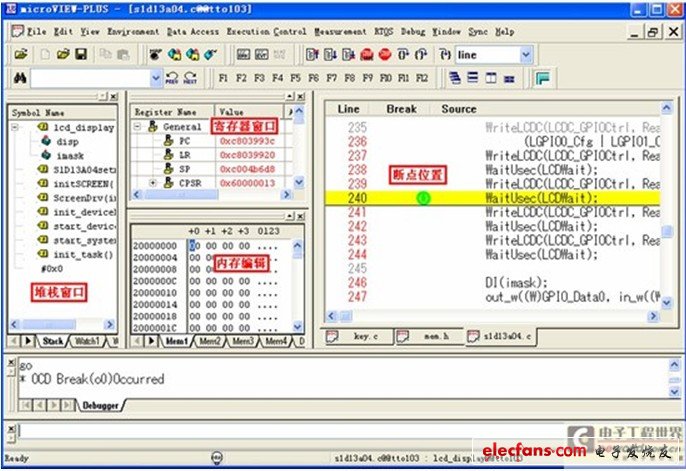

圖 1 調試器界面及常用功能

　　斷點設置是JTAG仿真器最基本的調試功能。用戶需要系統在設置斷點處停下來后再進行調試。斷點根據原理和用途不同又分為幾個不同的種類。本文將簡單地介紹一下常用的幾種斷點類型。

　　斷點可分為硬件斷點和軟件斷點兩大類：

　　1.硬件斷點需要目標CPU的硬件支持，當前流行的ARM7/9內部硬件設計提供兩組寄存器用來存貯斷點信息，所以ARM7/9內核最多支持兩個硬件斷點，而ARM11則可以支持到8個硬件斷點。這與調試器無關。

　　2.軟件斷點則是通過在代碼中設置特征值的方式來實現的。當需要在某地址代碼處設置軟件斷點的時候，仿真器會先將此處代碼進行備份保護，然后將預先設定好的斷點特征值(一般為0x0000等不易與代碼混淆的值)寫入此地址，覆蓋原來的代碼數據。當程序運行到此特征值所在的地址時，仿真器識別出此處是一個軟斷點，便會產生中斷。當取消斷點時，之前受保護的代碼信息會被自動恢復。

　　硬件斷點可以設置在任何位置的代碼上，包括ROM和RAM;而軟件斷點由于需要修改相應地址的值，所以一般只能設在RAM上，但是數量可以不受限制。由于硬件斷點設置的靈活性，所以是最優先選用的斷點資源，但是兩個斷點往往很難滿足工程師進行深入調試的需要，于是軟件斷點可以作為硬件斷點的補充資源來使用。

　　由于通常的軟件斷點只能設在RAM運行的代碼上，而隨著系統的代碼量越來越大，特別是在移動通信領域，擴充大容量的RAM勢必會增加產品的成本，所以現在很多系統直接在FlashROM上運行代碼。對于這種在FlashROM上運行代碼的系統，一般的軟件斷點是無法設置的，這也是軟件斷點的局限性。對于這樣的系統，只能通過交替使用兩個硬件斷點滿足需要，但是會帶來一定的不便。

　　要很好的解決這一矛盾，只有使仿真器增加在FlashROM上設置軟件斷點的功能，拓展仿真器中可供利用的斷點資源。例如，日本橫河計算機株式會社(YDC)最新推出的高端ARM仿真器—advicePRO，就是第一個支持Flash斷點的ICE仿真器產品。(如圖2所示)

　　

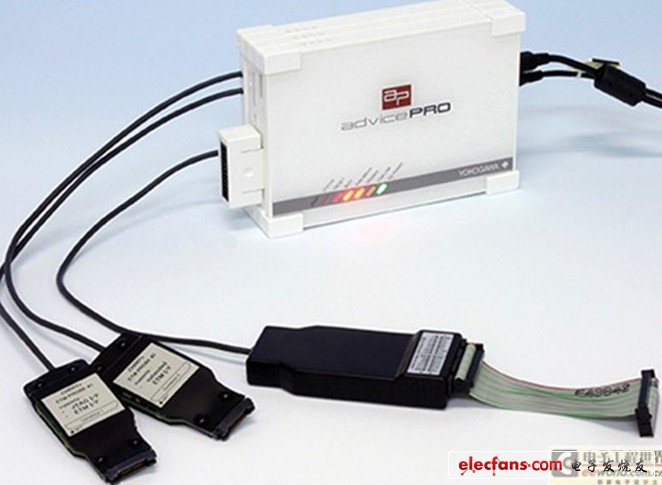

圖 2 ?橫河公司的最新產品advicePRO

　　在FlashROM上設置軟件斷點的原理與在RAM上設置軟斷點類似，也是在設定的斷點處用特征碼替換原有代碼，通過識別特征碼使斷點事件發生。不同的是，在FlashROM上設置軟件斷點需要對Flash進行擦寫操作，這就需要仿真器能夠有Flash編程功能，并且能夠在盡可能短的時間內完成特征碼的寫入。完成這一系列的讀寫操作，就可使在FlashROM上調試代碼的工程師獲得更充裕的斷點資源，從而大大提高了開發效率。

　　但是，由于對Flash進行擦寫需要一定的時間，所以在執行到Flash斷點的時候會感覺到有一個停頓的時間。雖然這一點比RAM上的軟件斷點要差些，但是相對于給工程師調試工作整體上帶來的便利而言，這一點是完全可以接受的。

　　設置斷點進行調試是最基本的一種調試手段，選擇具有豐富斷點資源的ICE仿真器，可以明顯地提高調試效率。當然，前提是工程師能夠靈活使用各種斷點資源。
