摘要： 介紹了一種LED 智能照明控制系統的設計，給出了系統的軟硬件設計和控制流程。該系統采用STC12C5A60S2 作為主控器，利用熱釋紅外傳感器檢測人體輻射的微量紅外線，光敏電阻檢測環境亮度，采用DS18B20 檢測LED的溫度，LED驅動采用PWM 調光技術。

　　0 引言

　　我國是一個資源緊缺的國家，但在日常的生活中，人們并沒有意識到這一點。以室內照明為例，在很多公共場合中都采用手動開關，經常出現沒有及時關燈的現象，從而造成能源的浪費，也會縮短燈具的使用壽命。針對這一現象，有必要研究一種智能照明控制系統。該系統利用智能傳感器感應室外亮度來自動調節燈光，以保持室內恒定照度，既能使室內有最佳照明環境，又能達到節能的效果。

　　LED 被稱為第四代綠色光源，LED 的發光器件是冷光源，具有節能、環保、壽命長、體積小等特點。LED 光的單色性好，光譜窄，無需過濾，可直接發出有色可見光。在相同的照明情況下，LED 燈耗電量為白熾燈的十分之一，熒光燈的二分之一，是未來照明的發展趨勢。

　　1 智能控制方案設計

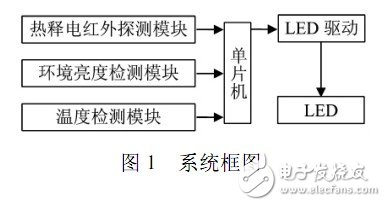

　　系統采用光敏電阻檢測環境亮度，熱釋紅外傳感器檢測人體輻射的微量紅外線，溫度檢測模塊檢測LED 的溫度，傳感器檢測到的信號經過預處理傳給單片機，經單片機處理后控制LED 燈的開關和亮度。系統框圖如圖1 所示。

　　2 硬件設計

　　2. 1 熱釋電紅外探測模塊

　　熱釋電紅外探測模塊不需要配置紅外線發射源，能直接接受人體輻射的微量紅外線，將其轉變?yōu)橄鄳?yīng)的電信號輸出。為了提高PIR 傳感器感受紅外線的靈敏度，在傳感器前加裝配套的菲涅耳透鏡。

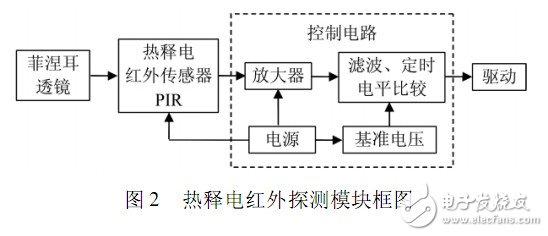

　　熱釋電紅外探測模塊由菲涅耳透鏡、熱釋電紅外傳感器（ PIR） 、控制電路及驅動電路等組成。熱釋電紅外探測模塊框圖如圖2 所示。

　　人體都有恒定的體溫，一般在37 ℃，會發出特定波長10 μm 左右的紅外線。人體輻射的紅外光線經過菲涅耳透鏡匯集在PIR 的2 塊探測元上，當人體移動時，紅外輻射強度發生變化，探測元表面的電荷強度發生變化，經內部場效應管放大就有信號輸出。
