基于SC89F516單片機的熱源自動跟蹤系統 - 全文

　　1. 方案設計、比較與論證

　　1.1 傳感器的選擇

　　方案一：為了達到實現跟蹤熱源的功能，使用溫度傳感器DS18B20進行實時的溫度采集，在通過51單片機進行讀取內部寄存器的值，將讀出的溫度與設定的溫度進行比較。超過單片機就執行相關的動作。該方案具有硬件電路簡單的優勢，但是成本很高，而且程序編寫復雜，DS18B20的極限溫度為125度非常容易燒壞，無法實現相關的功能。

　　方案二：采用熱敏電阻與及AD轉換芯片進行熱源的跟蹤。通過熱敏電阻變化導致電壓變化，AD芯片將電壓模擬量裝換為數字量，通過單片機讀取數字量從而執行相關的程序，控制步進電機。該方案雖然可行，可是AD之前的電信號處理電路相對較復雜，而且成本較高。所以放棄使用該方案。

　　方案三：使用熱敏電阻以及雙電壓比較器LM393進行電信號的采集處理，通過SC89F516單片機進行高低電平的判斷，通過編程控制廉價、低功耗、驅動電流大的芯片ULN2803實現對步進電機的控制，從而實現熱源的自動搜索。該方案具有成本低、功耗小、結構架設簡單、程序編寫方便等優勢。

　　經過多方面的測試以及實驗我們采用方案三作為最終方案。

　　1.2主控制芯片的選擇

　　方案一：采用STC89C52單片機，STC89C52單片機是由ST公司推出的8位單片機。該單片機具有程序編寫簡單價格低廉等優勢，內有高性能CMOS8位微控制器，具有 8K 在系統可編程Flash存儲器。但是其內存太小，無法實現較大程序的運行。本項目要求程序的加密，該單片機無法實現。故不予采用。

　　方案二：采用STM32C8T6單片機，STM32C8T6單片機是目前較為高端的單片機，該單片機具有強大的功能，內設豐富，是一款32位的單片機，采用cortex M3內核，時鐘頻率達到72MHz，在同類的32位機中功耗是最小的。由于功能強大其編程也相對的復雜。而且成本相對較高，很難實現程序防破解、堵漏洞的功能。

　　方案三：采用深圳華聯公司生產的SC89F516單片機，該單片機是一款高速高效的8位單片機，該單片機兼容了傳統51單片機的所有優勢，單片機內含有ADC、SPI模塊等。是一款性價比相當高的單片機。該單片機最大的優勢在于實現程序的防破解堵漏洞的功能。也是本項目設計的亮點所在。

　　經過比較方案三是最佳選擇。

　　2.系統硬件電路設計

　　2.1總體構架框圖如下

　　總體模塊由熱敏電阻模塊、LM393模塊、電機驅動模塊、單片機最小系統模塊組成，實現了整個系統的功能。

熱源自動跟蹤

　　2.2模塊電路的說明如下：

　　A.比較器模塊：

熱源自動跟蹤

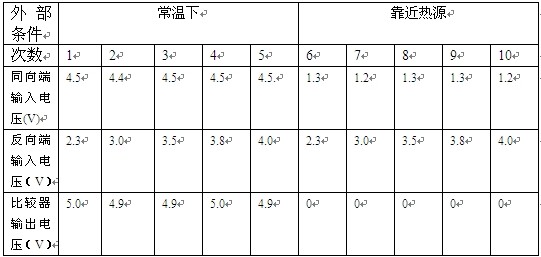

　　該模塊采用了通用電壓比較器LM393，由于其線性度好。是由兩個集成的高精度電壓比較器。失調電壓最低為2.0mv，具有低功耗的特性。可以減少由于溫漂引起的失調電壓。輸入共模電壓接近地電平。模塊中熱敏電阻與固值電阻進行串聯分壓，將其電壓加到比較器的反向輸入端。其同向輸入端由電位器進行分壓，采用該方式的好處是系統傳感部分的靈敏度可調。可以改變傳感器的探測距離，方便硬件調試。

　　B.電機驅動模塊：該電機驅動模塊采用了ULN2803，該芯片內部集成了8個達林頓管，可以承載較大的電壓、電流。芯片非常適合邏輯電平接口電路，故我們使用單片機進行邏輯電平的輸出是較理想的。模塊預留了外部供電的端口，必要時可以使用外部的大電流。使系統穩定的運行。

熱源自動跟蹤

　　C.單片機最小系統模塊：

熱源自動跟蹤

　　SC89F51單片機最小系統由主控芯片、復位電路、晶振電路組成。這三種電路是單片機工作的最基本方式。我們再編程時采用外部晶振，有方便替換的有點。使用上電復位目的是為了使用方便。我們將串行發送口RXD以及串行接收口TXD端口引出，其目的在于方便程序的燒寫。

　　3.相關參數的計算

　　由于要使熱敏電阻的靈敏度達到最大，就必須計算出其最佳的串聯電阻。依據經驗公式當固值電阻R= 時其功率最大。（其R1為熱電阻熱R2為冷電阻）。經過多次的測量得到熱敏電阻在常溫下阻值平均為10K，在37度時為平均為9K，計算得到R=9.5K。

　　步進電機旋轉角度的計算。由于步進電機的轉動時靠電平一步一步執行的。其工作方式有A-B-C-D和A-AB-B-BC-C-CD-D-DA-A等幾種節拍的運行方式。步距角：對應一個脈沖信號，電機轉子轉過的角位移用θ表示。θ=360度（轉子齒數J*運行拍數），以常規二、四相，轉子齒為50齒電機為例。四拍運行時步距角為θ=360度/（50*4）=1.8度（俗稱整步），八拍運行時步距角為θ=360度/（50*8）=0.9度（俗稱半步）。這兩個概念清楚后，我們再來計算轉速，以基本步距角1.8°的步進電機為例（現在市場上常規的二、四相混合式步進電機基本步距角都是1.8°），四相八拍運行方式下，每接收一個脈沖信號，轉過0.9°，如果每秒鐘接收400個脈沖，那么轉速為每秒400*0.9°=360°，相當與每秒鐘轉一圈，每分鐘60轉。

　　4.軟件設計

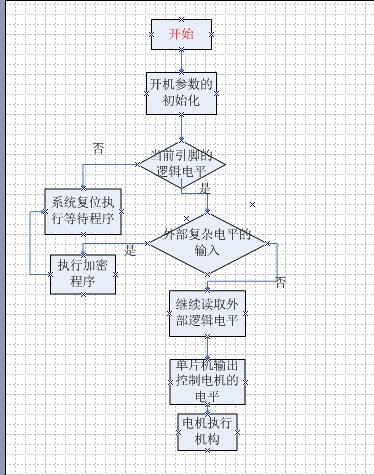

　　4.1程序流程圖
