3.2　查詢方式

　　查詢方式是通過結構體對自身的遞歸調用實現菜單的多級嵌套。

　　結構體通過對自身的兩次調用構建雙向列表。一個菜單界面即為一個節點，節點的前驅和后繼分別存放其父節點和子節點的入口地址。

　　菜單參數的結構體定義如下：

　　typedef struct Lcd_menu_content{

　　uchar *lpIcon;//顯示圖標

　　uchar *lpText;//顯示文本信息

　　uchar nTextCount; //菜單對應的文本信息的個數

　　}Lcd_menu_content;

　　每個界面對應一個節點，節點都定義成如下結構體的變量：

　　typedef struct Lcd_menu{

　　struct Lcd_menu*lpfather;//父級

　　struct Lcd_menu*lpson;//大兒子

　　uchar nSonCount;//父級的兒子個數

　　Lcd_menu_content lpIconAndText;

　　uchar Flag_return;//返回標志

　　void （*operate）（）;//處理函數入口地址

　　}Lcd_menu;

　　由圖1可知，多級菜單的拓?fù)浣Y(jié)構為樹型拓?fù)浣Y(jié)構，即每一個節點只有一個父節點和若干個子節點。所以，對整個叉樹進行遍歷即可準確地查找到菜單界面所在的節點。

　　結構體實現的鏈表如圖2所示。

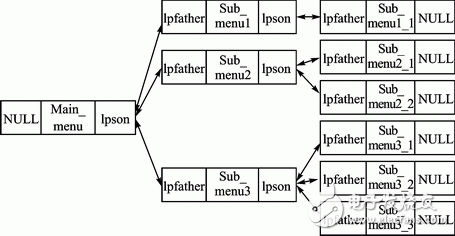

　　圖2　結構體鏈表

　　查詢方式與循環方式相比，由于減少了查表次數，因而改善了MPU的效率；但查詢方式占用MPU處理時間過長，不適應需要高速處理數據的應用。而且，在查詢方式中增加或刪除節點對程序改動較大，也不適合移植。

　　3.3　狀態機方式

　　狀態機是由事件驅動，在各個狀態之間跳轉。采用狀態機方式時，只需要提供驅動事件（在此設計中驅動事件為有效的按鍵按下），然后根據按鍵掃描返回的鍵值，決定所要跳轉的下一狀態。

　　如圖3所示，系統啟動初始化是顯示Main_menu界面，當按鍵檢測有返回值（即有按鍵按下）時，根據按下的按鍵所代表的操作跳轉到指定的狀態。例如：按下Up或者是down鍵時，只是在Main_menu界面內高亮顯示不同區域；按下Enter時，則要根據原來按下的Up和down鍵來選擇需要跳轉的方向，假設在按下Enter之前僅按下一次down鍵，則key_v的值為2（key_v的值默認為1，即默認選中子菜單的第一項），就跳轉為 Sub_menu2界面；按下Esc鍵時，為從子菜單返回到上一級菜單，如果已經是主菜單了則返回的還是主菜單。

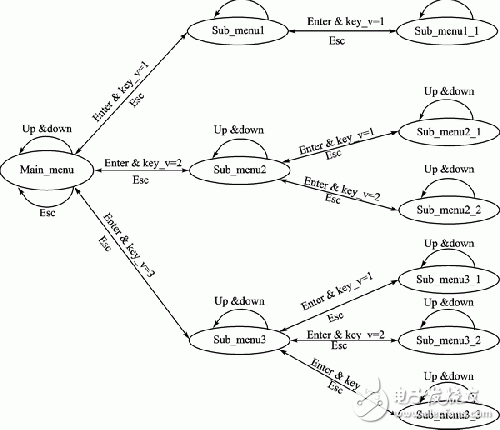

　　圖3　多級菜單的狀態圖

　　由于使用的是狀態機的方式，只有發生一次有效的按鍵，狀態才會發生一次跳轉。而且，僅當Enter和Esc鍵按下時，才會切換界面。所以即便是在高速MPU應用中，也不會出現屏幕閃爍的效果。

　　從圖3中可以看出，當要發生狀態跳轉時，目的狀態只能是當前狀態幾個分支預測中的一個，從而不需要遍歷整個列表，能夠適應高速數據處理的場合。

　　多級菜單的程序流程如圖4所示。系統上電初始化后顯示主菜單，鍵盤掃描可以通過主程序中循環查詢或者中斷掃描來實現，最終根據鍵盤返回的鍵值選擇下一狀態。

　　圖5為基于狀態機的多級菜單的實現。

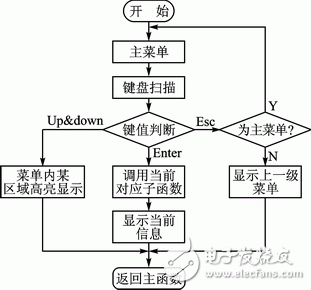

　　圖4　多級菜單的程序流程圖

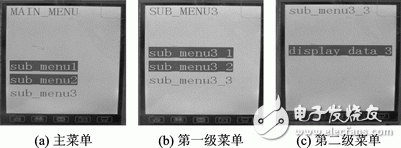

　　圖5　多級菜單的實現

　　結語

　　以上三種多級菜單的實現方式均具有很強的實用性。循環方式和查詢方式下，程序結構簡單易用，而狀態機方式下程序可移植性強。狀態機程序設計不僅可以用在人機接口設計中，還可用于嵌入式通信協議等其他場合中。
