當放大器發生外部過壓狀況時，ESD二極管是放大器與過電應力之間的最后防線。正確理解ESD單元在一個器件中是如何實現的，設計人員就能通過適當?shù)?a href="http://m.makelele.cn/v/tag/167/" target="_blank">電路設計大大擴展放大器的生存范圍。本文旨在向讀者介紹各種類型的ESD實現方案，討論每種方案的特點，并就如何利用這些單元來提高設計魯棒性提供指南。

　　引言

　　有許多應用的輸入不受系統控制，而是連接到外部世界，例如測試設備、儀器儀表和某些檢測設備。對于此類應用，輸入電壓可能會超過前端放大器的額定最大電壓，因而必須采用保護方案來維持設計的使用范圍和魯棒性。前端放大器的內部ESD 二極管有時會用來箝位過壓狀況，但為了確保這種箝位能夠提供充分可靠的保護，需要考慮許多因素。了解前端放大器內部的不同ESD二極管架構，以及具體保護電路的熱影響和電子遷移影響，有助于設計人員解決保護電路相關的問題，并提高其在現場的使用壽命。

　　ESD二極管配置

　　應當明白，并非所有ESD二極管都是連接到電源和地的簡單二極管箝位。有許多可能的方案可以采用，例如：多個二極管串聯、二極管和電阻、背靠背二極管等。下面介紹一些較為常見的方案。

　　連接到電源的二極管

　　圖1顯示了一個放大器實例，二極管連接在輸入引腳和電源之間。在正常工作條件下，二極管反偏，但當輸入高于正電源電壓或低于負電源電壓時，二極管變?yōu)檎?。?dāng)二極管變?yōu)檎珪r(shí)，電流經過放大器的輸入端流至相應的電源。

　　對于圖1所示電路，當過壓超過+Vs時，放大器本身不會限制輸入電流，需要外部增加串聯電阻來限流。當電壓低于–Vs時，400 Ω電阻會起到一定的限流作用，設計時應當納入考慮中。

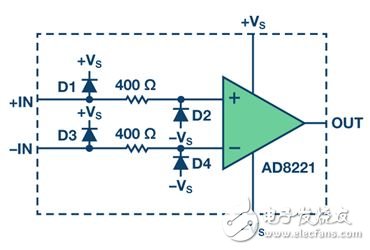

　　圖1. AD8221的輸入ESD拓?fù)浣Y(jié)構

　　圖 2顯示了一個具有相似二極管配置的放大器，但在本例中，電流受內部2.2 kΩ串聯電阻的限制。它與圖1所示電路的區別不僅在于限流電阻R的值，還在于2.2 kΩ可保護電路不受+Vs以上電壓的影響。這個例子復雜難懂，務必充分了解以便在使用ESD二極管時優化保護。

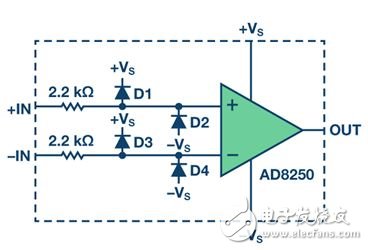

　　圖2. AD8250的輸入ESD拓?fù)浣Y(jié)構
