由于數字技術和計算機技術的發展，傳統的模擬交換機已經被程控?cái)?shù)字交換機所取代，數字中繼接口是數字交換機中不可或缺的部分。本文就是利用Mitel公司生產的MT9075芯片來實現數字中繼接口的功能。

　　1、MT9075芯片簡介［1］

　　MT9075是　Mitel　公司推出的一個可以產生并處理PCM30信號的器件，不僅合并了PCM30成幀器、線性接口部件（UU）和鏈路控制器，還具有時鐘同步、中斷控制、同步處理與差錯保護、CAS信令、CCS信令處理、信號回送等功能。通過MT9075提供的并行微處理器接口，主CPU可對其狀態字進行讀寫控制和中斷接收處理，從而方便地實現對線路信令的控制和處理。用MT9075來實現數字中繼接口既可以減輕CPU的負擔，又可以簡化系統硬件和軟件的設計。

　　2、硬件電路設計

　　本文采用ARM芯片S3C44B0作為主控CPU，來完成對整個系統的控制;用MT8980作為數字交換網絡部分的核心器件;用MT9075作為數字中繼接口的核心器件。圖1為數字中繼接口的具體電路。電路設計是根據芯片要求設計必要的外圍電路，MT9075有3個主要端口：

　　1）線路接口，傳輸?shù)拇a流是2.048M　bit/s的雙極性HDB3碼，具有PCM30/32系統的幀結構，用于連接PCM30/32基群線路。［2］　通過外接發送和接收兩變壓器與外部中繼線相連，其中，TX1、TX2為線路發送端，經一阻抗匹配電路連接一個1：2的發送變壓器;RX1、RX2為線路接收端，經一阻抗匹配電路連接一個1：1的接收變壓器。

　　2）ST—BUS接口，傳輸?shù)拇a流是2.048M　bit/s的單極性碼，碼流具有PCM30/32系統的幀結構，其中DSTi連接數字交換芯片MT8980的輸出通道STO，DSTo連接MT8980的輸入通道STI。

　　3）處理機接口，A0～A5，DO～D7，CS，R/W　等。MT9075與處理機的接口可采用兩種接法：INT或MOT，這里采用INT接法。MT9075的地址線A0～A4、DO～D7直接與S3C44B0的相應的地址線和數據線相連，作為S3C44B0的一個外部擴展器件占用一定的地址空間。S3C44B0通過片選信號NGCS5和/RD、/WR讀寫信號對MT9075進行控制。［3］

　　此外，MT9075可以自動監控各種同步狀態，比如位同步、基本幀同步、CRC-4多幀同步、遠程多幀同步。無論這幾種同步中的任何一個出現丟失的情況，均無法完成正常通信，為使通信穩定，本文中MT9075的20MHz定時信號以及系統時鐘C4b（4.096　MHz）和基本幀同步信號Fob（8kHz）由高穩頻時鐘產生器直接給出，MT9075能夠利用內部的數字鎖相環從這些信號中自動分頻產生64　kHz的內部時鐘和2.048　MHz的位同步時鐘E2o。

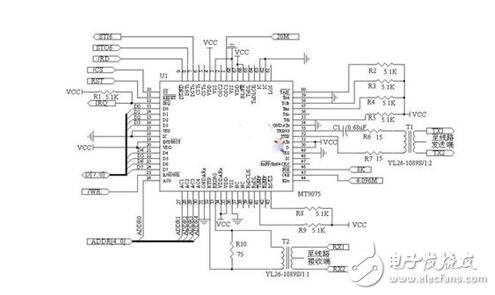

　　圖1　MT9075　電路圖

　　3、軟件部分設計

　　軟件分別從對MT9075的讀寫控制、初始化處理以及數字中繼處理程序三方面進行介紹。MT9075分配的地址是S3C44B0的NGCS5下的一部分地址，其基地址為0a000000，定義如下：

　　#define　　　　MT9075_Page　　　　　（*（volatile　unsigned　char　*）　0x0a000000）

　　其頁類的控制字的地址分別為0a000010～0a00001f，如Page　01H下Multiframe、National　Bit　Buffer　and　Data　Link　Selection　Word　和Mode　Selection　Control　Word地址分別為0a000010和0a000011，定義如下：

　　#define　　　MT9075_ADDR0　　　?。?（volatile　unsigned　char　*）　0x0a000010）

　　#define　　　MT9075_ADDR1　　　?。?（volatile　unsigned　char　*）　0x0a000011）

　　3.1　對MT9075的讀寫控制

　　對MT9075的讀寫控制主要分為2個步驟：第一步選擇要讀寫的控制字頁號，第二步對該頁內的控制字進行讀寫控制操作。如對MT9075進行軟復位，代碼如下所示：

　　MT9075_Page　=　0x01;　　　//選擇Page　01H（Master　Control　1）

　　MT9075_ADDR1　=　0x20;　　//對Page　01H下的控制字Mode　Selection　Control　Word（11H）//進行寫操作設置MT9075軟件復位，寫入控制字0x20

　　3.2　對MT9075的初始化處理

　　在系統上電的時候需要對MT9075進行初始化處理，包括MT9075軟件復位、中斷處理、CAS模式選擇、阻抗工作方式設置、JA模式設置、DSTo輸出使能、傳輸信號設置等方面。

　　為使代碼簡潔，用一個函數代替了上面對MT9075讀寫控制的兩個步驟，函數如下：

　　Control_9075?。≒ageNo，　RegAddr，　Wdata）

　　{　　MT9075_Page　=　PageNo;

　　RegAddr　=　Wdata;　　　　　?。?/p>

　　對MT9075的初始化代碼如下：

　　Control_9075?。?x01，MT9075_Addr1，　0x20）;

　　Control_9075?。?x01，MT9075_Addr11，　0xff）;

　　Control_9075?。?x01，MT9075_Addr10，　0xc8）;

　　Control_9075?。?x01，MT9075_Addr1，　0x82）;

　　Control_9075　（0x01，MT9075_Addr15，　0x02）;

　　Control_9075?。?x02，MT9075_Addr8，　0xa0）;

　　Control_9075　（0x02，MT9075_Addr3，　0x04）;

　　Control_9075?。?x01，MT9075_Addr10，　0x8c）;

　　Control_9075　（0x01，MT9075_Addr2，　0x9f）;

　　Control_9075?。?x05，MT9075_Addr1，　0xff）;

　　Control_9075?。?x05，MT9075_Addr2，　0xff）;

　　。。?！　?。。?！　　　　　　　　　　　　　　　　　?。。。　　。。。

　　Control_9075?。?x05，MT9075_Addr15，　0xff）;

　　當CPU需要發送話路的線路信令時，可以通過對Page　05H?。═ransmit　Channel　Associated　Signalling　Page）的相關寄存器進行操作。在初始化的最后是對Page　05H中的控制字進行操作，向MT9075_Addr1到MT9075_Addr15中寫入ff，使得輸出通道DSTo在上電后輸出為高電平，在上面省略了向MT9075_Addr3到MT9075_Addr14中寫ff幾行代碼。

　　3.3　數字中繼處理程序

　　在實現過程中，信令部分是自己設計的一個簡單協議，不是標準的E1信令。信令在DSTo和DSTi的第16時隙中傳輸，同步信令在第0時隙中傳輸，主叫方的信令通過接口線傳輸?shù)竭_(dá)被叫中繼，存入被叫方MT9075的寄存器中，被叫方CPU通過讀取寄存器中的信令內容來執行相應的操作，被叫方信令到達主叫方和這個過程相反。圖2為一用戶通過數字中繼呼叫另一用戶的示意圖。此圖假定被叫方不忙，若此過程中任一時刻被叫方忙，則發送被叫忙的信息給主叫方，讓主叫方關閉已開通道等待下次呼叫。圖3為數字中繼處理程序的基本流程圖。

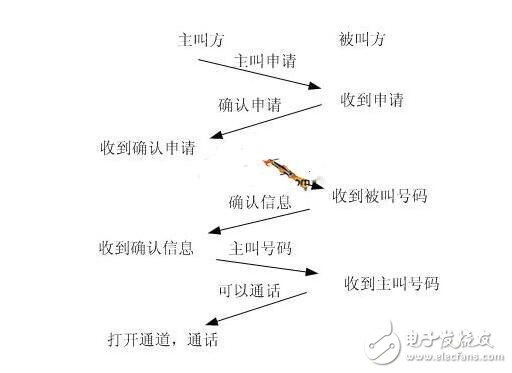

　　圖2　數字中繼呼叫示意圖

　　4、結束語

　　應用以上方案設計的數字中繼續接口電路的硬件軟件都已調試通過，工作穩定，能夠滿足用戶的正常使用。用單片MT9075可以同時實現30對用戶的交換工作，考慮到用戶不在同時通話，即可以非常方便的實現更多用戶的交換工作。

　　圖3　數字中繼處理程序基本流程圖
