在msp430中時鐘源有低頻振蕩器，高頻振蕩器和數控振蕩器，時鐘有主時鐘，子系統時鐘，和輔助系統時鐘，怎么配置時鐘才能選擇我所需要的時鐘源??？

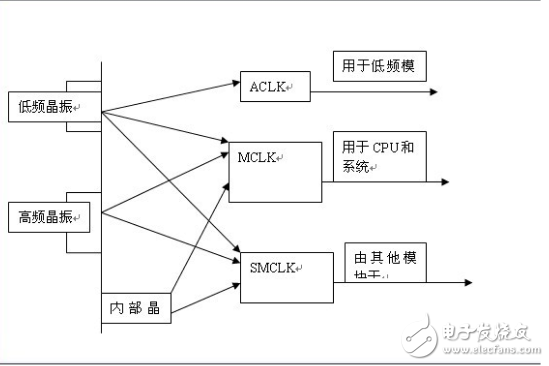

　　首先，MSP430不像51只有有一個外部晶振作為時鐘源，MSP430又有3到4個時鐘源！外部可接兩個晶振，一個高頻晶振XT2CLK（0.4M~16M），一個低平晶振LFXT1CLK（32768HZ）。。內部有一個數字振蕩器DCO。MSP430中規定了3種時鐘信號：ACLK，MACLK，SMCLK。ACLK（輔助時鐘信號），LFXT1CLK是該時鐘信號的時鐘源，ACLK主要用作一些低頻模塊。MACLK（主時鐘信號），XT2CLK，LFXT1CLK，DCO都可以是該時鐘信號的時鐘源，MACLK主要給CPU和系統提供時鐘信號。SMCLK（子時鐘信號），XT2CLK，LFXT1CLK，DCO都可以是該時鐘信號的時鐘源，SMCLK主要用作一些低頻模塊。看到這里，看到有點亂了，別著急，慢慢理清思路。下面的圖片幫大家理解一下

　　MSP430的基本時鐘源有3個：　　LFXT1CLK，　　XT2CLK， 　　DCOCLK ; -

　　其中： LFXT1CLK：可以用低頻鐘表晶體、標準晶體、陶瓷諧振器或外接時鐘源工作。 -

　　XT2CLK：可以用標準晶體、陶瓷諧振器或外接450khz~8mhz的時鐘源工作。 -

　　DCOCLK：它是內部數字控制RC振蕩器，可以調節。

　　MSP430的3種時鐘信號是：　　ACLK，　　MCLK，　　SMCLK;

　　其中： ACLK（輔助系統時鐘）：可選時鐘源LFXT1CLK（只能是外部時鐘源），且一般為32768hz手表晶體）。

　　-MCLK（主時鐘）：可選LFXT1CLK，XT2CLK， DCOCLK 三種時鐘源。用于CPU和系統。 -

　　SMCLK（子時鐘）：可選LFXT1CLK，XT2CLK， DCOCLK 三種時鐘源。用于外圍器件。

　?。∟otice：-LFXT1CLK when XT2 oscillator not present on-chip.）

　　ACLK和MCLK的區別：ACLK一般用于低速外設 -

　　SMCLK主要用于高速外圍模塊

　　上電默認是內部800K的RC振蕩器，

　　下面給出了切換LFXT和XT2作為系統時鐘的例子：

　　切換為L(zhǎng)FXT：

　　do

　　{

　　IFG1 &= ~OFIFG;

　　for （i = 0xFF; i 》 0; i--）;

　　}

　　while （（IFG1 & OFIFG））;

　　BCSCTL2 |= SELM_3;//選擇鐘表時鐘

　　切換為XT2：

　　BCSCTL1&=~XT2OFF;//啟動XT2時鐘

　　do

　　{

　　IFG1 &= ~OFIFG;

　　for （i = 0xFF; i 》 0; i--）;

　　}

　　while （（IFG1 & OFIFG））;

　　BCSCTL2 |= SELM_2;

　　BCSCTL2 |= SELS;//選擇XT2時鐘

　　下面對與時鐘源有關的寄存器進行分析

　　1：DCOCTL

　　DCOX（BIT7~BIT5）：這三位與下面提到的RSELX共同來決定DCO的頻率范圍。RSELX選擇的是大范圍，DCOX選擇的是小范圍。例如RSELX先將范圍限定在1000~2000，DCOX則決定1000~2000之間的某個范圍。MOD（BIT4~BIT0）：這5位不重要，可以不管他

　　2：BCSCTL1

　　XT2OFF（bit7）：改為置1的話關閉高頻晶振。

　　XTS（bit6）：LFXT1CLK模式選擇，置1的話選擇外部接高頻晶振，置0的話這接32768HZ的晶振。

　　DIVX（bit5~bit4）：ACLk分頻。ACLK可以經1/2/4/8/分頻后供給相應模塊。RSELX：前面已經提到，與DCOX同來決定DCO的頻率范圍。

　　3：BCSCTL2

　　SELMX（BIT7~BIT6）：MCLK時鐘來源選擇位。00：選擇DCO作為MCLK的時鐘源。01：選擇DCO作為MCLK的時鐘源。10：選擇高頻晶振作為MCLK的時鐘源。11：選擇低頻晶振作為MCLK的時鐘源。DIVMX（BIT5~BIT4）：MCLk分頻。

　　SELS（BIT3）：SCLK時鐘源選擇位。0：選擇DCO作為SCLK的時鐘源.1：選擇高頻晶振作為SCLK的時鐘源，若高頻晶振不存在，則選擇低頻晶振作為SCLK的時鐘源。

　　DIVSX:SCLK分頻。

　　DCOR：該位不重要

? ? ? ? ?4：BCSCTL3

　　XT2SX（BIT7~BIT6）：高頻晶振頻率范圍選擇。00:0.4M~1M.01:1M~3M.10:3~16M.LFXT1SX（BIT5~BIT4）：低頻晶振范圍選擇。

　　XCAPX：當XTS=0時，LFX1CLK選擇的是低頻模式時，需要用改為選擇內部電容來幫助晶振起振。00:1pf01:6pf10:10pf11:12pf.

　　當XTS=1時，LFX1CLK選擇高頻模式，需要要外部接電容來起振，所以XCAPX必須置0.

　　XT2OF：當高頻晶振被選擇后卻沒工作，改為會被置1.LFXT1OF：當?shù)皖l晶振被選擇后卻沒工作，該為被置1.5:IFG1

　　OFIFG：晶振被選擇后卻沒工作，改為被置1

　　XT2OF：當高頻晶振被選擇后卻沒工作，改為會被置1.LFXT1OF：當?shù)皖l晶振被選擇后卻沒工作，該為被置1.5:IFG1

　　OFIFG：晶振被選擇后卻沒工作，改為被置1

　　MSP430單片機復位后默認使用DCO作為時鐘源，因此，如果想用外部晶振作為時鐘源需要對相關寄存器設置。下面舉例說明。

　　#include《msp430x14x.h》

　　#defineuintunsignedint

　　voidmain（）{uinta;

　　WDTCTL=WDTHOLD+WDTPW;//關閉看門狗

　　BCSCTL1&=~XT2OFF;//首先打開外部晶體振蕩器。也就是將XT2OFF清零。

　　//置一用或，清零用于。

　　do{

　　IFG1&=~OFIFG;//清除晶體振蕩器失效標志OFIFG標志for（a=0xff;a》0;a--）;//等待50us，等待晶體振蕩器正常工作}

　　while（（IFG1&OFIFG））;//當OFIFG等于0的時候結束，說明晶體振蕩器正//常工作了

　　while（1）{

　　//這里就可以寫用戶的程序指令了。}}

　　MSP430F149 時鐘源選擇

　　#include《msp430x14x.h》//#defineExterior_8MHz

　　0x55

　　//MCLK和SMCLK選擇外部8M高頻晶振

　　#defineu8unsignedchar#defineu16unsignedshort#defineu32unsignedlong

　　voidDelay_ms（u16Time）//軟件ms延時，1MHz頻率下{

　　#ifdefExterior_8MHzu16i，j，z;

　　for（i=0;i《Time;i++）for（j=0;j《10;j++）for（z=0;z《158;z++）;

　　#elseu16i，j;

　　for（i=0;i《Time;i++）for（j=0;j《200;j++）;

　　#endif}

　　voidDelay_us（u16Time）//軟件us延時，1MHz頻率下{

　　u16i;

　　for（i=0;i《Time;i++）{

　　_NOP（）;_NOP（）;}}

　　voidSystem_Clock_Init（void）//系統時鐘源配置{

　　#ifdefExterior_8MHz

　　/*------選擇系統主時鐘為8MHz-------*/u8z;

　　BCSCTL1&=~XT2OFF;//打開XT2高頻晶體振蕩器do{

　　IFG1&=~OFIFG;//清除晶振失敗標志for（z=0xFF;z》0;z--）;//等待8MHz晶體起振}

　　while（（IFG1&OFIFG））;//晶振失效標志仍然存在？BCSCTL2|=SELM_2+SELS;//MCLK和SMCLK選擇高頻晶振

　　#else

　　/*------選擇系統主時鐘為DCO1MHz-------*/DCOCTL=0x00;

　　BCSCTL1&=~0x07;//清零DCOx，MODx，RSELx位

　　DCOCTL|=DCO2+DCO1+MOD2+MOD1+MOD0;//DCO=6，MOD=7BCSCTL1|=RSEL2;//RSEL=4#endif

　　}

　　voidmain（void）{

　　WDTCTL=WDTPW+WDTHOLD;//關閉看門狗System_Clock_Init（）;

　　P4DIR=BIT0+BIT1+BIT2+BIT3;//P4.0，P4.1，P4.2，P4.3設置輸出while（1）{

　　P4OUT&=~（BIT0+BIT1+BIT2+BIT3）;Delay_ms（5）;

　　P4OUT|=BIT0+BIT1+BIT2+BIT3;Delay_ms（5）;}}
