在一個周期采樣256個點，fix函數是將數據向0取整，例如1.1變成1，1.2也變成1.這里先將正弦波幅值變成128.最后將數據變成16進制。最后將y的值存到sin.txt文件中，結果如下圖所示：

　　第二步：編寫testbench文件

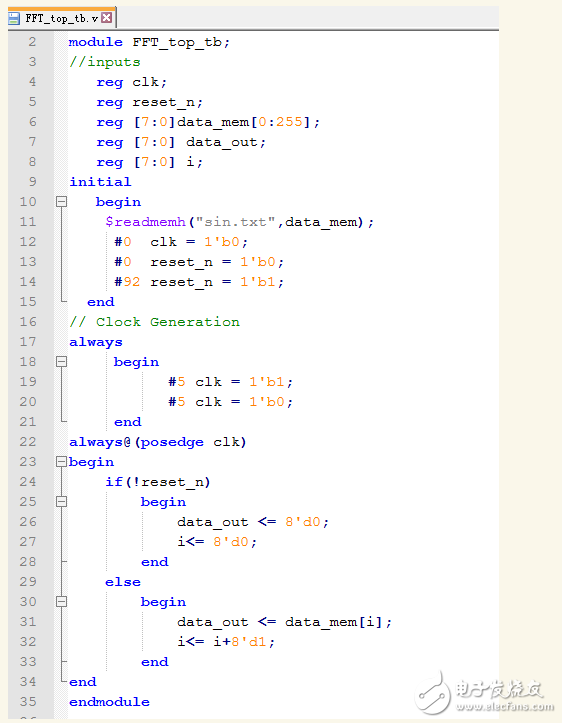

　　編寫testbench的原理不解釋?zhuān)缦聢D所示：

　　第三步：運行modelsim

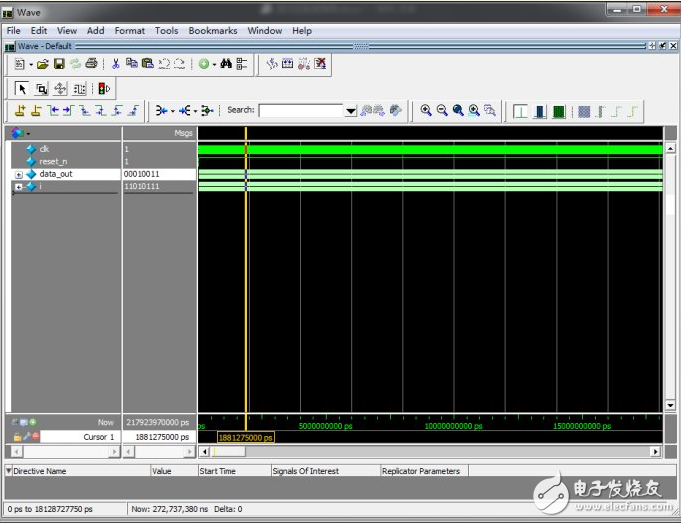

　　對于這樣只有tb文件而沒有其他模塊的仿真對于我還是第一次，首先新建工程，添加文件后，編譯，仿真，添加信號，結果如下圖所示。

　　這時候信號顯示為二進制，其中data_out就是正弦波信號，如果要將這個信號在modelsim中顯示為正弦波圖形，需要進行下面設置：

　　1、選擇data_out信號，右擊—》Radix—》Unsigned

　　2、選擇data_out信號，右擊—》Format—》Analog（automatic）

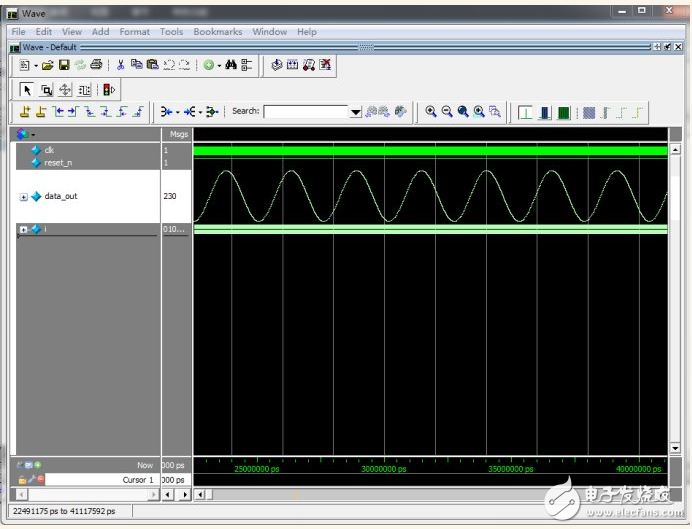

　　設置好后，就可以顯示正弦波，如下圖所示。

　　其實這個僅僅是為了后面做FFT的仿真做鋪墊，后期將會對其頻譜進行圖形顯示。

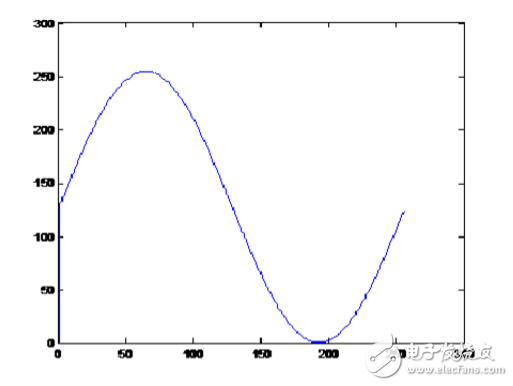

　　下面一段Matlab的程序是將數據讀取，并通過圖形顯示出數據的波形。

　　fid = fopen（‘data_out.txt’，‘r’）;

　　num（i） = fscanf（fid， ‘%x’， 1）; %

　　這句話的意思是從fid所指的文件以16進制方式讀出一個數據。

　　第一：保證讀取的數據格式和文件中保存的數據格式是相同的，例如這里文件中保存的格式是十六進制所以讀取的時候也應該以十六進制的形式讀出。

　　第二：要保證文件中數據的個數和設定的讀取的數目（這里是256）保持一致。例如，要將生成文件data_out.txt中多余的換行符去掉（一般最后會多出一行），否則Matlab會將空的行也當做一個數據，從而兩個數目不一致，導致Matlab報錯。

　　當然，有了Matlab這個強大的工具，也就可以很方便的看信號的頻譜等信息了。

　　另外在說一點，就是關于通過Verilog將數據寫入文件有多種方法，上面用的是$fdisplay這個系統函數，當然還有$fmonitor和$fwrite等幾個命令，下面簡單說一下這幾個命令的不同。 $fdisplay

　　這個命令需要有觸發條件，才會把數據寫入文件，例如，上例的觸發條件就是always（i），當i變化的時候才寫入。每寫入一次數據會自動增加一個換行符。 $fmonitor

　　關于Matlab的函數有：fopen， 關于Modelsim的函數有：$fopen， $fclose，$readmemh，$readmemb，$fmonitor，$fdisplay，$fwrite。

　　這個命令不需要觸發條件，只要有變化就可以將數據寫入文件。例如可以通過以下語句： initial $fmonitor（w_file，“%h”，data_out）;

　　這樣可以將整個仿真過程產生的data_out數據都寫入文件中。 $fwrite

　　這個命令和$fdisplay基本相同，也是需要觸發條件才會寫入，不同的是每寫入一個數據不會自動添加換行符。例如可以通過以下語句： always @（posedge clk） begin

　　$fwrite（w_file，“%h ”，data_out）; end

　　關于這幾個命令的詳細介紹，大家可以參考Verilog的相關數據。
