作為嵌入式系統常用的AMBA總線結構和一般的計算機系統有一定的區別。AMBA總線控制權是由總線仲裁器給予的，DMA控制器與CPU一樣，向總線仲裁器提出總線使用需求，總線仲裁器根據優先級算法決定是否給予總線使用權。而一般計算機系統默認CPU控制總線，若DMA有占用總線的需求是直接向CPU提出申請。

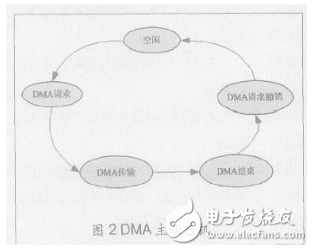

　　DMA主狀態機如圖2所示。當有硬件或軟件提出DMA傳輸請求時，DMA控制器將轉到工作態的第一個子狀態——準備狀態，DMA向總線仲裁器發出總線控制請求。若此時總線仲裁器沒有更高優先級的總線需求請求，它會將總線控制權交給DMA控制器。當DMA控制器拿到總線控制權后會轉到傳輸狀態。根據選定的通道及其寄存器組的要求，進行DMA傳輸。在傳輸狀態中，DMA讀數據部分會率先動作，從源地址讀取數據至FIFO中，當FIFO中的數據量夠一次Burst操作后，寫數據部分會行動，將數據從FIFO中寫到目的地址所對應的模塊中。若圖2DMA主狀態機FIFO滿，則自動停止讀數據，若FIFO空則自動停止寫數據。當讀數據部分完成了此次DMA傳輸要求的長度后，狀態機進入下一個子狀態，等待寫數據部分將數據全部寫完。當完成全部操作后，DMA控制器會向發起DMA傳輸請求的設備發出信號，告知DMA傳輸順利完成，要求該設備撤銷DMA傳輸請求，并歸還總線控制權。至此DMA控制器回到空閑狀態，等待下一次DMA傳輸請求。

　　一般而言，DMA控制器在總線仲裁器中是優先級最低的設備。因此，當有其它更高優先級的總線主設備要求總線資源時，DMA控制器會被剝奪總線使用的權利，此時DMA控制器將進入等待狀態，直到優先級更高的總線主設備釋放總線控制權后再進入傳輸狀態。

　　當軟件提出申請，完成內存之間的大量DMA傳輸時，一般會使用LLI功能。LLI功能針對的虛擬內存空間與物理內存空間映射的不一致性，為了提高傳輸性能而引入的一種傳輸機制。作為L(zhǎng)LI傳輸，ARM需要編程給DMA控制器，告知LLI列表的地址，并啟動DMA傳輸。當DMA控制器發現是LLI傳輸時，它會到LLI列表中讀取第一次DMA傳輸?shù)脑吹刂贰⒛康牡刂贰鬏旈L(zhǎng)度以及下一個LLI列表的地址并存入寄存器。當此次DMA傳輸結束后，DMA控制器會自動到下一個LLI列表中讀取下一次DMA傳輸?shù)男畔?。這個鏈表傳輸過程直到LLI寄存器中的內容為“0”時中止。

　　基于ASIC的考慮

　　關于總線

　　根據AMBA協議，AHB總線支持字節、半字和全字操作。因此DMA控制器在這點上符合AHB協議的要求DMA控制器默認32位數據線，因此需要根據讀寫地址以及讀數據操作類型將讀入的數據放入32位的FIFO中，寫出的時候再根據地址和寫數據的操作類型將數據從FIFO中放到寫數據總線上。如字節操作時，根據讀地址從讀到的一個字的數據中選取合適的字節放到FIFO中的最低字節;寫的時候從FIFO最低部分取數，根據寫地址將此字節放到寫數據相應的部分，其余位補零。

　　作為ASIC而言，一般情況下，三態只用于輸入輸出的管腳上。即使是總線在芯片內部也是將讀數據線與寫數據線分開使用的。本設計秉承這一原則，將讀寫數據線分開。

　　作為DMA傳輸，地址的變更需要靈。有時候讀寫地址需要增加，有時候地址需要不變。當增加的時候，也要根據傳輸?shù)念愋蜎Q定地址增加1、2或4

　　關于復位

　　復位是ASIC設計中最容易出問題的一環。DMA控制器主要有兩種復位方式，一種是上電復位，即異步復位，另一種是軟件復位，即同步復位。

　　異步復位通過將全部D-觸發器的Reset端接到復位信號線上，無需時鐘就可以實現的復位。一般情況下在上電的時候作一次。而根據功能的需要當系統出現故障，或軟件需要強行中止一次DMA傳輸?shù)臅r(shí)候，則需要軟件通過配置寄存器實現復位功能。此時就需要同步復位。

　　關于綜合

　　由于DMA控制器工作在高速總線上，總線時鐘最高可以達到200M，故在做前端設計的時候要特別注意。

　　以優先級判斷為例。優先級判斷本質就是16個數字比大小。為了使時間復雜度最小，不采取經典的“冒泡排序”，而是對半排序法。這樣比較4次就可以得到需要的數據。四級MUX對于低頻而言不算很困難，但是對于高頻而言，為了能夠滿足時序要求，就需要在第二次比較之后插入一組觸發器。

　　結語

　　本文討論了一種基于AMBA總線的DMA控制器的IP核設計，結合這個實際的設計，討論了IP復用技術的設計方法。這個設計不依賴于具體的FPGA或ASIC型號或工藝，因此其可移植性被大大增加。另一方面本設計綜合出來的DMA控制器是20K門，比起ARM公司的DMAC控制器的68K門，在面積方面也有很大的優勢。

　　IP復用技術越來越成為嵌入式系統的發展趨勢。這種設計方法順應了超大規模集成電路的發展潮流，必將成為這一領域發展的方向。
