3.3 USB通用驅動程序的使用

　　USB設備的使用需要驅動程序的支持，Cypress提供了通用的USB驅動程序。

　　該驅動包括兩部分：CyLoad.sys和CyUsb.sys，前者用于固件程序的下載，后者用于主機和固件程序的通信。這兩個驅動程序提供的引導文件分別是CyLoad.inf和CyUSB.inf，用戶可以直接使用，也可以根據需要進行改動。

　　為了在CyLoad.sys的幫助下實現固件的自動下載，固件程序CyLoad.HEX必須轉換為適合自動下載的CyLoad.spt文件，并且與CyLoa d.sys一起放在CyLoad文件夾下，拷貝到系統system32目錄下。在安裝文件CyUSB.inf中設置的PID，VID必須和描述符中的一致，使得能夠自動加載對應固件。

　　USB設備使用時，必須首先安裝驅動程序，注意分別安裝上面提到的下載驅動CyLoad.sys和通信驅動CyUsb.sys.安裝驅動之后，可以使用Cypress提供的主機控制函數庫CyAPI.lib開發主機程序，通過驅動程序和USB設備進行通信。

　　3.4 USB主機的應用程序設計

　　USB主機程序可以使用Cypress提供的CyAPI.lib庫來進行編程。CyAPI.lib對應Cypress提供的驅動程序CyUsb.sys，為其提供了簡單而且功能強大的C++編程接口，通過CyAPI.lib庫提供的函數，可以對USB設備進行讀寫操作，這些函數主要是Open，Close和XferData.

　　本文以VC++6.0為例，描述創建USB設備應用程序的步驟。

　　（1）新建工程，并將CyAPI.h，CyAPI.lib，cyioctl.h三個文件加載到項目中。

　　CyAPI.h中定義了CCyUSBDevice、CCyControlEndPoint等幾個重要的類；而cyioctl.h中則定義了讀取USB設備的幾個重要的結構和宏。

　?。?）在相應的文件中（視、框架或者對話框，依具體情況），包含頭文件CyAPI.h和cyioefl.h.

　　然后定義USB設備全局變量和控制端點全局變量，并進行初始化：

　　CCyUSBDevice*USBDevice=new CCyUSBDevice（）；

　　CCyControlEndPoint*ept=USBDevice-》ControlEndPt;

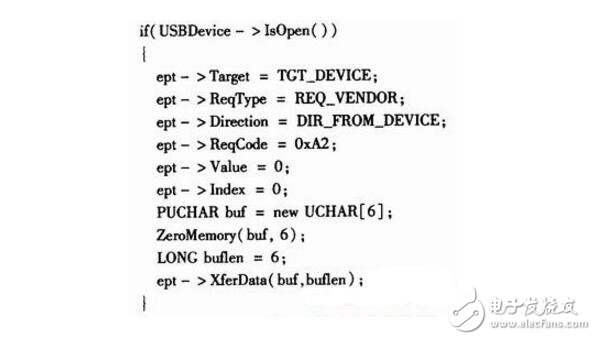

　?。?）在程序執行時，采用中斷方式，或者輪詢方式交換數據。以輪詢方式為例，則在幀循環中加入如下代碼：

　　首先判斷設備是否打開，然后指定操作碼，ept-》XferData（）完成傳輸，實現從端口讀數據，或者向端口寫數據。數據傳輸?shù)姆较蛴蒭pt-》Direction來設置。

　?。?）結束程序時，關閉USBDevice.

　　USBDevice-》Close;

　　4、結論

　　EZ-USB FX2芯片實現USB系統，軟硬件程序設計，相比較而言，簡單、方便。本文介紹了設計USB系統的大體步驟，給出了USB鍵盤設計的實例。
