共陰極數碼管

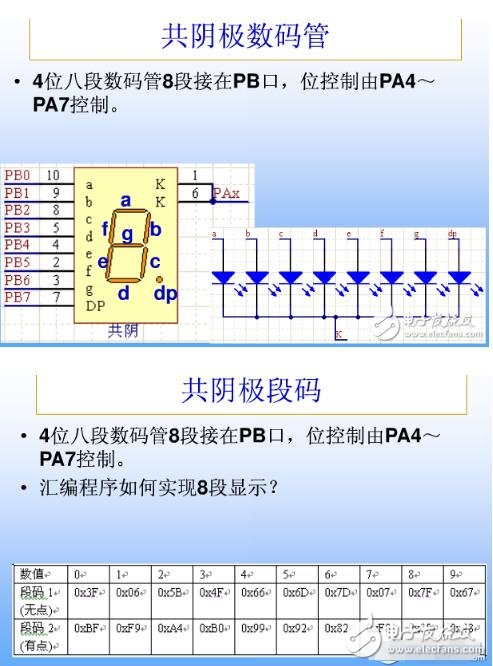

1.共陰極數碼管的結構

共陰極數碼管是把所有led的陰極連接到共同接點com，而每個led的陽極分別為a、b、c、d、e、f、g及dp（小數點），如下圖所示。圖中的8個led分別與上面那個圖中的a~dp各段相對應，通過控制各個led的亮滅來顯示數字。

2.共陰極數碼管的應用

共陰極數碼管是一類數字形式的顯示屏，通過對其不同的管腳輸入相對的電流，會使其發亮，從而顯示出數字能夠顯示 時間、日期、溫度等所有可用數字表示的參數。由于它的價格便宜、使用簡單、在電器，特別是家電領域應用極為廣泛，空調、熱水器、冰箱等等。絕大多數熱水器用的都是數碼管，其他家電也用液晶屏與熒光屏。

3.共陰極數碼管的判斷方法

編輯找公共共陰和公共共陽：首先，我們找個電源（3到5伏）和1個1k（幾百歐的也行）的電阻，vcc串接個電阻后和gnd接在任意2個腳上，組合有很多，但總有一個led會發光的，找到一個就夠了，然后gnd不動，vcc（串電阻）逐個碰剩下的腳，如果有多個led（一般是8個），那它就是共陰的了。相反用vcc不動，gnd逐個碰剩下的腳，如果有多個led（一般是8個），那它就是共陽的。也可以直接用數字萬用表，紅表筆是電源的正極，黑表筆是電源的負極。

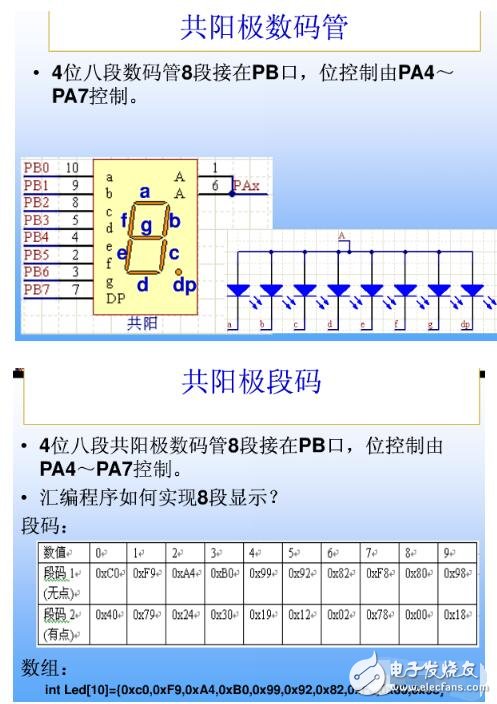

　　共陽極數碼管

　　共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極（COM）的數碼管。共陽數碼管在應用時應將公共極COM接到+5V，當某一字段發光二極管的陰極為低電平時，相應字段就點亮。當某一字段的陰極為高電平時，相應字段就不亮。

共陽極8段數碼管顯示電路圖

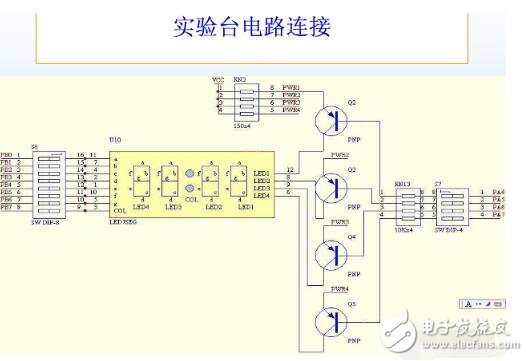

動態掃描顯示：下圖示出了6只共陽LED的動態掃描電路圖。圖中，8155的B口和所有的dp（sp），g，f，e，d，c，b，a引線相連，各LED控制端G（即圖中所示各個數碼管內部的0，1，2，3，4，5）和8155的C口相連，故B口為字形口，C口為字位口，因為CPU可以通過C口控制各LED是否點亮。

　　怎樣測量數碼管引腳，分共陰和共陽？

　　找公共共陰和公共共陽：首先，我們找個電源（3到5伏）和1個1K（幾百歐的也行）的電阻，VCC串接個電阻后和GND接在任意2個腳上，組合有很多，但總有一個LED會發光的，找到一個就夠了，然后GND不動，VCC（串電阻）逐個碰剩下的腳，如果有多個LED（一般是8個），那它就是共陰的了。相反用VCC不動，GND逐個碰剩下的腳，如果有多個LED（一般是8個），那它就是共陽的。也可以直接用數字萬用表，紅表筆是電源的正極，黑表筆是電源的負極。
