本文為大家?guī)砦宸N51單片機流水燈的實現方法。

51單片機流水燈原理

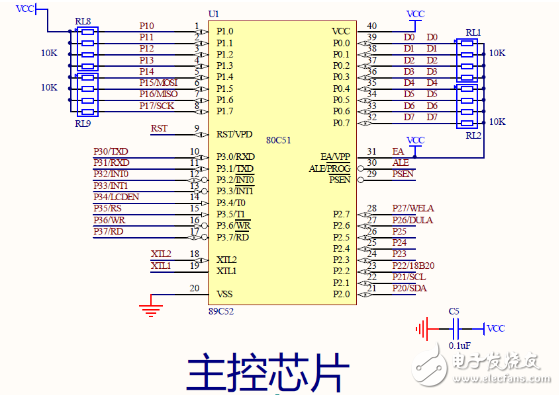

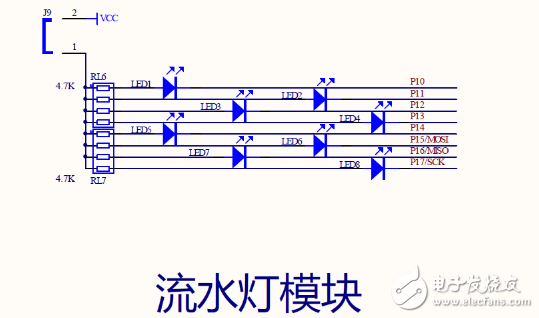

下圖為主控芯片和流水燈模塊的原理圖。流水燈模塊接在單片機的P1口，由原理圖可以知道，在P1口給一個低電平即可點亮LED燈。相反，如果要LED燈熄滅，就要把P1口的電平變?yōu)楦唠娖郊纯伞Ｒ獙崿F(xiàn)流水燈功能，我們只要將LED1～LED8依次點亮、熄滅，依始類推，8只LED變會一亮一暗的做流水燈了。

實現8個LED流水燈程序用中文表示為：P1.0低、延時、P1.0高、P1.1低、延時、P1.1高、P1.2低、延時、P1.2高、P1.3低、延時、P1.3高、P1.4低、延時、P1.4高、P1.5低、延時、P1.5高、P1.6低、延時、P1.6高、P1.7低、延時、P1.7高、返回到開始、程序結束。

1、通過改變賦值實現流水燈

void main（）

{ while（1） {

P2=0xfe;

delay1ms（500）; P2=0xfd; delay1ms（500）; P2=0xfb;

delay1ms（500）; P2=0xf7; delay1ms（500）; P2=0xef; delay1ms（500）; P2=0xdf;

delay1ms（500）; P2=0xbf; delay1ms（500）; P2=0x7f;

delay1ms（500）; } }

2、通過公式運算實現流水燈

void main（） {

while（1） {

uinta，b=1; P2=0xfe; delayms（500）; for（a=0;a<7;a++）

P2-=b; // P2=P2-b delayms（500）; b=b*2; //都化為同一類型進制運算 } } }

3、通過操作符<<與“|”實現流水燈 （通過移位實現流水燈）

void main（） {

uchara，i;

while（1） {

a=0xfe; //點亮第一位LED燈 for（i=0;i<8;i++）

{ P2=a;

a=a<<1; //左移一位

a=a|0x01; //左移一位后與0x01相或，保證左移后最低位為1 delay_ms（500）; } } }

4、通過庫函數_crol_（字符左移）實現流水燈

void main（）

{

uint a; a=0xfe; while（1） {

P2=a;a=_crol_（a，1）; delay_ms（500）; } }

5、采用數組實現流水燈

uchar code table［］={0xfe，0xfd，0xfb，0xf7，0xef，0xdf，0xbf，0x7f};

void main（void） {

uchari;

while （1） {

for（i=0;i<8;i++） //循環點亮8只LED燈 {

P2=table［i］;

delay_ms（500）; //延時500毫秒 } } }
