什么是jtag接口

JTAG(Joint Test Action Group ，聯合測試行動小組 ) 是一種國際標準測試協議，主要用于芯片內部測試及對系統進行仿真、調試， JTAG 技術是一種嵌入式調試技術，它在芯片內部封裝了專門的測試電路 TAP （ Test Access Port ，測試訪問口），通過專用的 JTAG 測試工具對內部節點進行測試。
目前大多數比較復雜的器件都支持 JTAG 協議，如 ARM 、 DSP 、 FPGA 器件等。標準的 JTAG 接口是 4 線： TMS 、 TCK 、 TDI 、 TDO ，分別為測試模式選擇、測試時鐘、測試數據輸入和測試數據輸出。
JTAG 測試允許多個器件通過 JTAG 接口串聯在一起，形成一個 JTAG 鏈，能實現對各個器件分別測試。 JTAG 接口還常用于實現 ISP （ In-System Programmable 在系統編程）功能，如對 FLASH器件進行編程等。
通過 JTAG 接口，可對芯片內部的所有部件進行訪問，因而是開發調試嵌入式系統的一種簡潔高效的手段。目前 JTAG 接口的連接有兩種標準，即 14 針接口和 20 針接口，其定義分別如下所示。

14 針JTAG 接口定義：

14 針 JTAG 接口定義引 腳 名 稱 描 述

1 、 13 　　　　　　　　　　　　　　VCC 接電源

2 、 4 、 6 、 8 、 10 、 14 　　　GND 接地

3 　nTRST 　　　　　　　　　　　　測試系統復位信號

5 　TDI 　　　　　　　　　　　　　測試數據串行輸入

7 　TMS 　　　　　　　　　　　　　測試模式選擇

9 　TCK 　　　　　　　　　　　　　測試時鐘

11　TDO 　　　　　　　　　　　　　測試數據串行輸出

12　NC 　　　　　　　　　　　　　　未連接

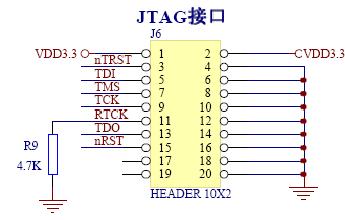

20 針 JTAG 接口定義引 腳 名 稱 描 述

1　VTref 　　　　　　　　　　　　目標板參考電壓，接電源

2 VCC 　　　　　　　　　　　　　　接電源

3 nTRST 　　　　　　　　　　　　　測試系統復位信號

4、6、8、10、12、14、16、18、20 　GND 接地

5 TDI 　　　　　　　　　　　　　　測試數據串行輸入

7 TMS 　　　　　　　　　　　　　　測試模式選擇

9 TCK 　　　　　　　　　　　　　　測試時鐘

11 RTCK 　　　　　　　　　　　　　測試時鐘返回信號

13 TDO 　　　　　　　　　　　　　　測試數據串行輸出

15 nRESET 　　　　　　　　　　　　目標系統復位信號

17 、 19 NC 　　　　　　　　　　　未連接

下面以S3C4510B開發板為例說明JTAG接口：

在保證電源電路、晶振電路和復位電路正常工作的前提下，可通過JTAG 接口調試S3C4510B，在系統上電前，首先應檢測JTAG 接口的 TMS 、 TCK 、 TDI 、 TDO 信號是否已與 S3C4510B 的對應引腳相連，其次應檢測 S3C4510B 的 nEWAIT 引腳（ Pin71 ）是否已上拉， ExtMREQ 引腳（ Pin108 ）是否已下拉，對這兩只引腳的處理應注意，作者遇到多起S3C4510B 不能正常工作或無法與JTAG 接口通信，均與沒有正確處理這兩只引腳有關。

給系統上電后，可通過示波器查看 S3C4510B 對應引腳的輸出波形，判斷是否已正常工作，若S3C4510B 已正常工作，在使能片內 PLL 電路的情況下， SDCLK/MCLKO 引腳（ Pin77 ）應輸出頻率為 50MHz 的波形，同時， MDC 引腳（ Pin50 ）和其他一些引腳也應有波形輸出。

在保證 S3C4510B 已正常工作的情況下，可使用 ADS 或 SDT 通過 JTAG 接口對片內的部件進行訪問和控制。

在此，首先通過對片內控制通用 I/O 口的特殊功能寄存器的操作，來點亮連接在 P3 ～ P0 口上的4 只 LED ，用以驗證 ADS 或 SDT 調試環境是否已正確設置，以及與 JTAG 接口的連接是否正常。

ADS 和 SDT 均為 ARM 公司為方便用戶在 ARM 芯片上進行應用開發而推出的一整套集成開發工具，其中， ADS 為 SDT 的升級版本。該系統的調試以 ADS 為例，同時也適合于 SDT 開發環境。

連接好硬件后，打開 AXD Debugger ，建立與目標板（待調試的系統板）的連接， AXDDebugger 有軟件仿真方式和帶目標系統的調試方式，此時應工作在帶目標系統的調試方式。

選擇菜單 System Views → Command Line Interface 功能，該選項為 AXD Debugger 的一個命令行窗口，可在該窗口內輸入各種調試命令，使用非常方便。在命令行窗口輸入：

> setmem 0x3FF5000, 0xFFFF, 32

> setmem 0x3FF5008, 0xFFFF, 32

setmem 命令用于對特定的地址設置特定的值，待設定的值可以是 8 位、 16 位或 32 位，在此，對通用 I/O 口的模式寄存器和數據寄存器設置相應的值，點亮 LED 。

S3C4510B 在復位后，特殊功能寄存器的基地址為 0x3FF0000, 由表 5 -2-3 可知，I/O 口的模式寄存器偏移地址為0x5000,因此， I/O 口的模式寄存器的物理地址為 0x3FF5000 ，設定該寄存器的值為 0xFFFF ，將 I/O 口置為輸出方式。 I/O 口的數據寄存器的物理地址為 0x3FF5008 ，設定該寄存器的值為 0xFFFF ，將 I/O 口的輸出置為高電平。

在執行完以上兩條命令后，連接在通用 I/O 口的 4 只 LED 應被點亮，表示調試系統的軟、硬件連接完好，可進行下一步的調試工作，否則，應重新檢查調試系統。

用戶若使用 SDT 作為調試工具，操作方法類似。 連接好硬件后，打開 ARM Debugger　for Windows ，建立與目標板（待調試的系統板）的連接，選擇菜單 View → Command 功能，即可顯示命令行窗口，在命令行窗口輸入：

Debug：let 0x3FF5000 = 0xFFFF

Debug：let 0x3FF5008 = 0xFFFF

執行完以上兩條命令后，連接在通用 I/O 口的 4 只 LED 應被點亮。

關于通用 I/O 口更具體的工作原理和使用方法，可參考S3C4510B 用戶手冊。

用戶系統若能正常完成上述操作并成功點亮連接在P3～P0 口上的LED 顯示器，則表明S3C4510B已在正常工作，且調試環境也已正確建立，以后的調試工作就相對簡單。筆者曾遇到多個用戶系統因?yàn)椴荒芡瓿蛇@步工作，使開發者失去信心而最終放棄。
