0 引言

　　隨著武器裝備信息化程度的提高，各種嵌入式信息裝備得到了廣泛應用。作為未來戰場主要作戰平臺的各種戰斗車輛，其車載指揮控制平臺的設計得到了廣泛重視。

　　一個車載指控平臺的功能主要體現在以下幾個方面：監控、顯示車輛的技術狀態;車際間的指控、通信;車輛的定位、導航;各種文電處理等。本文將介紹一個基于ARM和MiniGUI的車載指控系統人機接口部分的設計，這個系統初步實現了上述車載指控平臺的主要功能。

　　l 軟硬件的選型

　　受車輛內部空間的限制，指揮控制終端必須做到小型化，嵌入式。ARM作為一種已經在多個領域得到非常廣泛應用的架構，這里采用它是一個很好的選擇。該課題選擇在國內有著較廣泛市場的SAMSUNG公司的S3C2410芯片作為CPU。S3C2410芯片主要應用于手持設備或者其他對功耗、成本、性能有較高要求的場合。為了降低整機成本，該芯片內置了各16 KB的指令和數據緩存、MMU、UART、ADC、LCD控制器，I2C總線接口、IIS總線接口、USB主從設備支持、觸摸屏接口等，這種設計提高了系統的集成度，也給系統開發提供了極大的便利。

　　系統軟件可以有很多選擇，因?yàn)樵撔酒瑑?nèi)置MMU，因此可以支持Windows CE，Linux，Palm OS和VxWorks等多種主流嵌入式操作系統。車載指控平臺對實時性要求不高，因此這里選擇嵌入式Linux作為操作系統。嵌入式Linux具有源碼開放、成本低、應用軟件豐富等特點，因此Linux和ARM是許多低成本的應用中首選的組合。

　　作為指控終端，必然對用戶圖形界面有特殊的要求，該項目選擇飛漫公司的MiniGUI作為圖形引擎。MiniGUI是一個專門面向嵌入式系統的圖形用戶界面支持系統，它為應用程序定義了一組輕量級的窗口和圖形設備接口。利用這些接口，每個應用程序可以建立多個窗口并在這些窗口中創建各種控件。在軟件體系中，它介于內核和應用程序之間，在此將利用MiniGUI來完成用戶圖形界面的編程。

　　2 硬件設計

　　ARMS3C2410芯片的應用電路有許多成熟的設計范例;在設計階段，市面上也有很多的開發板可供選用。該項目選用杭州立宇泰公司的ARM SYS2410開發板作為開發的硬件平臺。

　　該開發板采取核心板和擴展板分離的結構，提供了大部分的外設接口電路，并且有200個引出腳，引出了CPU上的大部分I/0端口，這樣做為后續的開發工作提供了便利。

　　2.1 鍵盤矩陣電路

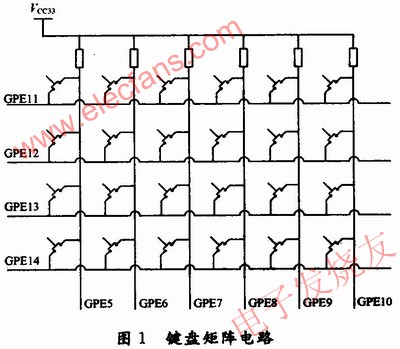

　　該項目的指揮控制終端功能可以分為6項。每項選中后，為便于輸入或選擇子條目，增加10個數字鍵，另外還需要確定鍵、取消鍵，再加上6個功能鍵，一共是24個鍵。因?yàn)殒I的數目較多，將這些鍵設計成一個行列式鍵盤矩陣(見圖1)。

　　結合開發板的電路結構，鍵盤矩陣的列輸入端口使用GPE5～GPElO六個通用I/0口線，行輸出端口采用GPEll～GPEl4四個通用I/0口線，在行線和列線的交點接入按鍵開關。

　　鍵盤掃描的原理是，按照有規律的時間間隔察看鍵盤矩陣，以確定是否有鍵按下。鍵盤掃描可以采取專用芯片，也可以采用軟件方法實現，該項目采用軟件方法。

　　2.2 顯示驅動電路

　　指揮控制終端輸入/輸出設備的第二個重點就是顯示設備。ARM芯片內置有LCD控制器，可以方便地實現顯示功能。但是ARM LCD控制器支持的是TTL電平的RGB分量顯示，而目前市場上較大尺寸的工控液晶屏大多是LVDS電平接口，因此需要接口電路。

　　另一種解決方案是將ARM開發板TTL電平的RGB信號轉換成VGA信號，這樣顯示器的選擇更加隨意，而且降低了成本。RGB信號轉換成VGA信號可采用專用的AD芯片，如ADV7120，ADV7123等。

　　3 軟件設計

　　軟件設計需要完成兩個方面的工作：一是驅動程序編寫;二是GUI編程。

　　3.1 鍵盤矩陣驅動程序的編寫

　　開發板對自己所提供的硬件一般都提供相應的驅動程序，自行開發的外設電路一般需要自己編寫驅動程序。設備驅動程序是Linux內核的重要部分，操作系統只有通過驅動程序才能夠控制外設的硬件行為。

　　在系統內部，I/0設備的存取是通過一系列的入口點來進行的，字符型設備提供以下入口點：open，close，read，write，ioctl;它們分別對應打開設備、關閉設備、讀設備、寫設備以及其他操作。這些入口點的定義是通過一個重要的數據結構file_operations來完成的。

　　鍵盤驅動程序編制的要點有：

　　(1)定義一個6×4的健值矩陣，作為輸出，按下一個按鍵，得到對應的鍵值;

　　(2)初始化時設置所用到的I/O端口的讀/寫模式，行線為寫，列線為讀;

　　(3)定義鍵盤掃描函數scan_kbd()。它的算法是：初始化時所有的行線置低電平，如果沒有鍵按下，列線都將讀到高電平。否則，任何鍵的閉合將造成該列成為低電平。

　　(4)在read入口點，也就是file_operations結構定義的read方法中，調用scan_kbd()。這樣，驅動程序就可以定時掃描幾個I/O端口，獲取鍵值，然后通過putuser發送到用戶地址空間。

　　設置I/O模式，讀/寫I/0端口的位，可以通過頭文件S3C2410.h中專門定義的宏set_gpio_ctrl，write_gpio_bit，read_gpio_bit來進行。

　　鍵盤驅動程序經過編譯后，可以作為一個設備文件編譯入內核，也可以采取模塊動態加載的方式。

　　3.2 MiniGUl IAL引擎的實現

　　通常，MiniGUI在使用前應針對目標系統的特點進行配置和編譯，例如指定目標操作系統、運行模式、圖形引擎和輸入引擎、字體類型、字符集、所支持的控件類等。該課題中，因?yàn)椴扇×俗孕性O(shè)計的鍵盤作為輸入設備，因此最重要的配置是輸入引擎(input abstract lay-er，IAL)。

　　抽象層是一組不依賴于硬件的抽象接口，其作用類似于操作系統的驅動程序，將底層的硬件操作與操作系統隔離，這樣做簡化了在不同平臺上移植的難度。開發特定的鍵盤輸入，主要是完成兩部分工作：鍵盤驅動程序設計和鍵盤輸入引擎開發。前者負責從鍵盤接收原始輸入事件和數據，后者負責將原始的輸入事件和數據轉換成MiniGUl抽象的鍵盤事件和數據。

　　在代碼實現上，MiniGUI通過INPUT數據結構來表示輸入引擎。該結構中指定了若干函數指針，編寫特定的輸入引擎，主要就是編碼實現INPUT結構中的各個函數。新的IAL引擎編寫完成后，應加入MiniGUI進行配置，然后對MiniGUI進行編譯。在工程實踐中，一種比較簡便的方法是對MiniGUI已經實現的引擎進行修改。

　　3.3 圖形界面設計

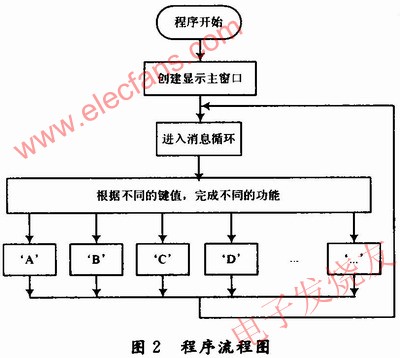

　　MiniGUI是一個圖形用戶界面支持系統，通常的GUI編程概念均適用于MiniGUI編程，如窗口和事件驅動編程等。嵌入式系統完成的功能一般比較單一，對于該系統而言，重點在于實現人機接口部分，因此只需要輪詢用戶的按鍵輸入即可。如圖2所示。

　　MiniGUI中有三種窗口類型：主窗口、對話框和控件窗口。每一個MiniGUI應用程序一般都要?jiǎng)?chuàng)建一個主窗口，作為應用程序的主界面或開始界面。MiniGUI包含有許多控件類，如靜態框、按鈕、列表框、編輯框、進度條等，這些控件類可以實現和Windows標準控件類似的效果。

　　最重要的幾個函數是：

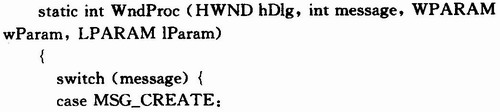

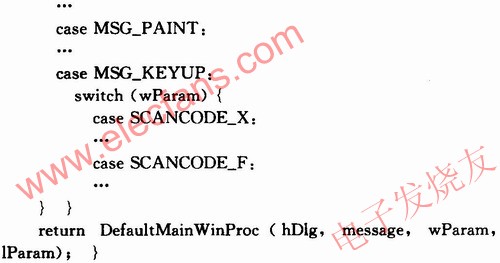

　　其中，WndProc是這個窗口的消息處理函數。在此，對消息循環進行初立即可。例如：

　　添加了鍵盤驅動，修改了MiniGUI的輸入引擎后，應用程序就可以響應鍵盤消息，處理各種事件。除了對標準控制的支持外，MiniGUI還提供了圖形設備接口(GDI)的支持。通過GDI，程序可以在計算機屏幕上進行圖形輸出，包括基本繪圖和文本輸出。利用這種手段，可以繪制指控終端需要的儀表、各種表格。

　　3.4 其他問題

　　在該課題的開發過程中，還遇到了一些其他的問題，概述如下：

　　(1)顯示的色彩深度問題。作為指控終端，該課題設計的顯示分辨率為640×480，如果是16位以上的色深，對ARM處理器將是一個比較大的負擔，會出現畫面的抖動，不連貫。處理的方法是將色深設置為8位，這需要通過修改Linux的顯示驅動來解決。

　　(2)鍵盤的防抖問題。按鍵的抖動問題是一類常見問題，可以通過軟件延時或者其他的手段進行處理。

　　(3)終端功能的進一步豐富。該課題只實現了終端的人機界面，但是作為一個完整意義的終端，還應該考慮終端之間的聯網、數據傳輸，終端和工況采集裝置之間的硬件接口、數據交換等問題。這些需要進一步開發利用ARM芯片上的其他外設，這是該課題下一步的目標。

　　4 結語

　　ARM作為一款性?xún)r(jià)比突出的嵌入式芯片，與圖形系統MiniGUI相結合，是嵌入式圖形界面編程的優選。實驗證明，本文所介紹的軟、硬件系統較好地實現了在本文引言中提及的車載指控平臺的幾項功能。作為一類典型的車載嵌入式系統，車載指控系統的設計原理與方法同樣適用于其他嵌入式系統。
