　　為了能對大量負荷進行在線監控。很多公司較早地研制了基于單片機技術，能對配電變壓器或配電線路負荷運行參數、電容器投切、電量采集等進行綜合監控的配電綜合測控儀。本文以PHILIPS公司的arm7芯片LPC2220FBD144為核心，研制出了新一代的配電綜合測控儀。

　　1硬件電路設計

　　1.1硬件電路總體結構

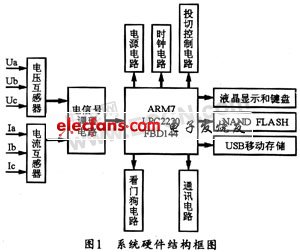

　　本裝置的硬件結構框圖如圖1所示，它主要由數據采集、運算處理、數據存儲、鍵盤顯示、通信接口等單元組成。其中運算處理單元是核心部分，用于實現數據信號處理、快速傅立葉變換(FFT)等功能?？紤]配電綜合測控儀要求的運算速度、精度、硬件資源等需要，本設計選擇了PHILIPS公司的LPC2220FBD144型arm7芯片。

?

　　該LPC2220FBD144芯片是LPC2200系列中性?xún)r(jià)比較好的一款arm7芯片，采用LQFP封裝，四條邊上各有36個引腳。該芯片具有改進的馮諾依曼結構(指令和數據共用一條32位總線)，采用三級流水線，可以同時進行幾個操作，并能使外處理和存儲器系統連續操作。該芯片內嵌高達256KB的高速閃爍存儲器、64 KB靜態RAM、32位的算術邏輯單元、32位累加器、64位的乘法器以及精簡指令集，其指令最短周期可以達到17 ns。這些特點使它的操作非常靈活，處理能力強并且速度快。由于其應用程序可以固化在CPU內部，因而不但可以降低成本、減少體積，系統升級也比較方便，而且它的功耗低、資源配置靈活，非常適用于生產現場的數據采集和處理。

　　1.2數據采集電路

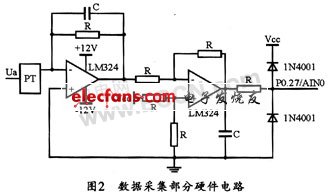

　　本系統中的數據采集電路由PT與CT、信號整理和A/D轉換三部分組成，實時電流和電壓經過PT、CT以及信號整理電路后，可變成0～3.3 V的模擬信號，然后經模擬轉換電路完成數字化處理。數據采集部分的硬件電路如圖2所示(6路采集電路中的一路Ua)。

　　根據測量諧波等參數和數字抗頻率混疊的要求，本裝置對信號波形按每個周期128點進行采樣，采樣周期為156μs。arm7內部的A/D是8路輸入的10位逐次逼模一數轉換器，由于它可以對電流和電壓進行同步采樣，而且精度比較高，所以本設計沒有再使用其它外圍A/D芯片。

　　1.3存儲器和時鐘電路

　　存儲器主要由三星公司的NAND FLASH存儲器芯片組成.NAND FLASH是容量為16 MB的非易失閃爍存儲器芯片，可用于存放采集來的數據和已備上傳的歷史數據。

　　時鐘采用PHILIPS公司的PCF8563芯片。該芯片具有低功耗CMOS實時時鐘/日歷，而且外圍接口簡單，精度和可靠性高，工作穩定。芯片最大總線速度為400 kbits/s，每次讀寫數據后，其內嵌的字地址寄存器會自動產生增量。PCF8563有16個8位寄存器，并有可自動增量的地址寄存器、內置32.768 kHz的振蕩器(帶有一個內部集成電容)、分頻器(用于給實時時鐘RTC提供源時鐘)、可編程時鐘輸出、定時器、報警器、掉電檢測器和400 kHz的I2C總線接口等;同時具有計秒、分、時、星期、日、月、年以及閏年補償功能，可用二進制數碼和BCD碼表示時間、日歷和定鬧。安上鋰電池以后，斷電情況下可以十年不丟失數據，功能上完全可以滿足本裝置的需要。

　　1.4通訊電路

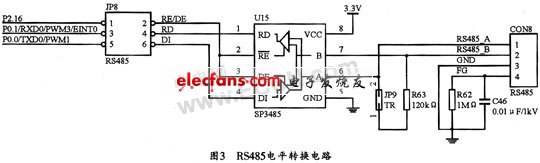

　　本產品采用了兩路通訊電路，一路為RS-485總線接口，另一路為RS-232總線接口。RS-485總線接口的總線收發器使用SP3485。SP3485是一個3.3 V的低功耗半雙工收發器，它完全滿足RS-485串行協議的要求，符合RS-485的電氣規范，數據傳輸速率可達10 Mbps(帶負載)。由于RS-485總線所占用的IO口線與UART0的口線是復用的，所以，在進行RS485總線通信時，必須停止UART0接口的通信。RS485通信的方向由P2.16控制，當P2.16為低時，核心板接收總線數據;當P2.16為高時，核心板向總線發送數據，其電路圖如圖3所示。

?

?

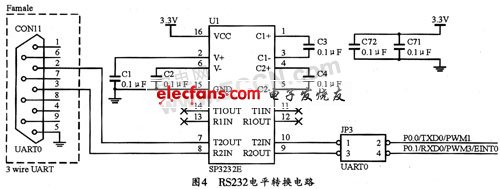

　　RS-232總線接口的總線收發器使用SP3232E。SP3232E系列芯片是一個2驅動器/2接收器的低功耗器件，SP3232E有一個高效電荷泵，工作電壓為3.3 V時，只需0.1μF電容就可以進行操作。電荷泵允許SP3232E系列器件在3.3～5.0 V內的某個電壓下發送符合RS-232的信號。由于本產品是3.3 V系統，因此使用SP3232E進行RS232電平轉換，其電路圖如圖4所示。

?

　　1.5其它電路

　　為實現測控儀的功能和采集變壓器油溫等直流量，測控儀硬件電路還應包括鍵盤接口電路、看門狗電路、直流采樣電路等。其中，鍵盤接口電路可直接用鍵盤掃描輸入電路來實現輸入數據功能，并通過128×64點陣液晶顯示來顯示各數據和圖形;看門狗電路由MAX705構成，如果在1秒鐘內沒有收到低電平信號，它將發出一個復位信號給arm7，以使系統復位;直流采樣電路主要實現變壓器溫度等直流量的采集和測量，測控儀采用250 Ω的采樣電阻來將4～20 mA電流信號變?yōu)?～5 V電壓信號來檢測油溫等。
