μC/OS-Ⅱ要求在其上運行的應用軟件“任務化”，所以需要按μC/OS-Ⅱ的任務編寫規范設計系統應用任務。按任務優先級從高到低設計如下[4]。

　　Task0：完成系統各部分(包括MC39i)初始化工作后，采用時間片的方式進行PPP數據幀的接收，并完成該數據幀的解析。

　　Task 1：風光發電廠各發電站狀態參數的讀取。

　　Task 2：UDP數據包的接收處理。

　　Task 3：TCP數據包的接收處理。

　　Task 4：ICMP數據包的接收處理(主要是響應PING)。

　　Task 5：針對UDP數據報中的命令請求進行響應。

　　Task 6：針對TCP數據報中的命令請求進行響應(Web服務器功能)。

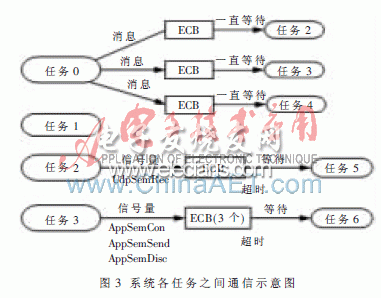

　　系統任務之間的通信如圖3所示。

?

　　3.3 IP數據包解析模塊軟件設計

　　IP協議是TCP/IP協議的核心，也是網絡層中最重要的協議，IP層接收由更低層發來的數據包，并將其發送到更高層——TCP或UDP層;反之，IP報也把從TCP或UDP層接收來的數據包傳送到更低層，并最終通過TCP/IP網絡進行無連接傳送數據報。

　　本系統向監控中心傳送的數據，需先進行TCP/IP協議的處理，即要求LPC2214實現TCP/IP協議。其中IP數據包的封裝及發送是通過函數ip_send( )實現的，通常此函數是在PPP協議處理函數中被調用。風光發電站各狀態參數在被封裝為UDP數據包以后，調用此函數進行IP協議格式數據封裝,即在IP數據報頭的數據結構中添加IP報頭信息(其中包括計算IP報頭的校驗和值)。在封裝好IP包之后，要設置此IP報頭數據(20 B)的“發送結構”Send_Ptr，從而與UDP數據報構成一個發送數據鏈。

　　發送IP報之前要先得到“發送信號量”SendFlag，否則只有掛起當前任務等待此信號量。一旦得到發送信號量，對該IP報進行PPP協議數據格式封裝，之后再啟動MC39i發送數據，數據發送完畢后要及時釋放發送信號量。

　　具體程序如下：

　　Uint8 ip_send(struct Send_Ptr *TxdData,uint8 * dest_ip,uint8 PROTOCOL)

　　{//TxdData為存放待傳輸數據首指針;dest_ip為目的IP地址首指針;IP包中的下一層

　　//客戶協議類型(UDP、TCP)

　　uint16 CRC;

　　uint8 Ip_Head[20];

　　struct Send_Ptr TxdIpData;

　　uint8 err;

　　static uint16 FrameIndex=0;

　　Ip_Head[0]=0x45;

　　…… //進行TCP/IP協議中的IP數據包

　　//報頭設置

　　Ip_Head[19]=dest_ip[3];

　　CRC=CreateIpHeadCrc(Ip_Head); //對IP首部中每16位

　　//進行二進制反碼求和

　　Ip_Head[10]=(CRC&0xff00)>>8;

　　Ip_Head[11]=CRC&0x00ff;

　　TxdIpData.STPTR=TxdData;

　　TxdIpData.length=20;

　　TxdIpData.DAPTR=Ip_Head;

　　OSSemPend(SendFlag,10,&err);

　　//獲取μC/OS-Ⅱ操作系統當前的發送權(得到“發

　　//送信號量”SendFlag)

　　if(err==OS_NO_ERR) //沒有得到發送權(發送信

　　//號量SendFlag)，掛起任務，等待

　　{

　　if(ip_mac_send(&TxdIpData,dest_ip))

　　//按照PPP協議打包數據，并啟動MC39i

　　//通信模塊進行傳輸數據

　　{

　　OSSemPost(SendFlag);

　　//發送成功，釋放“發送信號量”，并返回“1”

　　return(1);

　　}

　　else

　　{

　　OSSemPost(SendFlag);

　　//發送失敗，釋放“發送信號量”，并返回“0”

　　return(0);

　　}

　　}

　　else

　　return (0);

　　}
