一、輸入/輸出端口GPIO編程

　　一—（01）、一位數碼管靜態顯示（通過74HC595實現）

　　1、管腳連接模塊

　　首先介紹一下LPC2106的相關的管腳~~

　　特性：可以實現獨立的管腳配置

　　應用：管腳連接模塊的用途是將管腳配置為需要的功能（這一章節主要就是介紹GPIO功能~~別的會在接下來的章節中分別予以介紹~~）

　　描述：管腳連接模塊可以使所選管腳具有一個以上的功能。配置寄存器控制多路開關來連接管腳與片內外設。外設在激活和任何相關只讀使能之前必須連接到適當?shù)墓苣_。任何使能的外設功能如果沒有映射到相應的管腳，則被認為是無效的。

　　寄存器的描述：

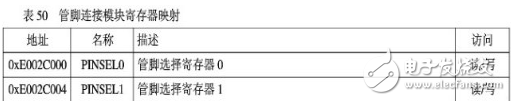

　　管腳連接模塊包括兩個寄存器：

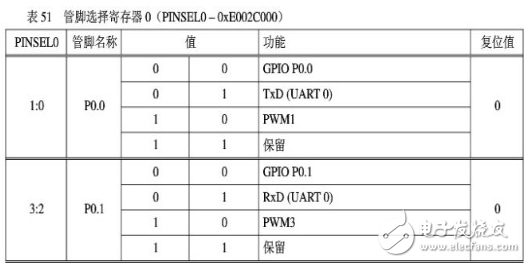

　　管腳功能寄存器0：（PINSEL0）

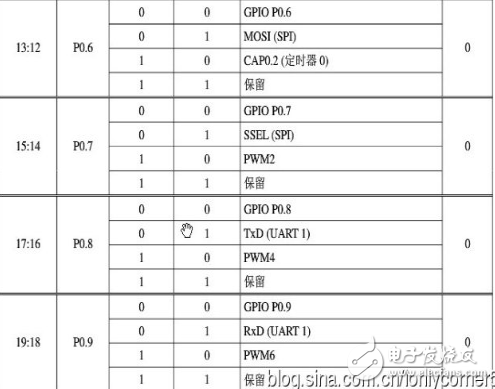

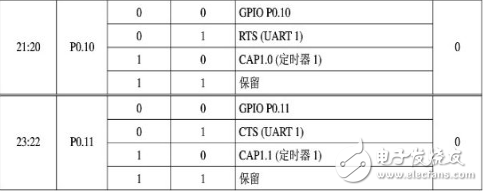

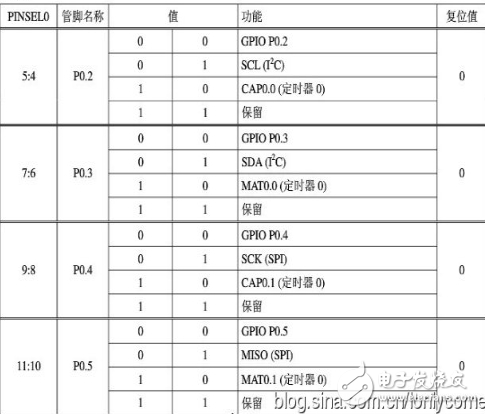

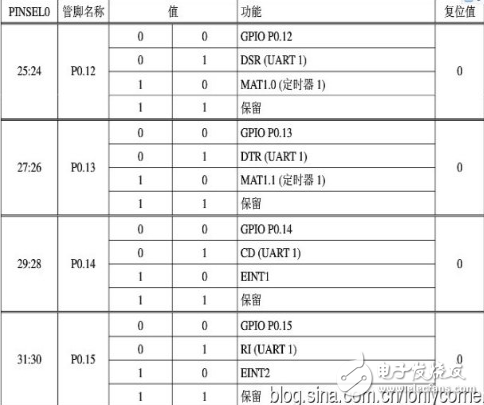

　　PINSEL0寄存器按照下表當中的設定來控制管腳的功能。

　　IODIR寄存器中的方向控制位只有在管腳選擇為GPIO的功能時才有效（也就是本章要講述的）。對于其它功能，方向是自動控制的。

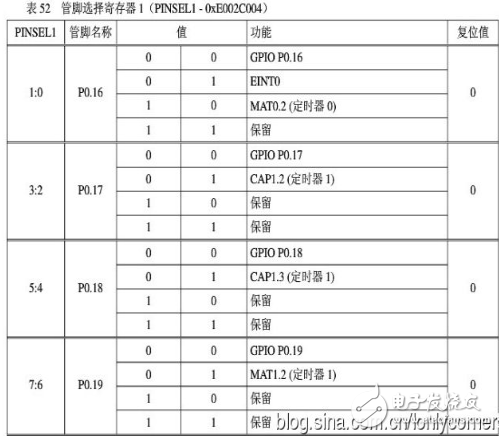

　　管腳功能寄存器1：（PINSEL1）

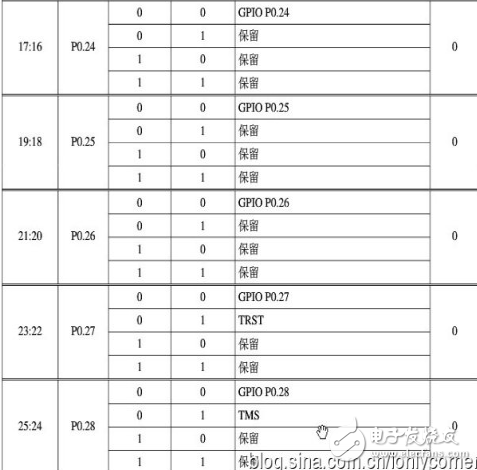

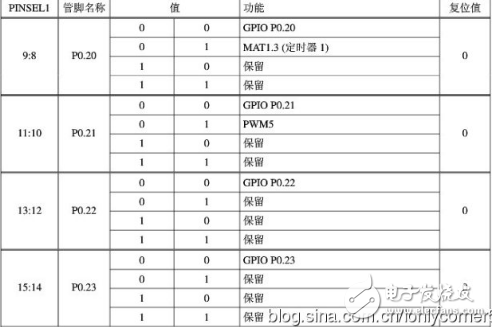

　　PINSEL1寄存器按照下表來設定控制管腳的功能。

　　IODIR寄存器中的方向控制位只有在管腳選擇GPIO功能時才有效。對于其它功能，方向是自動控制的。

　　在復位時拉低DBGSEL時，只要管腳P0.17-P0.31的功能控制有效。

?

　　管腳功能寄存器值：

　　PINSEL寄存器控制器件管腳的功能。如下圖。

　　每一對寄存器位對應一個特定的器件管腳。

　　只有當管腳選擇為GPIO功能時，IODIR寄存器的方向控制位才有效。

　　其它功能的方向是自動控制的。

　　每個派生期間通常具有不同的管腳分布，因此每個管腳可能有不同的功能。

　　2、GPIO

　　特性：

　　1）單個位的方向控制

　　2）單獨控制輸出的置位和清零

　　3）所有I/0口在復位后默認為輸入

　　應用：

　　1）通用I/0口

　　2）驅動LED或者其他指示器

　　3）驅動片外器件

　　4）檢測數字輸入

　　管腳描述：

　　寄存器描述：

　　GPIO包含4個寄存器，如下表：

　　GPIO引腳值寄存器IOPIN：

　　GPIO輸出置位寄存器IOSET：

　　GPIO輸出清零寄存器：

　　GPIO方向寄存器：

　　然后就是今天要做的實驗：

　　一位數碼管的靜態顯示

　　用IAR for ARM就是調不好~~

　　換用了Keil

　　浪費我大把時間了

　　早知道就早用Keil了

　　回頭還得再調試一下IAR

　　然后就是程序了~~

　　MDK1_1.c（先是主程序嗎~~你懂得）

　　//------------------------------------------------------------------------------

　　//LED數碼管顯示

　　//通過I/O模擬同步串行接口與74HC595進行連接，控制74HC595驅動LED數碼管顯示

　　//------------------------------------------------------------------------------

　　#include“l(fā)pc210x.h”

　　typedef unsigned long uint32;

　　typedef unsigned char uchar;

　　#define SPI_IO 0x00000150 //SPI接口的I/O設置字

　　uchar const seg［］={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0.82，0xf8，

　　0x80，0x90，0x88，0x83，0xc6，0xa1，0x86，0x8e};

　　//------------------------------------------------------------------------------

　　//延時函數

　　void delay（uint32 z）

　　{

　　uint32 i;

　　for（;z》0;z--）

　　for（i=0;i《50000;i++）;

　　}

　　//------------------------------------------------------------------------------

　　//main

　　int main（）

　　{

　　uchar i;

　　PINSEL0=0X00000000;

　　PINSEL1=0X00000000; //設置左右引腳連接GPIO

　　IODIR=SPI_IO; //設置SPI控制口為輸出~~由于這是模擬的，所以需要自己設置方向位

　　while（1）

　　{

　　for（i=0;i《16;i++）

　　{

　　HC595_send_data（seg［i］）;

　　delay（1）;

　　}

　　}

　　}

　　74HC595.c

　　//------------------------------------------------------------------------------

　　//74HC595模擬SPI通信，便于調用

　　#include“l(fā)pc210x.h”

　　typedef unsigned long uint32;

　　typedef unsigned char uchar;

　　#define SPI_CS 0x00000100 //P0.8模擬片選

　　#define SPI_DA 0x00000040 //P0.6模擬數據傳輸口

　　#define SPI_CLK 0x00000010 //P0.4模擬CLK

　　//------------------------------------------------------------------------------

　　//向74HC595發送一個字節函數（發送數據時，高位在前）

　　//還是大概介紹一下74HC595吧：

　　//74HC595是具有8位移位寄存器和一個存儲器，三態輸出功能。

　　//移位寄存器和存儲器是分別的時鐘。

　　//數據在SH_CP的上升沿輸入到移位寄存器中，在ST_CP的上升沿輸入到存儲寄存器中去。

　　//如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖（一般不會這么用吧~~）。

　　//移位寄存器有一個串行移位輸入（DS），和一個串行輸出（Q7’），和一個異步的低電平復位。

　　//存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。

　　void HC595_send_data（uchar dat）

　　{

　　uchar i;

　　IOCLR=SPI_CS; //SPI_CS=0

　　for（i=0;i《8;i++） //模擬SPI~~

　　{

　　IOCLR=SPI_CLK; //SPI_CLK=0

　　if（（dat&0x80）！=0） //設置SPI_DA的輸出值

　　IOSET=SPI_DA; //要從最高位發送，當最高位為1時，置位SPI_DA

　　else

　　IOCLR=SPI_DA; //當最高位為0時，清零SPI_DA

　　dat《《=1; //dat循環左移一位

　　IOSET=SPI_CLK; //SPI_CLK為1，一個脈沖上升沿，將數據移入移位寄存器

　　}

　　IOSET=SPI_CS; //SPI_CS=1，輸入到存儲寄存器中，由于片選一直為低，所以直接就輸出顯示的數據

　　}
