AT89C52單片機與ARINC429航空總線接口設計

摘要：DEI1016是一種可支持ARINC429航空總線協議的串行接收、發送器件。文中介紹了DEI1016的主要功能和工作原理，給出了DEI1016的數據收發過程，同時重點介紹了DEI1016與AT89C52單片機接口電路的設計方法。

１ＤＥＩ１０１６的主要功能

ＤＥＩ１０１６是ＤｅｖｉｃｅＥｎｇｉｎｅｅｒｉｎｇＩｎｃｏｒｐｏｒａｔｅｄ生產的一種可支持ＡＲＩＮＣ４２９航空總線協議的串行接收、發送器件。該器件的主要功能如下：

●串行數據字長為３２或２５位；

●串行數據速率為１００ｋｂｐｓ或１２．５ｋｂｐｓ；

●具有獨立的收、發電路；

●兩個獨立的接收器可直接與ＡＲＩＮＣ４２９總線接口；

●具有串／并接收數據轉換，和并／串發送數據轉換功能；

●對接收的數據可進行奇偶狀態校驗；并可對發送數據奇偶狀態進行設置；

●可自動產生字與字之間的間隔；

●采用單一＋５Ｖ供電。

２ＤＥＩ１０１６的工作原理

ＤＥＩ１０１６的引腳功能及特點以前已有介紹，現僅對該器件的工作原理作以描述。

２．１ＤＥＩ１０１６的復位及初始化

電路上電后，首先在ＭＲ引腳施加２００μｓ的低電平脈沖以使ＤＥＩ１０１６復位，然后把控制字寫到１６位數據總線上，這樣，在ＬＤＣＷ引腳施加低電平便可把控制字寫入到控制字寄存器，爾后便可接收和發送數據。

２．２ＤＥＩ１０１６的數據發送過程

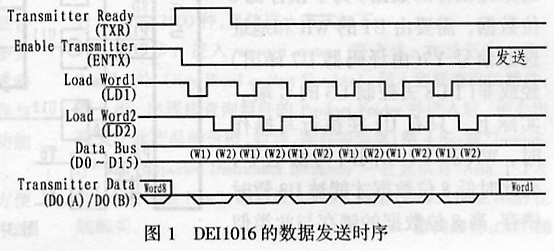

ＤＥＩ１０１６的數據發送時序如圖１所示。發送數據時，首先應查詢ＴＸＲ引腳是否為高電平，若是高電平，表明發送存儲器已空；此時置ＥＮＴＸ引腳為低電平可停止發送數據，并把要發送的數據寫到１６位數據總線上。之后，若要發送數據字１，則置ＬＤ１為低，ＬＤ２為高；若發送數據字２，則置ＬＤ１為高，ＬＤ２為低?此時再查詢ＴＸＲ引腳是否為低電平，若為低電平，表明發送數據已裝載到存儲器中，此時再置ＥＮＴＸ引腳為高電平即可發送數據。ＤＥＩ１０１６的發送存儲器最多可裝載８?jìng)€(gè)３２位字長的數據，ＤＥＩ１０１６采用的是先進先出的發送順序。

２．３ＤＥＩ１０１６的數據接收過程

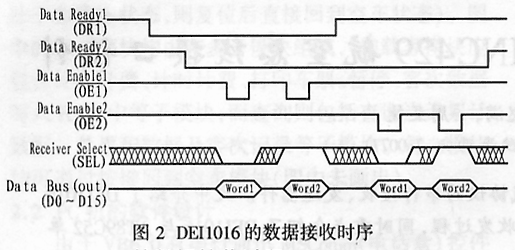

ＤＥＩ１０１６的數據接收時序如圖２所示。當接收器１接收到數據后，系統會置ＤＲ１為低電平；而當接收器２接收到數據后，系統將置ＤＲ２為低電平。欲使接收器１將接收數據的字１送至１６位數據總線上，應先置ＳＥＬ為低電平，再置ＯＥ１為低電平且置ＯＥ２為高。而后再置ＳＥＬ為高電平，便可將字２送至１６位數據總線。要使接收器２的數據送至１６位數據總線上，則置ＯＥ２為低電平，ＯＥ１為高電平即可。

表1 74LS373功能表

輸出控制OE	使能G	輸入D	輸出Q
L	H	H	H
L	H	L	L
L	L	X	Qo
H	X	X	Z

３?。粒裕福梗茫担才cＤＥＩ１０１６的接口設計

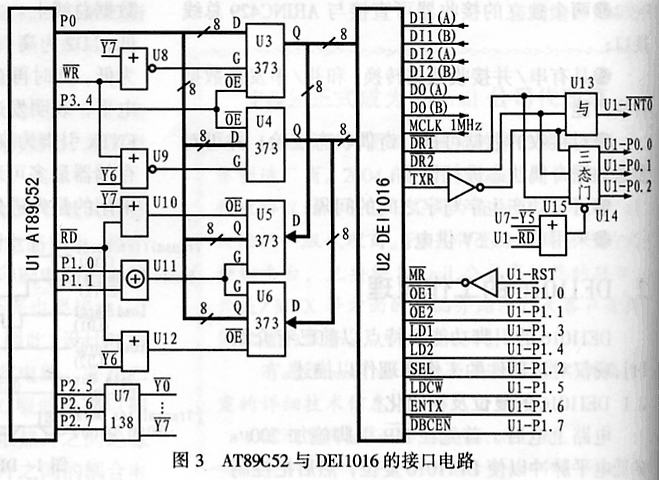

ＡＴ８９Ｃ５２（Ｕ１）８位微控器與ＤＥＩ１０１６的１６位數據總線進行數據交換時，必須先利用鎖存器來鎖存數據。其接口電路框圖見圖３。發送數據時，Ｕ１先把要發送的數據分成低８位和高８位送出，并進入Ｕ３、Ｕ４鎖存，爾后再把１６位數據一同送至ＤＥＩ１０１６?Ｕ２?的數據總線上。Ｕ３、Ｕ４、Ｕ５、Ｕ６均選用７４ＬＳ３７３芯片，它們的內部均由Ｄ鎖存器和三態輸出門組成，其功能表如表１所列。當ＯＥ為低電平，且Ｇ為高電平時，輸出Ｑ與輸入Ｄ之間為直通方式。而當ＯＥ為高電平，且Ｇ由高電平跳變?yōu)榈碗娖胶?，Ｄ端輸入?shù)據被Ｄ鎖存器鎖存，之后即使Ｄ端（Ｐ０口）輸入數據再發生變化，也不會影響已鎖存的數據。如果ＯＥ為低電平，系統將輸出原先鎖存的數據。為了鎖存低８位數據，需要由Ｕ１的ＷＲ和地址選通信號Ｙ７（由譯碼器Ｕ７譯出）經或非門Ｕ８去控制Ｕ３的Ｇ端。實際上，只有Ｕ１在執行寫操作時，ＷＲ和Ｙ７才同時為低電平，而此時低８位數據才能被Ｕ３暫時鎖存。高８位數據的鎖存與此類似Ｍ，Ｕ１的Ｐ３．４由高變低可打開Ｕ３、Ｕ４的輸出門，從而使Ｕ３、Ｕ４把數據送至Ｕ２的數據總線，當Ｕ１的Ｐ１．３或Ｐ１．４由高變低以把１６位數據裝入發送存儲器后，Ｐ３．４會由低變高，此時Ｕ３、Ｕ４輸出為高阻抗?fàn)顟B(tài)，但不會影響Ｕ２的數據輸出狀態。其發送程序如下：

ｍｏｖ?。洌穑簦颍＃澹埃埃埃?/P>

ｍｏｖａ，＃ｄ１ｌ；取字１的低８位

ｍｏｖｘ＠ｄｐｔｒ，ａ；把字１的低８位鎖入Ｕ３

ｍｏｖ?。洌穑簦颍＃悖埃埃埃?/P>

ｍｏｖａ，＃ｄ１ｈ；取字１的高８位

ｍｏｖｘ＠ｄｐｔｒ，ａ；把字１的高８位鎖入Ｕ４

ｃｌｒｐ３．４；打開Ｕ３、Ｕ４的輸出

ｎｏｐ

ｃｌｒｐ１．３；字１數據裝入ＤＥＩ１０１６

ｎｏｐ

ｓｅｔｂｐ３．４；關閉Ｕ３、Ｕ４的輸出

ｓｅｔｂｐ１．３

ｍｏｖ?。洌穑簦颍＃澹埃埃埃?/P>

ｍｏｖａ，＃ｄ２ｌ；取字２的低８位

ｍｏｖｘ＠ｄｐｔｒ，ａ；把字２的低８位鎖入Ｕ３

ｍｏｖ?。洌穑簦?，＃ｃ０００ｈ

ｍｏｖａ，＃ｄ２ｈ；取字２的高８位

ｍｏｖｘ＠ｄｐｔｒ，ａ；把字２的高８位鎖入Ｕ３

ｃｌｒｐ３．４；打開Ｕ３、Ｕ４的輸出

ｎｏｐ

ｃｌｒｐ１．４；字２數據裝入ＤＥＩ１０１６

ｎｏｐ

ｓｅｔｂｐ３．４

ｓｅｔｂｐ１．４

用Ｕ１接收數據，應將ＤＲ１、ＤＲ２及ＴＸＲ經與門Ｕ１３接至Ｕ１的ＩＮＴ０，在ＩＮＴ０口產生中斷后，Ｕ１便執行讀操作，并通過ＲＤ和Ｙ５控制Ｕ１４、Ｕ１５以讀入ＤＲ１、ＤＲ２及ＴＸＲ的狀態。Ｕ２接收到數據或發送數據完畢后，即向Ｕ１的ＩＮＴ０口申請中斷，并在中斷程序中判斷ＤＲ１、ＤＲ２及ＴＸＲ的狀態。ＴＸＲ為低表明發送完畢，而ＤＲ１或ＤＲ２為低則表明已收到數據。此時可置Ｐ１．２（ＳＥＬ）為低電平，同時也置Ｐ１．０（接ＤＥＩ１０１６的ＯＥ１）或Ｐ１．１ ?接ＤＥＩ１０１６的ＯＥ２?為低電平，以使字１的數據出現在數據總線上，而使Ｐ１．０、Ｐ１．１經Ｕ１１異或后輸出以使Ｕ５、Ｕ６的Ｇ端為高電平，從而把數據鎖入Ｕ５、Ｕ６。由于ＲＤ分別與Ｙ７、Ｙ６相或后的輸出是與Ｕ５、Ｕ６的ＯＥ門相連接的，因此，Ｕ１執行讀操作時，應先后打開Ｕ５、Ｕ６的ＯＥ門來把數據讀入。其接收程序如下：（以接收器１為例）。

ｃｌｒｐ１．２；置ＤＥＩ１０１６的ＳＥＬ＝０，讀字１

ｃｌｒｐ１．０；置ＤＥＩ１０１６的／ＯＥ１＝０

ｓｅｔｂｐ１．１；置ＤＥＩ１０１６的／ＯＥ２＝１

ｎｏｐ

ｍｏｖｄｐｔｒ，＃ｅ０００ｈ

ｍｏｖｘａ，＠ｄｐｔｒ；把字１的低８位讀入

ｍｏｖ１０ｈ，ａ

ｍｏｖｄｐｔｒ，＃ｃ０００ｈ

ｍｏｖｘａ，＠ｄｐｔｒ；把字１的高８位讀入

ｍｏｖ１１ｈ，ａ

ｓｅｔｂｐ１．２；置ＤＥＩ１０１６的ＳＥＬ＝１，讀字２

ｎｏｐ

ｍｏｖｄｐｔｒ，＃ｅ０００ｈ

ｍｏｖｘａ，＠ｄｐｔｒ；把字２的低８位讀入

ｍｏｖ１２ｈ，ａ

ｍｏｖｄｐｔｒ，＃ｃ０００ｈ

ｍｏｖｘａ，＠ｄｐｔｒ；把字２的高８位讀入

ｍｏｖ１３ｈ，ａ

ｓｅｔｂｐ１．０；置ＤＥＩ１０１６的／ＯＥ１＝１

ｓｅｔｂｐ１．１；置ＤＥＩ１０１６的／ＯＥ２＝１

ｓｅｔｂｐ１．２；置ＤＥＩ１０１６的ＳＥＬ＝１

圖3

ＤＥＩ１０１６的兩路接收可能產生同時接收的現象。即在上述兩路共用一個中斷源時，如果某一路申請中斷已進入接收程序，那么另一路同時接收的數據就可能被屏蔽。解決方法是：進入中斷程序后，在接收數據過程中再查詢另一路ＤＲ的狀態。當然，如果每路單獨使用一個中斷源，效果將會更好。

４　結束語

實際上，上述ＡＴ８９Ｃ５２與ＤＥＩ１０１６的接口電路經改進也可以應用到其它１６位數據總線接口的電路中，而如果用ＩＳＰ器件替代鎖存器及其門電路，還可大大減小電路板的面積。
