摘要：主要論述利用USB2.0單片機接口技術實現高分辨率（640×480點陣以上）、快速（24幀/s以上）全數字圖像的實時采集、傳輸?shù)脑?、方法和系統實現，以及相應的固件程序設計。

引言

傳統的方法是用視頻采集卡（如1394）對視頻信號進行采集，利用相應的軟件傳給PC機，既不方便，也不經濟。本文介紹一種利用Cypress公司2002年發布的世界上第一塊帶 有USB2.0接口的芯片CY7C68013與PC機（主板為支持USB2.0的華碩主板PB533）實現了高分辨率（640×480點陣以上）、快速（24幀/s以上）、全數字圖像的實時采集系統。

1 數字圖像的實時采集原理

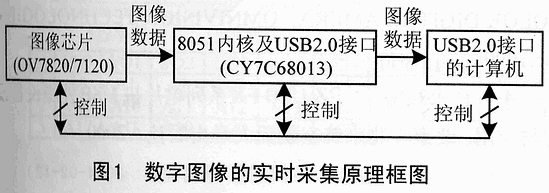

數字圖像的實時采集原理如圖1所示。在圖1中，以O(shè)mnivision technologies公司的OV7620/7120芯片作為圖像采集芯片，其主要特點是該芯片可提供0.5～30幀/s，640×480像素點陣CMOS的彩色或黑白數字圖像，工作頻率為27MHz，像素時鐘為27MHz；以Cypress公司的CY7C68013作為CPU控制和USB2.0接口芯片，該芯片的主要特點是在一塊芯片上集成了USB2.0內核和引擎、一個增強型51系列的微處理器，及可編程外圍接口的芯片，提供了高效率的時序解決方案，在這種有獨創性的結構下，仍然使用低價位的51系列的微處理器，其數據傳輸速度可以達到56MB/s，可以提供USB2.0的最大帶寬。因此在圖1中，CPU控制和USB2.0接口芯片選擇了上述芯片。圖像芯片（OV7620/7120）所采集的圖像數據按設定的頻率（0.5～30幀/s），在CY7C68013內部51CPU的控制下，直接將其送到CY7C68013的FIFO緩沖區，再由其內部的USB2.0接口通過USB電纜將其圖像數據傳輸?shù)接?jì)算機。

2 數字圖像的實時傳輸

為了實現數字圖像的實時傳輸，必須解決影響實時傳輸?shù)膸状笠蛩兀阂皇菆D像芯片采集速度；二是圖像芯片與CY7C68013的FIFO緩沖區之間的傳輸速度；三是CY7C68013內部的USB2.0與帶有USB2.0接口計算機之間的傳輸速度；四是計算機中應用軟件的接收?qǐng)D像、處理圖像速度。以下將分別加以具體說明。

    （1）圖像芯片采集速度

圖像芯片采集速度是選擇圖像芯片的關鍵指標，在該指標滿足的前提下，選取圖像分辨率相對較高的圖像芯片。如可以選取Photobit公司的PB-0300或Omnivision公司的OV7620以及Philips公司的SAA7111等高分辨率圖像采集及處理芯片。

（2）圖像芯片與CY7C68013的傳輸速度

一般的，對于大多數CMOS數字圖像采集和處理芯片，其數據傳輸速度為其像素時鐘，與其工作頻率基本一致，其周期小于40ns；而當CY7C68013工作在主頻48MHz時，其內部的通用編程接口可以將外部5～48MHz的數據傳輸?shù)絻?nèi)部FIFO緩沖區?？梢?jiàn)，應選取像素?cái)?shù)據傳輸速度合適的圖像采集及處理芯片。

（3）CY7C68013與計算機之間的傳輸速度

在USB1.0和USB1.1接口中，只支持低速和全速兩種傳輸方式。在低速方式下其最大傳輸速度為1.5Mbps；在全速方式下其最大傳輸速度為12Mbps。顯然，在這兩種方式下要完成高分辨率（640×480像素點陣以上）的數字圖像實時傳輸（24幀/s以上）是不可能的。而USB2.0接口，除支持低速和全速兩種傳輸方式外，還支持高速傳輸方式。在高速傳輸方式下，其最大傳輸速度為480Mbps。因此選取帶有USB2.0內核的CY7C68013芯片作為USB2.0接口芯片及帶有USB2.0接口的計算機，滿足數字圖像的實時傳輸速度要求。

（4）計算機中應用軟件的處理速度

計算機中，應用軟件的接收?qǐng)D像、處理圖像速度，也是完成高分辨率數字圖像實時傳輸所面臨的一個很大挑戰。特別是在Windows多任務作業下的延遲，更是如此。

此外，USB總線的帶寬、操作系統等也會影響數字圖像的實時傳輸。

3 系統實現及固件程序設計

（1）系統實現

本系統的具體和詳細設計如圖2所示的數據采集邏輯原理圖。在圖2中，圖像采集處理芯片用OV7620/7120，時鐘頻率為27MHz，像素時鐘為27MHz；CPU控制和USB2.0接口芯片用CY7C68013，時鐘頻率為24MHz，通過對CY7C68013內部的CPUCS寄存器進行修改，使其工作在48MHz方式下。根據芯片OV7620/7120及CY7C68013內部的FIFO、通用編程接口等特點，其具體接法是：將OV7620/7120的像素時鐘PCLK接到CY7C68013的IFCLK上；OV7620/7120的HREF、VSYNC分別接到CY7C68013的RDY0、RDY1上；同時將OV7620/7120的VSYNC、CHSYNC分別接到CY7C68013的INT0、INT1上。將CY7C68013的PE0、PE1接在OV7620/7120的I2C BUS上。

圖2

    （2）固件程序設計

按照?qǐng)D2數據采集邏輯原理圖，其固件程序設計主要由以下幾部分組成。

①USB2.0接口的初始化程序設計。本段程序主要通過對CY7C68013的CPUCS寄存器進行設定，使CY7C68013重枚舉后工作在頻率48MHz下；通過對CY7C68013的USBCS寄存器設定，使其USB內核工作在USB2.0方式下，由固件程序應答USB的傳輸，而不是由USB內核應答；同時通過對CY7C68013的IFCONFIG寄存器設定，使其CY7C68013工作在通用編程接口方式下。

②圖像芯片的初始化程序設計。本段程序主要通過CY7C68013的PE0、PE1模擬I2C BUS的時序，完成對圖像芯片的初始化、顯示窗口大小、數據格式、顯示幀數等工作。

③通用編程接口（GPIF）程序設計。本接口程序設計主要完成對CY7C68013通用編程接口的初始化以及控制信號RDYx和CTLx(本設計中未用)、數據寬度（8位）、FIFO緩沖區、計數器等的編程設計，并對OV7620/7120的輸入信號HREF、VSYNC等進行邏輯控制，即當HREF為高電平、VSYNC為底時，數據開始傳輸。

④USB2.0等時傳輸程序設計。本段程序主要完成USB2.0的等時傳輸功能。要實時采樣數據，必須使用USB2.0的等時傳輸技術及中斷技術。

⑤主程序設計。在主程序中，除要完成①～④中斷論述的功能外，還要給出USB控制傳輸?shù)墓碳?yīng)答程序及相應的中斷初始化和中斷服務程序。

4 結論

本系統在工業在線檢測、無人駕駛汽車等領域得到了很好的應用，滿足了應用的需求。
