摘要 首先對比分析在執行大規模數據轉移時，傳統8051單片機和進行DPTR擴展后的8051單片機在數據轉移執行效率上的差別。通過詳細分析DPTR操作所涉及的因素，具體實現對DPTR的擴展，并進行實際仿真測試。

關鍵詞 8051單片機 DPTR 數據轉移執行效率

　　單片機的出現是計算機技術發展史上的一個里程碑，它使計算機從海量數值計算進入到控制領域。在單片機中，以8051系列最為經典，至今仍是最普及、廣泛使用的8位MCU架構。業界許多技術人員在其基礎上不斷進行性能擴展，使得8051系列芯片不斷完善，從而形成一個龐大的體系。在傳統的8051系列單片機中，設置了一組雙字節寄存器（數據指針DPTR），用于訪問外接的64 KB數據存儲器和I/O接口電路；但在現今的8051單片機應用中，特別是在嵌入式系統中，往往涉及大規模的數據轉移操作，而傳統8051的一組數據指針使用起來則顯得捉襟見肘，因此若在8051設計中將數據指針設計為兩組或多組，則在執行大規模數據轉移操作時會相當簡便、迅速。在這種背景下，本文首先以數據轉移執行效率為衡量標準，分析了DPTR擴展的意義，并在Oregano公司的MCS8051核[1]上實現了DPTR擴展。

1? DPTR擴展意義

　　為描述8051中的DPTR擴展的意義，我們針對實現大規模數據轉移，分別對DPTR擴展前后作了對比。為使對比更加清晰明了，提出了數據轉移執行效率的概念。

　　數據轉移執行效率v定義為進行單字節數據轉移所耗費的機器周期數，即v=nt。其中，n表示所轉移數據字節數；t表示所耗費的機器周期，可設定其單位為字節/機器周期。

　　在未進行DPTR擴展的8051中，可通過設置地址緩沖區的方法來實現大規模的數據轉移。具體的例程如下：

　　MOVPRE:
　　　　MOV50H, #s_adrh
　　　　MOV51H, #s_adrl
　　　　MOV52H,#t_adrh
　　　　MOV53H,#t_adrl
　　　　MOVR2, #64
　　REMOVE:MOV DPH, 50H
　　　　MOV DPL, 51H
　　　　MOVX A, @DPTR
　　　　INC DPTR
　　　　MOV 50H, DPH
　　　　MOV 51H, DPL
　　　　MOV DPH, 52H
　　　　MOV DPL, 53H
　　　　MOVX @DPTR,A
　　　　INC DPTR
　　　　MOV 52H, DPH
　　　　MOV 53H, DPL
　　　　DJNZ R2, REMOVE

　　在此例程中，50H、51H用于存放數據源地址s_adr(s_adrh為高字節, s_adrl為低字節)，52H、53H用于存放數據目的地址t_adr(t_adrh為高字節, t_adrl為低字節)，實現將源地址起始64字節數據轉移至目的地址。在8051中，執行n字節數據移位操作耗費（14+28×n+2）個機器周期，數據轉移執行效率為v=n/（14+28×n+2）。在本例程中，n為64，計算得出共需耗費1 808個機器周期，執行效率v約為0.035 4字節/機器周期，而且在此實現方法中需占用8051的4個片內存儲器（RAM）單元。

　　如8051中擁有兩組DPTR，并可通過特殊指令來實現DPTR選取?？稍O(shè)定SETDPTR0指令表示選取DPTR0，SETDPTR1指令表示選取DPTR1，#s_adr表示數據源地址，#t_adr表示數據目的地址，則程序可設計為：

　　MOVPRE:
　　　　SETDPTR0
　　　　MOVDPTR,#s_adr
　　　　SETDPTR1
　　　　MOV DPTR,#t_adr
　　　　MOV R2,#64
　　REMOVE2:
　　　　SETDPTR0
　　　　MOVX A,@DPTR
　　　　INC DPTR
　　　　SETDPTR1
　　　　MOVX @DPTR,A
　　　　INC DPTR
　　　　DJNZ R2,REMOVE2

　　程序中， 對于特殊指令SETDPTR0和SETDPTR1，可通過設置特殊功能寄存器(SFR)以表示DPTR狀態，并對此SFR進行操作，以實現DPTR選取。因此DPTR選取指令可由3字節指令實現，則在兩組DPTR情況下執行大規模數據轉移需耗費（14+12×n+2）個機器周期，數據轉移執行效率為v=n/（14+12×n+2)。在本例程中，執行64字節數據轉移需耗費784個機器周期，執行效率約為0.085 64字節/機器周期。

　　通過以上對比發現，擁用兩組DPTR的8051比傳統8051在大規模數據傳輸時的數據轉移執行效率比為（14+28×n+2）/（14+12×n+2）。由圖1可知，隨著所轉移數據量的不斷加大，即n值增大時，執行效率比也不斷增大，且最后趨近于2.33。

圖1? 數據轉移執行效率對比圖

　　經過以上分析得出：在8051中設置兩組DPTR將會使其在數據轉移執行效率上有很大提高。從資源占用方面考慮，使用擴展DPTR的方式來實現數據轉移，僅需在8051中添加一個SFR，因此在8051中實現DPTR擴展，可在資源占用很少的條件下，明顯加快數據轉移速率。這對于在嵌入式系統應用中，進行大規模數據轉移意義重大。

2? 具體設計實現

　　在8051中對DPTR實現擴展，首先需要對DPTR的相關指令進行分析，再確定對其進行擴展會影響到哪些指令操作；并根據其所涉及的指令，分析相應的模塊，最后針對各模塊分別進行設計修改。

2.1? 相關指令分析

　　在8051標準指令集的111條指令中，與DPTR有關的指令共有5類，分別為：

　?、? 程序存儲器查表指令，“MOVC A,@A+DPTR”；
　?、? 片外RAM傳送指令，“MOVX A, @DPTR”和“MOVX?@ DPTR , A”；
　?、? 寄存器數據傳送指令，即可對DPTR進行讀寫操作，在8051中DPTR由DPH（DPTR高8位字節）和DPL（DPTR低8位字節）構成，且DPH和DPL與一般的SFR一樣，都可作為寄存器進行讀寫、壓棧等操作；
　?、? 程序轉移指令，“JMP @A+DPTR”;
　?、? 運算指令，可分別對DPH和DPL進行運算操作。

　　通過對以上與DPTR相關的5類指令分析可知：第③類指令和第⑤類指令是將DPTR作為SFR進行操作的。第①類指令和第④類指令都是DPTR與PC指針進行的數據傳送操作；第②類指令是對片外RAM地址寄存器進行的數據傳送操作。因此，DPTR的操作具體涉及8051中以下3個模塊：SFR讀寫模塊、PC指針模塊及片外RAM地址模塊，故對DPTR的擴展也在這3個模塊中進行。

2.2? 具體模塊設計

　　對于DPTR狀態寄存器可設為dptr_sel，通過對DPTR狀態標志位dps操作，實現DPTR選取。當dps＝0時，選取DPTR0；當dps＝1時，選取DPTR1。在8051中，DPTR分別由DPH和DPL組成，因此對DPTR的選取實際上是對特殊功能寄存器DPH0、DPL0和DPH1、DPL1的選取。

　　基于以上的設計思路，筆者分別在涉及DPTR操作的3個模塊中進行了相應的修改。本設計所選用MCS8051核由VHDL語言設計，完全兼容標準8051指令集。

　　在SFR讀寫模塊中，應針對讀、寫模塊分別進行修改。通過分析MCS8051設計代碼可知，對于DPTR的讀操作，是通過將DPTR中數據傳送給數據暫存寄存器S_REGDATA，再通過對S_REGDATA進行讀操作來實現的，因此可在進行DPTR數據暫存前，利用選擇位dps來對DPTR進行選取。具體示意如圖2所示。

　　在對DPTR進行寫操作時，實際上是對DPH和DPL進行操作（DPH地址為83H，DPL地址為82H），因此對DPTR進行寫操作時需對DPH和DPL分別進行操作。在MCS8051中對SFR的寫操作，實際上是先將要寫入的數據暫存在S_DATA寄存器中，再通過將S_DATA數據分別寫入DPH和DPL來實現的。因此可在S_DATA數據寫入前對DPTR0和DPTR1進行選擇判斷，來實現對DPTR0和DPTR1的寫操作，即dps＝1時，將S_DATA數據寫入DPH1和DPL1；dps＝0時，將S_DATA數據寫入DPH0和DPL0，具體結構如圖3所示。

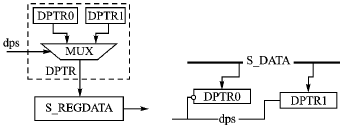

圖2? DPTR讀模塊示意圖　　　　圖3? DPTR寫模塊結構圖

　　在PC指針模塊和片外RAM地址模塊中，由于也是涉及DPTR的讀操作，因此該模塊的修改與SFR讀模塊中的修改類似，也是利用dps來實現DPTR0、DPTR1的選取。

3? 仿真測試

　　在MCS8051中，針對以上3個模塊分別作了修改，將DPTR擴展為兩組，通過對DPTR_SEL（設定為SFR的E1H）中DPTR狀態標志位dps進行操作，來實現對DPTR0和DPTR1的選取，并利用仿真軟件Modelsim6.0進行了仿真測試。由于在實現DPTR擴展時主要針對SFR讀寫模塊、PC指針模塊和片外RAM地址模塊這3個模塊進行了修改，因此對于DPTR擴展的仿真測試也分3個模塊進行。

3.1? 針對SFR讀寫模塊的測試

　　該模塊的測試主要為測試DPTR0和DPTR1的數據傳輸。首先對DPTR狀態標志dps位進行操作，分別選取DPTR0和DPTR1；其次分別對其進行寫操作；最后將DPTR0和DPTR1中數據值依次輸出寄存器A中。具體波形如圖4所示。

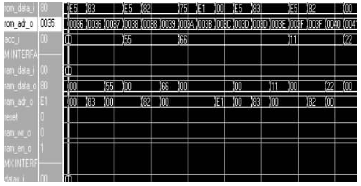

圖4? SFR讀寫測試波形

　　由圖4可知，在執行指令75E100前后（即將dps復位,選取DPTR0），DPH和DPL輸出（執行指令E583,E582）到寄存器A中的值不同。指令75E100執行前DPH輸出為55，DPL輸出為66，執行后輸出分別為11和22，因此表明通過dps進行DPTR選取，讀寫操作無誤，即對SFR讀寫模塊的修改無誤。

3.2? 針對PC指針的數據查表測試

　　針對此模塊，進行了一個查表測試，即向DPTR0和DPTR1中分別寫入data1和data2兩個數據表的地址；而后利用dps選取DPTR0和DPTR1，再分別對其進行數據查表輸出。具體波形如圖5所示。

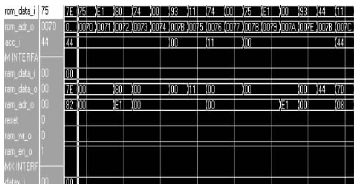

圖5? PC指針的數據查表波形

　　選取DPTR1（已存入data2地址，執行指令75E180）后，將寄存器A清零(執行指令7400)，并將查表數據輸出（執行指令93），輸出數據為11H；而后選取DPTR0,再次將寄存器A清零，并進行查表輸出，輸出數據為44H。對比可發現輸出數據與表中數據一致。由此表明，通過dps選取DPTR0和DPTR1，進行數據查表操作無誤，即對PC指針模塊的修改無誤。

3.3? 片外RAM數據讀寫測試

　　對于片外RAM數據讀寫測試，即大規模數據轉移，測試方案為：首先將DPTR0和DPTR1中分別寫入地址adr0和adr1,再分別對這兩個地址寫入數據，最后將這兩個地址的數據通過DPTR0和DPTR1讀出，將讀出的結果與寫入結果對比，具體測試波形如圖6所示。

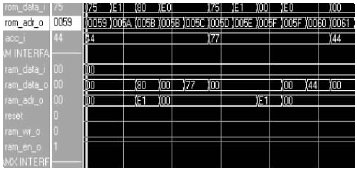

圖6? 片外RAM數據讀寫波形

　　將dps置位（執行指令75E180）選取DPTR1后，將片外RAM中adr1數據讀出，輸出數據為77H；將dps復位（執行指令75E100）選取DPTR0后,將adr0數據讀出，輸出數據為44H。經對比可發現與所寫入的數據一致。由此可表明，通過dps選擇DPTR0和DPTR1對片外RAM進行數據讀寫無誤，即表明對片外RAM地址模塊的修改無誤。

3.4? FPGA仿真測試

　　基于MCS8051這款8051微控制器，我們還進行了實際的FPGA仿真測試。首先利用RS232接口，在從計算機上將大規模數據接收并寫入到MCS8051片外RAM的地址adr0中；再利用例程2所給方法，進行大規模數據轉移，將數據轉移寫入到地址adr1中；最后通過RS232接口將adr1中數據發送到計算機。通過對比發送和接收的數據發現，筆者對于DPTR的擴展無誤。

結語

　　通過擴展DPTR可使8051在大規模數據轉移時的執行效率大大提高，這使得采用擴展8051作為微控制器的嵌入式系統，在大規模數據轉移時，其處理速度將大大提高。利用文中所闡述的方法也可將DPTR擴展為多組，但其具體應用意義尚需進一步探討。
