單片機教程二十四:單片機鍵盤接口程序設計

鍵盤是由若干按鈕組成的開關矩陣，它是單片機系統中最常用的輸入設備，用戶能通過鍵盤向計算機輸入指令、地址和數據。一般單片機系統中采和非編碼鍵盤，非編碼鍵盤是由軟件來識別鍵盤上的閉合鍵，它具有結構簡單，使用靈活等特點，因此被廣泛應用于單片機系統。
?
?
按鈕開關的抖動問題
?
?

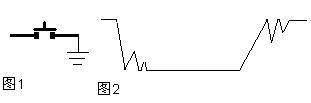

組成鍵盤的按鈕有觸點式和非觸點式兩種，單片機中應用的一般是由機械觸點組成的。在下圖中，當開

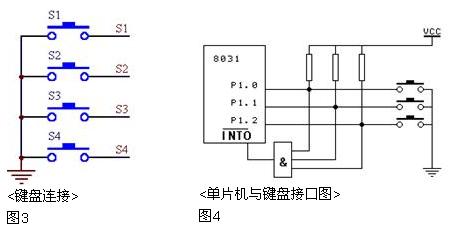

1、通過1/0口連接。將每個按鈕的一端接到單片機的I/O口，另一端接地，這是最簡單的辦法，如圖3所示是實驗板上按鈕的接法，四個按鈕分別接到P3.2 、P3.3、P3.4和P3.5。對于這種鍵各程序能采用持續查詢的辦法，功能就是：檢測是否有鍵閉合，如有鍵閉合，則去除鍵抖動，判斷鍵號并轉入對應的鍵處理。下面給出一個例程。其功能很簡單，四個鍵定義如下：
?
P3.2：開始，按此鍵則燈開始流動（由上而下）
P3.3：停止，按此鍵則停止流動，所有燈為暗
P3.4：上，按此鍵則燈由上向下流動
P3.5：下，按此鍵則燈由下向上流動
UpDown EQU 00H ;上下行標志
StartEnd EQU 01H ;起動及停止標志
LAMPCODE EQU 21H ;存放流動的數據代碼
ORG 0000H
AJMP MAIN
ORG 30H
MAIN:
MOV SP,#5FH
MOV P1,#0FFH
CLR UpDown ;啟動時處于向上的狀態
CLR StartEnd ;啟動時處于停止狀態
MOV LAMPCODE,#0FEH ;單燈流動的代碼
LOOP:
ACALL KEY ;調用鍵盤程序
JNB F0,LNEXT ;如果無鍵按下，則繼續
ACALL KEYPROC ;不然調用鍵盤處理程序
LNEXT:
ACALL LAMP ;調用燈顯示程序
AJMP LOOP ;反復循環，主程序到此結束
DELAY:
MOV R7,#100
D1: MOV R6,#100
DJNZ R6,$
DJNZ R7,D1
RET
;----------------------------------------延時程序，鍵盤處理中調用
KEYPROC:
MOV A,B ;從B寄存器中獲取鍵值
JB ACC.2,KeyStart ;分析鍵的代碼，某位被按下，則該位為1（因為在鍵盤程序中已取反）
JB ACC.3,KeyOver
JB ACC.4,KeyUp
JB ACC.5,KeyDown
AJMP KEY_RET
KeyStart:
SETB StartEnd ;第一個鍵按下后的處理
AJMP KEY_RET
KeyOver:
CLR StartEnd ;第二個鍵按下后的處理
AJMP KEY_RET
KeyUp: SETB UpDown ;第三個鍵按下后的處理
AJMP KEY_RET
KeyDown:
CLR UpDown ;第四個鍵按下后的處理
KEY_RET:RET
KEY:
CLR F0 ;清F0，表示無鍵按下。
ORL P3,#00111100B ;將P3口的接有鍵的四位置1
MOV A,P3 ;取P3的值
ORL A,#11000011B ;將其余4位置1
CPL A ;取反
JZ K_RET ;如果為0則一定無鍵按下
ACALL DELAY ;不然延時去鍵抖
ORL P3,#00111100B
MOV A,P3
ORL A,#11000011B
CPL A
JZ K_RET
MOV B,A ;確實有鍵按下，將鍵值存入B中
SETB F0 ;設置有鍵按下的標志
K_RET:
ORL P3,#00111100B ;此處循環等待鍵的釋放
MOV A,P3
ORL A,#11000011B
CPL A
JZ K_RET1 ;直到讀取的數據取反后為0說明鍵釋放了，才從鍵盤處理程序中返回
AJMP K_RET
K_RET1:
RET
D500MS: ;流水燈的延遲時間
PUSH PSW
SETB RS0
MOV R7,#200
D51: MOV R6,#250
D52: NOP
NOP
NOP
NOP
DJNZ R6,D52
DJNZ R7,D51
POP PSW
RET
LAMP:
JB StartEnd,LampStart ;如果StartEnd=1，則啟動
MOV P1,#0FFH
AJMP LAMPRET ;不然關閉所有顯示，返回
LampStart:
JB UpDown,LAMPUP ;如果UpDown=1，則向上流動
MOV A,LAMPCODE
RL A ;實際就是左移位而已
MOV LAMPCODE,A
MOV P1,A
LCALL D500MS
AJMP LAMPRET
LAMPUP:
MOV A,LAMPCODE
RR A ;向下流動實際就是右移
MOV LAMPCODE,A
MOV P1,A
LCALL D500MS
LAMPRET:
RET
END
?
?
以上程序功能很簡單，但它演示了一個單片機鍵盤處理程序的基本思路，程序本身很簡單，也不很實用，實際工作中還會有好多要考慮的因素，比如主循環每次都調用燈的循環程序，會造成按鈕反應“遲鈍”，而如果一直按著鍵不放，則燈不會再流動，一直要到松開手為止，等等，大家能仔細考慮一下這些問題，再想想有什么好的解決辦法。
?
?
2、采用中斷方式：如圖4所示。各個按鈕都接到一個與非上，當有任何一個按鈕按下時，都會使與門輸出為低電平，從而引起單片機的中斷，它的好處是不用在主程序中持續地循環查詢，如果有鍵按下，單片機再去做對應的處理。
