? 在普通方式下其串行通信速率為16．3kbps，而超速工作模式時的速率可達 142kbps，片內16位循環冗余校驗碼生成器可用于檢測通信的正確性。DS2450是DALLAS公司生產的單總線四通道逐次逼近式A／D轉換器芯片，它的輸入電壓范圍、轉換精度位數和報警門限電壓均可編程；每個通道均可用各自的存儲器來存儲電壓范圍設置、轉換結果和門限電壓等參數。DS2450采用8腳SOIC小體積封裝。它既可用單5V電源供電，也可采用寄生電源方式供電，芯片正常工作時的功耗僅2.5mW，空閑時的功耗為25μW。多個DS2450或其它功能的具有MicroLAN接口的單總線芯片可以并聯，CPU只需一根端口線就能與諸多單總線芯片通信，而且占用微處理器的端口較少，因此可節省大量的引出腳和邏輯電路。

　　1 DS2450的引腳排列和內部結構? ?DS2450?PDF下載

　　1．1? 引腳功能

　　DS2450采用8腳SOIC封裝，其管腳功能描述如下：

• 　　1腳（VDD）：工作電源接入端；
• 　　2腳（N．C）：懸空引腳；
• 　　3腳（DATA）：串行數據輸入／輸出端；
• 　　4腳（GND）：接地端；
• 　　5腳（AIN－A）：A路模擬電壓輸入端；
• 　　6腳（AIN－B）：B路模擬電壓輸入端；
• 　　7腳（AIN－C）：C路模擬電壓輸入端；
• 　　8腳（AIN－D）：D路模擬電壓輸入端。

　　1．2? 內部結構

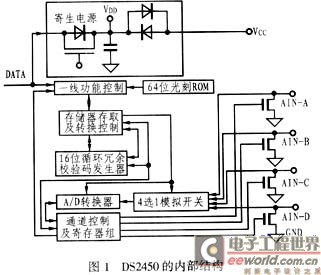

　　DS2450的內部結構如圖1所示。其中光刻ROM中的64位序列號是出廠前被光刻好的，它可以被看作是該DS2450的地址序列碼。64位光刻 ROM的排列是：開始8位（20H）為產品類型標號，接著的48位是該DS2450自身的序列號，最后8位是前面56位的循環冗余校驗碼（CRC＝X⁸＋X⁵＋X⁴＋1）；光刻ROM的作用是使每一個單總線器件的地址都各不相同，以便在一根總線上掛接多個單總線芯片。

　　對于一線端口，在ROM功能建立之前，其它功能是無法實現的。總線控制器必須首先通過DATA引腳為DS2450提供一個ROM功能控制命令（8位）。它的7個功能控制命令為：

　?。?）讀ROM，命令字［33H］；

　?。?）匹配ROM［55H］；

　?。?）搜索ROM［F0H］；

　?。?）跳過ROM［CCH］；

　?。?）條件搜索ROM［ECH］；

　?。?）超速跳過ROM［3CH］；

　?。?）超速匹配ROM［69H］。

　　其中超速跳過ROM或超速匹配ROM命令執行后可使串行通信速率高達142kbps。如果多個器件連接在一線上，這些命令可對每個器件的64位ROM 部分進行操作，并挑選出一個特定的器件。然后對選中的DS2450執行下一步的A／D轉換控制命令以及讀寫存儲器命令，所有命令或數據的讀／寫均從最低位開始。?

　　1．3? 存儲器

　　DS2450內部有24個地址相連的8位存儲器，可將其分成3頁，每頁8字節。第0頁為A／D轉換結果存儲器，每個通道占2個字節共16位。當芯片上電復位時，該頁清0；第1頁為A／D轉換控制與狀態存儲器；第2頁為各通道輸入高／低限報警值存儲器。

　　2? 轉換與讀／寫控制

　　2．1? 轉換控制

　　DS2450的轉換控制首先通過其DATA端串行送出轉換命令字［3CH］，然后送出通道選擇字和預置控制字，最后啟動A／D轉換器進行轉換。DS2450的通道選擇字和預置控制字的各位含義如表1所列。

　　在通道選擇字中，對應位為1表示該通道參與轉換。在同時選擇多個通道時，其轉換順序?yàn)锳→B→C→D，未選中的通道將被跳過。其A／D轉換的時間可近似為：

　　轉換時間＝通道數×轉換精度位數×80μs＋160μs。

　　當所有通道轉換完畢后，系統將發出讀存儲器命令以獲得轉換結果和對應的狀態。

　　預置控制字可用于對相應通道的轉換結果存儲器進行預置。當SET、CLR＝00時，為不預置，即保持上次轉換值；當SET、CLR＝01時，轉換前預置為全0；當SET、CLR＝10時，預置為全1；而SET、CLR＝11為無效組合。??

　　2．2? 存儲器讀／寫控制

　　讀存儲器命令可用于讀取轉換結果、工作狀態和門限設定值等?？偩€管理器首先送出讀存儲器命令字［AAH］，然后送出兩字節的16位“起始數據”存儲器地址，并在總線上讀取一個字節的數據后，地址自動加1，緊接著讀取下一個數據；當一頁讀完后，隨后讀取的兩個字節為內部自動產生的16位循環冗余校驗碼，它是由前面送出的命令字、地址和讀取的存儲器數據并根據下列表達式生成的：

CRC16＝X¹⁶＋X¹⁵＋X²＋1

　　寫存儲器命令主要針對第1頁和第2頁存儲器，其目的是寫入各通道的工作方式控制字和對應通道的高、低門限設定值。總線管理器首先送出寫存儲器命令字［55H］，然后送出兩字節的16位存儲器起始地址，接著逐個送出要寫入的數據，其地址也是自動加1。若在剛寫完一個數據后執行讀操作，讀出的數據應剛好為前一次寫入的數據，可利用這一特點對寫入和讀出的數據進行比較，以判斷傳輸?shù)恼_性。

　　如果在軟件校驗時發現讀／寫中的傳輸錯誤，則必須對DS2450芯片進行初始化，并重新進行讀／寫操作。

　　2．3? DS2450的工作時序

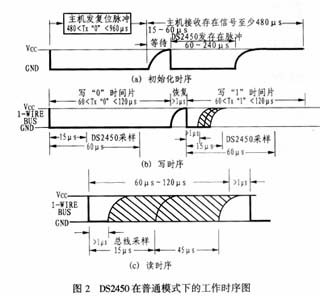

　　DS2450的一線工作協議流程是：初始化→ROM功能命令→存儲器讀寫／轉換控制功能命令→傳輸數據。其工作時序包括初始化時序、寫時序和讀時序，圖2給出了普通工作模式下的工作時序。

　　3? DS2450與單片機的典型接口設計

　　圖3是MCS－51系列單片機與DS2450的典型連接電路。其中DS2450的DATA端接AT89C51的P1．0，該電路采用外接電源供電方式，其DS2450的VCC端用 5V電源供電。此例僅對D通道進行A／D轉換，AIN－D接模擬信號輸入；AIN－A和AIN－B外接上拉電阻到電源，其輸出可作為D通道的高、低限報警信號。

　　如果單片機系統所用的晶振頻率為12MHz，那么可根據DS2450的初始化時序、寫時序和讀時序來分別編寫三個子程序：其中INIT為初始化子程序，可用于發送復位脈沖并接收存在脈沖；WRITE為寫（命令或數據字節）子程序；READ為讀數據子程序。所有要讀寫的命令或數據字節均被放在A寄存器中。

　　通過主機控制DS2450來完成A／D轉換一般要經過以下幾個步驟：初始化、發ROM功能命令和相應的64位光刻ROM數據、選中特定芯片、寫入工作方式控制字和高／低限門限值、發轉換控制命令、讀取轉換值及狀態等。

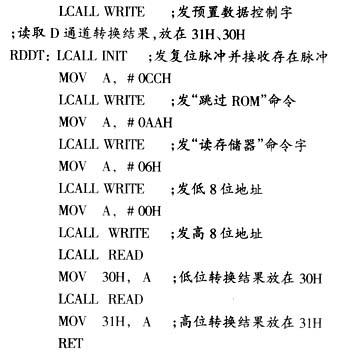

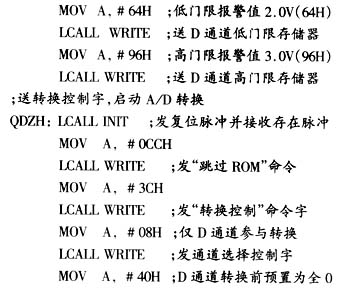

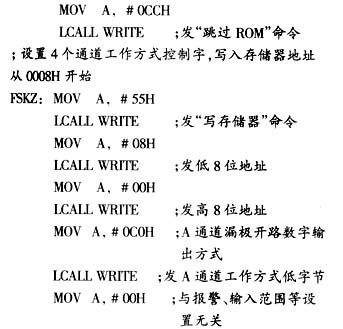

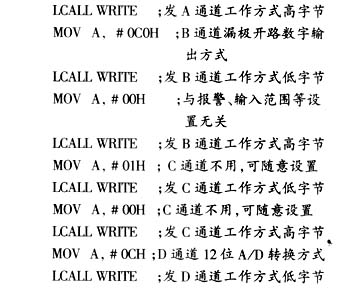

　　如果將D通道設定為5．1V輸入范圍，轉換精度為12位，高報警門限為3．0V（96H），低報警門限為2．0V（64H），并將通道A和通過B作為報警輸出，最后將轉換結果放在30H和31H處，那么其子程序CTLAD的具體程序清單如下：

　　CTLAD：LCALLINIT；發復位脈沖并接收存在脈沖

　　如果一線上掛接有多個DS2450以及其他單總線接口芯片，那么采用寄生電源供電和超速模式工作且要求在通訊中進行校驗的子程序CTLAD的編寫可能會復雜一些。
