??? RS-232是EIA(Electronics Industries Association)電平．信號電平采用負邏輯，邏輯"1"=一12V，邏輯"0"=+12 V。這與單片機的TTL信號電平不兼容，所以RS232C與89C51單片機的串口RXD(串行接收口)和TXD(串行發送口)不能直接連接，需要跨接一個轉換器在RS232C與TTL電路之間進行電平轉換。市場上電平轉換的芯片很多，如早期廣泛使用MCl488和MCl489，MC1488是接收TTL電平．輸出RS 232C電平．MC1489是接收RS 232C電平，輸出TTL電平，該電平轉換接口的不便之處是需要±12 V工作電壓，并且功耗較大．不適用于低功耗的系統。

??? 所以系統利用了MAXIM公司生產的MAX232實現2種電平之間的轉換．其主要優點有：芯片內部有一個電壓轉換器，可以把輸入的+5 V工作電壓轉換為RS 232C接口所需的±l 2 V電壓；同時可以實現2路2種電平的雙向轉換．在該系統中可代替2片MCl488和2片MCl489，外接1個5 V的電源，而不需像MCl488和MCl489那樣外接±12 V電源，所以電路簡單，提高性能。
?
??? 在系統中，紅外測溫儀與PC機2個串行口，而89C51只有1個串口，利用可編程通用串行接口芯片8251A實現與上位Pc機通信，由于8251A串口芯片的片選端CS接到74LS138譯碼器的Y2．因此8251A的口地址為OA000H，RXCLK和TXCLK接收和發送時鐘都連接51的T1口，利用T1作為波特率發生器[1]。

3 軟件設計

??? 紅外測溫儀的串口通過MAX232直接與89C15連接，所以紅外掃描傳感頭按給定的掃描策略?huà)呙桦娏υO(shè)備，讀入溫度掃描信號，做最大值、最小值、平均值及異常剔除處理，單片機記錄掃描時間和溫度值，等待PC機命令．向PC機發送數據，發送數據流程如圖2所示。紅外傳感器通過Pc機下傳的在線工作組態控制檢測電力設備的狀態，其接收數據的流程如圖3所示。單片機與PC機之間的串行通信通過825lA，所以在通信程序中首先對825lA進行初始化編程，設置串口通信方式，確定通信協議。這些是通信程序設計的關鍵點。

(1)串口的工作方式設置

??? 通過對單片機的串口控制寄存器(SCON)的設置來完成，由于采用一幀11位的數據格式，所以89C51的串口的工作方式只能設置成方式2和方式3，數據傳輸?shù)牟ㄌ芈视?a href="http://m.makelele.cn/tags/定時器/" target="_blank">定時器控制，本系統采用方式3，單片機的串行接收的l幀數據中，奇偶校驗位由SCON的TB8和RB8(第9位數據)來完成校驗功能。

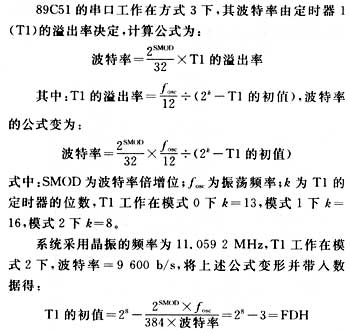

(2)串口波特率的設定
