SPMC65P2404A在智能測溫系統中的應用

SPMC65P2404A在智能測溫系統中的應用

本文簡要介紹了溫度傳感器DS18B20的特點，分析了智能測溫的應用，設計了以凌陽SPMC65P2404A單片機為核心的溫度采集系統。

1.1?? 引言

　　智能溫度傳感器(亦稱數字溫度傳感器)產生于20世紀90年代。它是微電子技術、計算機技術和自動測試技術(ATE)的結晶。目前，國際上已開發出多種智能溫度傳感器系列產品。智能溫度傳感器內部都包含溫度傳感器、A/D轉換器、信號處理器、存儲器(或寄存器)和接口電路。有的產品還帶多路選擇器、中央控制器、隨機存取存儲器(RAM)和只讀存儲器(ROM)。智能溫度傳感器的特點是能輸出溫度數據及相關的溫度控制量，適配各種微控制器(MCU)；并且它是在硬件的基礎上通過軟件來實現測試功能的，其智能化程度也取決于軟件的開發水平。

1.2?? 智能測溫應用

1.2.1?? 智能測溫在農業大棚溫控系統中的應用

　　溫度的監視和控制可以說是在現在農業最常用的技術，目前農村幾乎每家都有離房屋一定距離的室外育秧棚，但大部分使用的是普通溫度計，且溫度計智能放在育秧棚內，棚內有露水，不易看清溫度，需多次來回察看，很不方便，稍微不注意，便會出現溫度偏高，秧苗壞死的情況。隨著現在信息技術的飛速發展和傳統工業的逐步改造的實現，能夠獨立工作的溫度檢測、顯示及報警系統，迫切需求于現代農業技術。

1.2.2?? 智能測溫在化學工業上的應用

　　在化工領域中，經常需要檢測和控制反應釜中的液體的溫度，使之能夠穩定在一定的范圍之內。只有這樣才能得到可靠的試驗數據或者得到合格的產品，這就要求系統對溫度的檢測，具有足夠的精度和真實性，控制要有足夠的精度，并且盡可能具有較低的成本，這樣的產品才具有真實價值。本智能測溫恰具有這樣的優勢，由于其可直接輸出數字量，不需要A/D轉換，與單片機接口容易，成為原來傳統使用的熱電偶、熱電阻理想的替代品。

1.2.3?? 智能測溫在糧庫溫度監測系統中的應用

　　保證糧庫中儲藏糧食的安全，一個十分重要的條件就是要求糧食儲藏溫度保持在18℃ ～ 20℃之間。對于出現不正常升溫，要求能夠迅速的監測到，并且報警，使工作人員可以馬上采取措施降溫，如打開通排風設備等。本智能測溫系統，可以程序設定9 ～ 12位的分辨率，測量溫度范圍為- 55℃ ～ + 125℃，在- 10℃ ～ + 85℃范圍內，精度為± 0.5℃。DS18B20支持"一線總線"接口，用一根線對信號進行雙向傳輸，具有接口簡單，容易擴展等優點，適用于單主機、多從機構成的系統。DS18B20 測量的現場溫度直接以"一線總線"的數字方式傳輸，提高了系統的抗干擾性，適合于各種惡劣環境的現場溫度測量。糧庫多點溫度監測系統上位機采用PC 機，下位機由單片機和測溫網絡構成。溫度監測系統能夠?qū)Z庫的溫度進行連續24 小時不間斷的監控，超過設定溫度的值立即進行聲光報警。

1.2.4?? 智能測溫在中央空調上的應用

　　隨著人們生活水平的提高，住房條件的改善，人們對空調的舒適性和空氣品質的要求越來越高. 分體式空調已不能滿足人們的要求，戶式中央空調得到了迅猛的發展. 目前它的控制技術較多借鑒中央空調系統，靠設置機械溫控開關來實現房間的恒溫控制. 這種控制方法，一方面操作不便，另一方面因溫度波動范圍大，影響人的舒適感，而且會造成一定的能量損耗. 在我們?cè)O(shè)計的智能測溫系統中，測量精度高，熱慣性小，硬件連線簡單，可靠性強。
另外，只能測溫系統還可廣泛應用于火災報警系統、土木工程、煤礦等農業和工業的各個行業，應用前景非常廣泛。

1.3?? 總體方案介紹

圖1 智能測溫原理圖

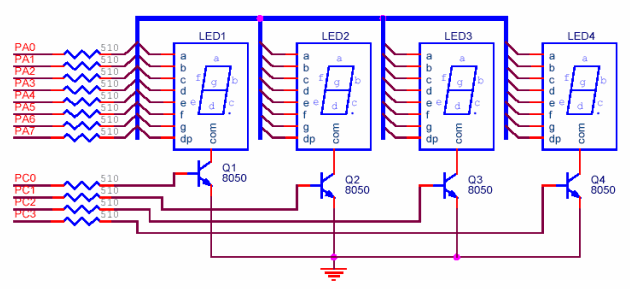

顯示部分：

另外，根據使用情況的不同，還可以加上聲光報警以及與PC機通信部分。

1.4?? 芯片簡介

　　SPMC65P2404A屬于8位通用單片機系列，為針對家用電器、工業控制應用設計的工業級芯片；并為其應用領域作了具有針對性的增強設計；如：抗干擾能力，增強的復位系統，該系列單片機最突出的優點在于抗干擾能力，廣泛應用于家用電器、工業控制、儀器儀表、安防報警、計算機外圍等領域。

芯片簡介：
■SPMC65 CPU
-支持182條指令
-支持11種尋址方式
-系統時鐘頻率最高可達8MHz
-支持位操作指令（置1、清零、取反、測試）

■存儲空間
-4K字節的程序空間（OTP），并且可設置保密功能。
-192字節的RAM（含堆?？臻g）

■I/O端口
-23（28 Pin）/15（20 Pin）個具有復用功能的雙向I/O端口
-可編程設置為帶上拉/下拉電阻輸入或者懸浮輸入
-其中2個I/O 端口能提供20mA 的吸入電流

■中斷管理
-外部中斷選項：非屏蔽中斷NMI或可屏蔽中斷IRQ
-支持4個外部中斷，其中的一個可設置為非屏蔽中斷NMI
-12個內部中斷

■復位管理
-上電復位(POR)
-低電壓復位(LVR)
-看門狗復位(WDR)
-外部復位(ERST)
-非法地址復位(IAR)

■時鐘管理
-3種時鐘源：晶體/陶瓷振蕩器、RC振蕩器、外部時鐘輸入
-在RC振蕩模式下，能夠輸出時鐘信號

■電源管理
-2種省電模式：STOP模式、HALT模式

■2個外圍模擬電路
-8通道10位精度的A/D轉換器（100KHz）
-低電壓復位（2.5V/4V）

■2通道8位定時/計數器(Timer0,Timer2)
-定時、計數功能
-捕獲功能（8位脈寬測量）
-8位比較輸出功能

■2通道16位定時/計數器(Timer1,Timer3)
-定時、計數功能
-捕獲功能（8位脈寬/周期測量，或16位脈寬測量）
-16位比較輸出功能
-12位PWM輸出功能

■時基定時器
-頻率選擇：1KHz ~ 62.5KHz @8MHz

■蜂鳴器輸出
-頻率選擇：1KHz ~ 2MHz @8MHz

■可編程看門狗定時器
-頻率選擇：1.5Hz ~ 195Hz @25KHz

1.5?? DS18B20單線數字溫度傳感器

　　由DALLAS半導體公司生產的DS18B20型單線智能溫度傳感器,屬于新一代適配微處理器的智能溫度傳感器,可廣泛用于工業、民用、軍事等領域的溫度測量及控制儀器、測控系統和大型設備中。它具有體積小，接口方便，傳輸距離遠等特點。
DS18B20的性能特點：
◆采用單總線專用技術，既可通過串行口線，也可通過其它I/O口線與微機接口，無須經過其它變換電路，直接輸出被測溫度值（9位二進制數，含符號位）
◆測溫范圍為-55℃ ~~~ +125℃，測量分辨率為0.0625℃,
◆內含64位經過激光修正的只讀存儲器ROM
◆適配各種單片機或系統機
◆用戶可分別設定各路溫度的上、下限
◆內含寄生電源。???

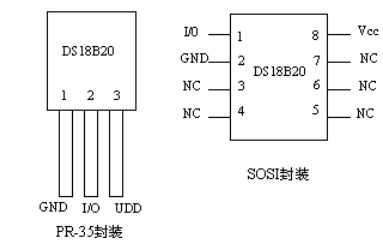

　　DS18B20內部結構主要由四部分組成：64位光刻ROM,溫度傳感器,非揮發的溫度報警觸發器TH和TL,高速暫存器。DS18B20的管腳排列如圖2所示。
