6位數顯頻率計數器

1．實驗任務

利用AT89S51單片機的T0、T1的定時計數器功能，來完成對輸入的信號進行頻率計數，計數的頻率結果通過8位動態數碼管顯示出來。要求能夠?qū)?－250KHZ的信號頻率進行準確計數，計數誤差不超過±1HZ。

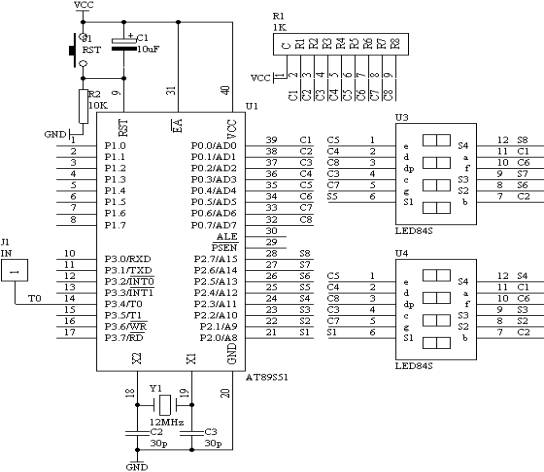

2．電路原理圖

3．系統板上硬件連線

（1）．把“單片機系統”區域中的P0.0－P0.7與“動態數碼顯示”區域中的ABCDEFGH端口用8芯排線連接。

（2）．把“單片機系統”區域中的P2.0－P2.7與“動態數碼顯示”區域中的S1S2S3S4S5S6S7S8端口用8芯排線連接。

（3）．把“單片機系統”區域中的P3.4（T0）端子用導線連接到“頻率產生器”區域中的WAVE端子上。

4．程序設計內容

（1）．定時/計數器T0和T1的工作方式設置，由圖可知，T0是工作在計數狀態下，對輸入的頻率信號進行計數，但對工作在計數狀態下的T0，最大計數值為fOSC/24，由于fOSC＝12MHz，因此：T0的最大計數頻率為250KHz。對于頻率的概念就是在一秒只數脈沖的個數，即為頻率值。所以T1工作在定時狀態下，每定時1秒中到，就停止T0的計數，而從T0的計數單元中讀取計數的數值，然后進行數據處理。送到數碼管顯示出來。

（2）．T1工作在定時狀態下，最大定時時間為65ms，達不到1秒的定時，所以采用定時50ms，共定時20次，即可完成1秒的定時功能。

5．C語言源程序

#include
unsigned char code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x00,0x40};
unsigned char dispbuf[8]={0,0,0,0,0,0,10,10};
unsigned char temp[8];
unsigned char dispcount;
unsigned char T0count;
unsigned char timecount;
bit flag;
unsigned long x;
void main(void)
{
    unsigned char i;
    TMOD=0x15;
    TH0=0;
    TL0=0;
    TH1=(65536-4000)/256;
    TL1=(65536-4000)%6;
    TR1=1;
    TR0=1;
    ET0=1;
    ET1=1;
    EA=1;
    while(1)
    {
        if(flag==1)
        {
            flag=0;
            x=T0count*65536+TH0*256+TL0;
            for(i=0;i<8;i++)
            {
                temp[i]=0;
            }
            i=0;
            while(x/10)
            {
                temp[i]=x;
                x=x/10;
                i++;
            }
            temp[i]=x;
            for(i=0;i<6;i++)
            {
                dispbuf[i]=temp[i];
            }
            timecount=0;
            T0count=0;
            TH0=0;
            TL0=0;
            TR0=1;
        }
    }
}
void t0(void) interrupt 1 using 0
{
    T0count++;
}
void t1(void) interrupt 3 using 0
{
    TH1=(65536-4000)/256;
    TL1=(65536-4000)%6;
    timecount++;
    if(timecount==250)
    {
        TR0=0;
        timecount=0;
        flag=1;
    }
    P0=dispcode[dispbuf[dispcount]];
    P2=dispbit[dispcount];
    dispcount++;
    if(dispcount==8)
    {
        dispcount=0;
    }
}
