1． 實驗任務
利用取表的方法，使端口P1做單一燈的變化：左移2次，右移2次，閃爍2次（延時的時間0.2秒）。

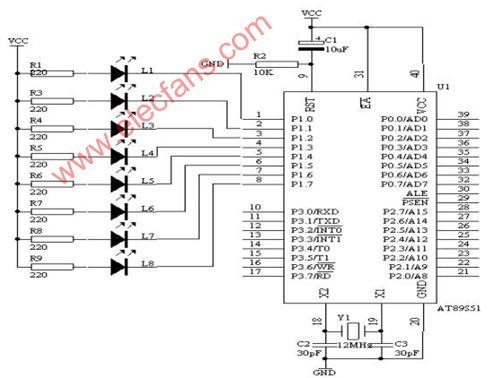

2． 電路原理圖?

?
圖4.5.1
3． 系統板上硬件連線
　　把“單片機系統”區域中的P1.0－P1.7用8芯排線連接到“八路發光二極管指示模塊”區域中的L1－L8端口上，要求：P1.0對應著L1，P1.1對應著L2，……，P1.7對應著L8。
4． 程序設計內容
在用表格進行程序設計的時候，要用以下的指令來完成
（1）． 利用MOV　DPTR，＃DATA16的指令來使數據指針寄存器指到表的開頭。
（2）． 利用MOVC　A，＠A＋DPTR的指令，根據累加器的值再加上DPTR的值，就可以使程序計數器PC指到表格內所要取出的數據。
因此，只要把控制碼建成一個表，而利用MOVC　A，＠A＋DPTR做取碼的操作，就可方便地處理一些復雜的控制動作，取表過程如下圖所示：

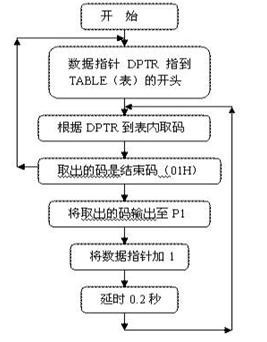

5． 程序框圖?

?
圖4.5.2
6． 匯編源程序
ORG 0
START: MOV DPTR,#TABLE
LOOP: CLR A
MOVC A,@A+DPTR
CJNE A,#01H,LOOP1
JMP START
LOOP1: MOV P1,A
MOV R3,#20
LCALL DELAY
INC DPTR
JMP LOOP
DELAY: MOV R4,#20
D1: MOV R5,#248
DJNZ R5,$
DJNZ R4,D1
DJNZ R3,DELAY
RET
TABLE: DB 0FEH,0FDH,0FBH,0F7H
DB 0EFH,0DFH,0BFH,07FH
DB 0FEH,0FDH,0FBH,0F7H
DB 0EFH,0DFH,0BFH,07FH
DB 07FH,0BFH,0DFH,0EFH
DB 0F7H,0FBH,0FDH,0FEH
DB 07FH,0BFH,0DFH,0EFH
DB 0F7H,0FBH,0FDH,0FEH
DB 00H, 0FFH,00H, 0FFH
DB 01H
END
7． C語言源程序
#include
unsigned char code table[]={0xfe,0xfd,0xfb,0xf7,
0xef,0xdf,0xbf,0x7f,
0xfe,0xfd,0xfb,0xf7,
0xef,0xdf,0xbf,0x7f,
0x7f,0xbf,0xdf,0xef,
0xf7,0xfb,0xfd,0xfe,
0x7f,0xbf,0xdf,0xef,
0xf7,0xfb,0xfd,0xfe,
0x00,0xff,0x00,0xff,
0x01};
unsigned char i;
void delay(void)
{
unsigned char m,n,s;
for(m=20;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
void main(void)
{
while(1)
{
if(table[i]!=0x01)
{
P1=table[i];
i++;
delay();
}
else
{
i=0;
}
}
}
