0 引言

MTK公司第三代單芯片MTl389問世以來，以較高的性價比得到業界的認同，在國產主流機種以及部分進口機中得到了廣泛應用。因此，有必要對以 MTl389單芯片組成的DVD系統的原理進行分析。筆者對MTl389單芯片組成的DVD整機電路進行了較為全面的測試，并結合多年的實踐經驗和教學成果，對此系統的主要工作原理進行了分析，供同行和愛好者參閱。

1 由MT1389組成的單片DVD機基本組成

1．1 單芯片DVD系統方框圖

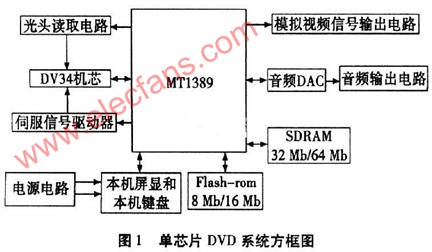

1．2 單芯片DVD系統組成說明

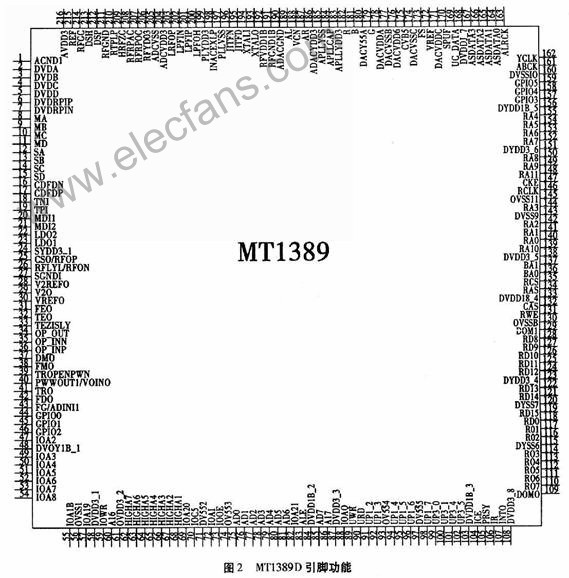

在圖1中，MTl389完成前置放大、數字伺服控制、系統控制、音視頻解碼、視頻編碼、視頻數模轉換等功能，并內置Ac-3和DTS解碼器，因此也稱其為單芯片DVD系統。MT1389引腳功能如圖2所示。

該芯片可與驅動IC，SDRAM存儲器，F(xiàn)lash-Rom存儲器、音頻DAC數／模轉換電路等一起構成DVD系統。集成了模擬信號前端處理器、能夠執行光盤伺服控制的數字伺服處理器、能夠進行MPEGl／MPEG2／MPEG4／JPEG等格式視頻信號解碼以及DVD-Audio／Dolby Digital(AC-3)／D-TS／MP3等格式音頻信號處理的AV解碼器，此外還內置了進行系統控制的32位CPU(RISC)。還含有6個12 bit、108 MHz數字視頻轉換器，可提供目前在高價機型上才擁有的畫質。

該芯片系統時鐘由外接27 MHz的石英晶體振蕩器與內部電路完成，其他系統時鐘可采用PLL鎖相環分頻的方法取得。I／O接口部分、模擬、數字電路用電源3．3 V±0．15 V，內部CPU用1．8 V。

系統工作存儲區外接SDRAM用作系統的工作存儲區16Mbit～64 Mbit(用于AV解碼)。外部FLASH-ROM存儲器可以選用8 Mbit～64 Mbit。

2 主要電路的組成及工作原理

2．1 激光頭讀取控制電路的組成

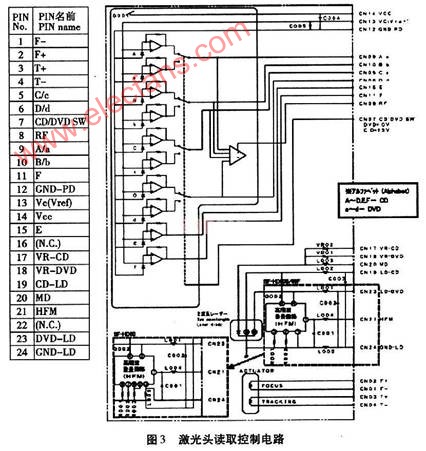

本機的激光頭組件采用日本三洋公司出品的HD60／62雙波長激光頭，由24芯軟排線與主板連接(見圖3)。具體說明如下：

⑴、⑵聚焦線圈驅動輸入端；⑶、⑷循跡線圈驅動輸入端；⑸、⑹、⑼、⑽CD／DVD光電檢測信號輸出端；⑺CD／DVD光電檢測信號選擇輸出控制輸入端；⑻CD／DVD射頻信號輸出端；⑹、⑽三光束循跡信號輸出端；⒀參考電壓輸入端；⑿、〔24〕接地端；〔14〕、〔21〕激光頭組件電源(5 V)輸入端；〔16〕、〔22〕空腳；〔17〕CD激光二極管功率調整電位器選擇信號輸入端；〔18〕DVD激光二極管功率調整電位器選擇信號輸入端；〔19〕CD激光二極管電源輸入端；⒇激光功率監測信號輸出端；〔23〕DVD激光二極管電源輸入端。

圖3中A～D、E、F為讀取CD／VCD信號用光敏管；a～d為讀取DVD信號用光敏管。激光頭組件24芯插座⑩腳為光敏檢測器工作電壓，⑩腳為參考電壓端，⑦腳為CD／DVDRF信號輸出控制端。

CD、DVD的聚焦誤差信號從光頭組件24芯接插件的⑼、⑽、⑸、⑹腳并分別加到MTl389的⑶～⑹腳以及⑻～〔11〕腳上。CD的循跡誤差信號通過 24芯接插件的〔11〕、〔15〕腳連接到MTl389D的〔18〕、〔19〕腳上。DVD的循跡誤差信號仍然由光敏管A、B、c、D取得。CD的RF信號由A～D光敏管在激光頭組件內合成為RF信號通過軟排線加24芯接插件的⑻腳并連接到MTl389的⑹腳。DVD是RF信號由光敏管a～d在激光頭組件內合成為RF信號通過軟排線加到24芯接插件的⑻腳并通過C141連接到MTl389的⑹腳。至于CONl⑻腳輸出是CD或是DVDRF信號，是由加到 24芯接插件的⑺腳的IOA信號電平的高低來決定的。

2．2 激光二極管功率控制電路

2．2．1 電路結構

主要由1389〔22〕、〔23〕腳內部電路和Q1、Q2等元件組成，工作電壓為+3．3 V／5 V，如圖4。



2．2．2 工作原理(未裝光盤時的自檢過程)

1389〔23〕腳輸出的LD01控制信號加到Ql的基極上，它的〔22〕腳輸出的信號LD02加到Q2的基極上。當機器開機后(沒有放入光盤時)，若 LD01為低電平，LD02為高電平，此時Q1的基極為低電平，由于其發射極為高電平，因此Q1導通，+3．3 v電壓通過R1加到Q1的發射極，并使集電極上產生2．2 V左右的電壓，此電壓通過L1加到24芯接插件的〔19〕腳，并通過24芯軟排線加到激光頭組件的CD激光二極管上，使之發光。由于機芯托盤上無光盤，因此很快LD01變?yōu)楦唠娖?，而LD02變?yōu)榈碗娖?，使Q2的基極為低電平，它導通后，集電極上便有2．2 V左右的電壓，通過L2加到24芯接插件的〔23〕腳在經過軟排線連接到，DVD激光二極管上，使之工作。再重復這樣一個過程后，LD01和LD02都為高電平，CD、DVD激光二極管均不發光，機芯自檢結束，機器處于等待裝盤狀態。

2．3 激光頭功率調整電位器選擇電路(CD／DVD模式選擇電路)

2．3．1 電路組成

主要由1389〔93〕腳內部電路和Q1、Q2、Q3等元件組成，工作電壓為+5 V，如圖5。



2．3．2 工作原理

1389〔93〕腳的信號IOA為低電平時，經過Rl加到Q1的基極，使其集電極為高電平，并通過R3加到Q3的柵極，使其飽和導通。由于Q3的漏極是接地的，因此它的源極也相當于接地，這樣就會使激光頭組件上的VR-DVD(DVD激光二極管功率電位器)一端接地，并且激光頭內的光敏二極管PD也連接到它的另一端上。此時，在激光頭組件24芯插座的⒇腳取出的監測信號則反映了DVD激光二極管的工作情況。這個信號通過1389的⒇和〔21〕腳輸入，經其內部的APC電路處理后去控制LD02的電平，從而起到控制激光二極管光強的目的。另外在IOA為低電平時，同時也加到了24芯接插件的⑺腳，使激光頭組件輸出的是光敏管a～d的合成信號，即DVDRF信號，此信號從24芯接插件的⑻腳輸出。

由此可見，在DVD狀態時，IOA信號為低電平。當IOA為高電平時，Q1集電極為低電平，Q3截止；高電平通過R2加到Q2的柵極，使其飽和導通，24 芯接插件的⒄腳接地，激光頭上VR-CD被選擇，CONl⒇腳上的監測信號體現了CD激光二極管的工作情況。此信號同樣加到1389D的⒇和〔21〕腳，使LD01的電平受到控制，達到控制CD激光管的目的。另外，此高電平信號選擇的是A～D光敏管的合成信號，即CDRF信號，也從24芯接插件的⑻腳輸出?？梢?，在CD狀態時，10A為高電平。

2．4 系統控制電路

系統加電后，復位信號從1389(105)腳輸入，對系統CPU進行復位。CPU讀取Flash-Rom中的操作軟件，將讀取的數據存放到隨機動態存儲器 SDRAM中，由1389內部精簡指令處理器(RISC)對CPUI／O接口以及各單元的輸入、輸出接口進行初始化。系統工作正常后，激光頭組件讀取的光盤信號從1389⑹腳輸入，經其內部的射頻信號放大器和伺服信號處理器處理后，其中視頻數據信號送到視頻解碼器進行解碼，再經數字視頻信號轉換器輸出模擬視頻信號；音頻數字信號處理器輸出的數字音頻信號經音頻輸出單元從(164)～(166)腳輸出到音頻DAC。而伺服信號中的主軸、進給、循跡和聚焦信號分別從〔37〕、〔38〕、〔41〕和〔42〕腳輸出，去控制伺服信號驅動器。

3 結束語

通過對典型機型的測試，更全面、更實際、更準確分析了整機主要電路的信號流程和工作原理。單芯片DVD機結構緊湊，體積小，功耗低，功能較完善，有豐富的音、視頻輸出接口。基于單芯片MTl389組成的DVD系統，不僅是臺式DVD機主流，而且還能容易的組成便攜式DVD機、車載DVD機、電視／DVD組合機等。
