本文針對Intel 87C196MC單片機內部存儲器的不可擦除性，對兩種情況下的使用問題提供了可以有效實現重復編程的方法，并可以推廣至其他任何帶有OTPROM的單片機系列的編程應用中。

1 87C196MC單片機內部存儲器的編程方式

Intel 87C196MC單片機支持三種編程方式：自動編程方式(使87C196MC單片機不用EPROM編程器即可從外部EPROM對自己編程)、從機編程方式(給外部EPROM編程器提供了一個標準接口)和實時編程方式(運行中編程方式，可以在軟件控制下實時對單個EPROM單元編程)。和其他方式不同，實時編程可以在不進入全EPROM編程方式下完成。

對于Intel 87C196MC單片機的OTPROM只能編程，不能擦除，但在編程時可以驗證是否已確實編程。對0TPROM可以采用2種編程方法：在從機編程方式下或在專門的OTPROM編程方式下編程。OTPROM為87C196MC單片機提供了輔助的存儲器保護手段，它可以禁止總線控制器執行外部取指周期，若企圖把一個外部地址裝載到PC寄存器，芯片將復位。這種自動復位功能對跑飛的代碼也提供了一種額外的恢復手段。使用時應根據實際需要采取不同的編程方式。

2 87C196MC單片機內部存儲器的重復編程方法

單片機87C196MC的EA引腳(外部訪問允許端，87C196MC PLCC84-36腳)用來控制訪問內部存儲器或外部存儲器。當EA=O時，所有訪問都是對片外存儲器的；當EA=1時，對2000H～5FFFH單元的訪問都是對片內OTPROM／ROM的。編程方式下，EA=12．5 V。由于復位時EA的電平被鎖存，難以通過外部硬件電路來實現程序空間的選擇。這里通過應用程序語句來控制程序地址范圍，相當于EA的電平變化作用。本文主要應用了Intel匯編語言的長跳轉指令UMP來實現控制訪問內、外存儲器的功能，下面介紹兩種常用的方法。

2.1 片內編程操作方法

所謂87C196MC單片機OTPROM的不可擦除性，實質上是不可實現從“0”到“1”的編程，而只能完成從“1”到“O”的編程。以下通過簡單的程序?qū)嵗齺斫榻B這種方法。

LJMP NEXTl
CSEG AT2600H
NEXTl:……??;

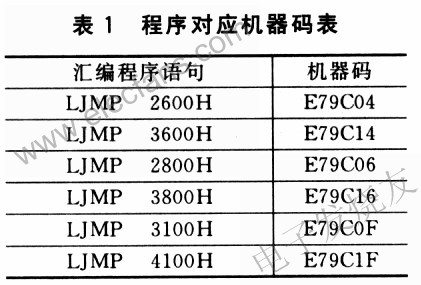

上述語句實際上代表的是LJMP2600H．其機器碼為E79C04，當?shù)刂?600H變化時，得到一組對應的機器碼，通過對這一組機器碼進行分析，就可以得到該方法的原理，如表1所列。

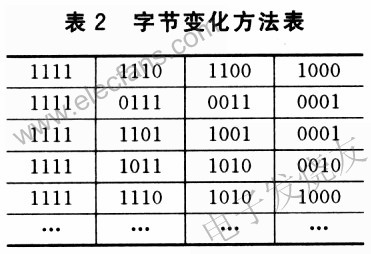

機器碼E79C04的后兩個字節代表了匯編程序語句中的地址(04代表了2600H，14代表了3600H……)。當一個字節從4位全是“1”變成4位全是“O”，且每次只有一個“l(fā)”變?yōu)椤?”時，可以有多種不同的變法，如表2所列。

由于87C196MC單片機的OTPROM只能完成從“1”到“O”的編程，而87C196MC單片機的程序從2000H開始執行，因此可以在程序從2000H執行一小段后進行跳轉，例如首先跳至4100H(對應的機器碼為E79C1F)再存儲程序的其他部分。下一次使用時，把機器碼E79C1F改為E79C1E(對應地址為4000H)，程序則跳至4000H開始執行，4100H以后的程序段不再執行。再下一次使用時，把機器碼E79C1E改為E79C1c(對應地址為3A00H)，程序則跳至3A00H開始執行，4000H以后的程序段不再執行，以此類推(即機器碼的最后一個字節變化為F→E→c，對應表2中第一組的變化)，即可以重復使用同一片單片機進行多次編程操作。

這種方法中，單片機87C196MC的引腳EA接高電平。它適用于程序簡短且沒有擴展外部存儲器，只有內部存儲器可用的情況。

2．2 片內、外編程操作方法

如果內部存儲器容量不夠或因?yàn)槠渌矫嫘枰髷U(kuò)展外部存儲器時，當然可以選擇容量較大的外部存儲器，而不使用內部存儲器，但這樣一來，程序的保密性將難以實現，而且浪費了單片機內部的存儲器空間。使用內、外結合的方法既可以滿足容量需求，叉能方便的實現加密操作。

鑒于87C196MC單片機的程序從2000H開始執行，將單片機87C196MC的引腳麗置“1”，那么單片機程序?qū)膬?nèi)部2000H開始執行?？梢栽诔绦驈?000H執行一小段后(根據實際需要任意設定)進行跳轉，此處與片內跳轉的操作有所不同，它將直接跳出單片機87C196MC片內OTPROM的2000H~5FFFH單元的范圍。當命令被執行時，會自動轉入外部存儲器的地址范圍內，例如：LJMP8000H，其中8000H是外部存儲器的地址入口，這樣就從片內存儲器轉入到外部存儲器了。可以通過修改外部存儲器(可重復擦寫)的程序來進行程序的調試，非常方便。當然，如果需要從外部存儲器轉入內部存儲器時，操作方法是類似的。

3 結 語

本文詳細分析介紹了兩種可以實現可重復編程的單片機的使用方法，而且這兩種方法可以推廣至其他任何帶有0TPROM的單片機編程，編程的思路完全相同，具體實驗證實了這兩種方法具有切實可行性。
