AT89C2051單片機內有一個串行I/O端口，通過引腳RXD[P3.0]和TXD[P3.1]可與外部電路進行全雙工的串行異步通信，發送數據時由TXD端送出，接收時數據由RXD端輸入。串口有四種工作方式，通過編程設置，可以使其工作在任一方式以滿足不同的場合。其中，方式0是8位移位寄存器輸入/輸出方式，多用與外接移位寄存器以擴展I/O端口。串口的工作方式可以參看相關的書籍，此處不做詳細介紹。方式 0的輸出是8位串行數據，通過移位寄存器可將8位串行數據變成8位并行數據輸出，也可以將外部的8位并行數據變成8位串行數據輸入。因此外接一個移位寄存器就可擴展一個8位的并行輸入/輸出接口，如果想多擴展幾個并口就需要在外部級連幾個移位寄存器。但是這種擴展也不是無限的，因?yàn)榇诘臄?shù)據是一位一位串行輸入/輸出的。如果外接的移位寄存器比較多的話那么是必影響數據輸入/輸出的速度。

　　串口外接的移位寄存器有兩種，一種是“串行輸入/并行輸出移位寄存器”(如：741一S164)，另一種是“并行輸入/串行輸出”移位寄存器(如： 74LS165)。通過寄存器的名稱就可以看出“串行輸入/并行輸出移位寄存器”是用于串口擴展并行輸出接口，“并行輸入/串行輸出”是用于串口擴展并行輸入接口。

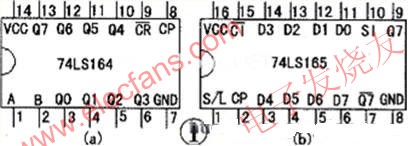

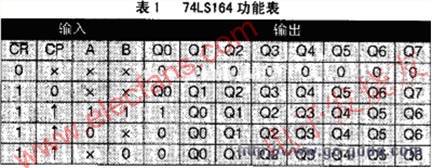

　　圖1(a)是串行輸入/并行輸出移位寄存器74LS164的管腳排列圖。其功能表見表1所示。74LS164有兩個串行數據A、B輸入端，使用時一般把它們連在一起;麗為清零輸入端，低電平有效，當該端加入低電平時，寄存器輸出Q0～Q7全為低電平。在正常情況下，清零輸入端接高電平,當CP信號上升沿到來時，數據從A、B端輸入并右移一位; Q0～Q7為并行數據輸出端，同時Q7端也是串行數據輸出端，對于串行輸入的數據，最先輸入的從Q7輸出，最后進入的從Q0輸出。CP為移位脈沖。

　　圖1(b)是另一種常用的“并行(串行)輸入/串行輸出”移位寄存器74LS165的管腳排列圖。該器件的功能表見表2。該器件能在一個信號的控制下并行置入一個8位數據，然后在時鐘脈沖的作用下逐位移出，也能使數據從另外一個引腳串行輸入。在圖1(b)中，DO～D7是并行數據輸入端。S/L端是控制信號輸入端，當為高電平時，具有移位功能;當為低電平時，將DO～D7端的數據置入到內部的移位寄存器保存。CP端為時鐘(即移位脈沖)輸入端，當S/L= 1時，CP端的每一次正跳變，都會使已存入內部的數據DO～D7從Q7端移出一位，移位的順序是D7最先從Q7端移出，Q0最后從Q7端移出。CI端為時鐘脈沖禁止端，當該端為低電平時，時鐘信號(移位脈沖)不能進入，正常工作時必須接高電平。S1為串行數據輸入端，在S/L=1時，SI端的數據在CP脈沖上升沿作用下置入Q0，因此，當CP脈沖上升沿到來時內部的數據DO～D7從Q7端移出一位同時外部數據通過SI移入一位，當經過8次CP上升沿后 DO～D7這8個數據就全部通過Q7輸出，而內部的DO～D7全部更新為通過SI的輸入的信號。例如：如果SI外接電源電壓，那么當CP上升沿到來時，Q7會移出一位數據，而S1會移入一個“1”，當經過8個上升沿后，原先置入的DO～D7全被移出，內部的Q0～Q7全被更新為 “1”。如果CP上升沿再次到來時，輸出的就是“1”。因此當8個輸入數據都通過Q7輸出后，如果還想輸入就再次必須置入新的數據

　　通過對兩種移位寄存器的分析可以得出。通過串口擴展單片機的I/O口的具體電路如圖2所示：

　　圖2(a)是通過串口擴展的并行輸出接口。RXD作為數據輸出線，TXD作為移位時鐘脈沖。每一個時鐘信號的上升沿加到74LS164的CP端時，移位寄存器將串口輸出的數據移入一位，8個時鐘脈沖過后串口輸出的8位二進制數全部移入74LS164，通過Q0-Q7并行輸出。

　　圖2(b)是通過串口擴展的并行輸入接口。同樣RXD作為數據輸入線，TXD作為移位時鐘脈沖。每一個時鐘信號的上升沿加到74LS165的CP端時，移位寄存器就將內部的數據向外移一位，通過Q7輸出。8個時鐘脈沖過后，并行輸入的8位二進制數全部移出，通過Q7串行輸入。

　　基于串口的LED數碼管靜態顯示電路

　　在串口擴展中最常用的就是基于串口的LED數碼管顯示電路。在單片機應用系統中，LED數碼管的顯示常用兩種方法：靜態顯示和動態掃描顯示。所謂靜態顯示，就是每一個顯示器都要占用單獨的具有鎖存功能的I/O接口用于筆劃段字形代碼。這樣單片機只要把要顯示的字形代碼發送到接口電路，就不用管它了，直到要顯示新的數據時,再發送新的字形碼，因此，使用這種方法單片機中CPU的開銷小?？梢蕴峁﹩为?dú)鎖存的I/O接口電路很多，常用的就是通過串口外接串并轉換器74LS164，擴展并行的I/O口。需要幾個數碼管就擴展幾個并行接口，數碼管直接接在74LS164的輸出腳上，單片機通過串口將要顯示數據的字形碼逐一的串行移出至74LS164的輸出腳上數碼管就可以顯示相應的數字。

　　如圖3所示：

　　1. 硬件設計

　　單片機AT89C2051的串口外接1片74LS164作為LED顯示器的靜態顯示接口，把AT89C2051的RXD作為數據輸出線，TXD作為移位時鐘脈沖。Q0-Q7(第3—6和10—13引腳)并行輸出端分別接LED顯示器的DP---A各段對應的引腳上。圖中采用的是共陰極數碼管，因而各數碼管的公共極接電源GND，要顯示某字段則相應的移位寄存器74LS164的輸出線必須是高電平。P1口接8個按鍵，分別編號為KEY1--KEY8。當某個按鍵按下時。某個數就顯示在數碼管上。

　　2. 軟件設計

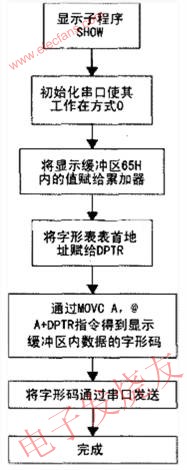

　　軟件設計流程圖如圖4所示。圖為主程序流程圖，圖為顯示子程序流程圖。

　　開機時，初始化數碼管，通過串口將“0”的字形碼輸出使數碼管顯示“O”。然后判斷P1口是否有鍵按下，如果沒鍵按下繼續判斷。

　　當確認有鍵按下后單片機將P1口的值賦給累加器A，由于按鍵沒被按下時是低電平，被按下后為高電平因此判斷A中哪一位為高電平就能得出哪個按鍵被按下。將此按鍵的編號讀入顯示緩沖區65H中，然后調用顯示子程序?qū)存I編碼顯示在數碼管上。這樣程序就完成了一次的執行過程。

　　顯示子程序首先初始化串口，使串口工作在方式0，再讀取顯示緩沖區內的數據(顯示緩沖區主要是用來存放即將要顯示的數據)，然后通過查表的方式找到對應的字形碼，最后把字形碼寫入串口寄存器SBUF通過串口方式0發送出去。當8個時鐘脈沖后，字形碼都移至74Ls164的Q0-Q7，數碼管就顯示相應按鍵的編碼。

　　顯示子程序是怎么將顯示緩沖區中的數據變成相應的字形碼呢?具體的方法是將每個數字的字形碼以16進制數從小到大的次序依次存放在存儲器中的固定區域中，構成顯示代碼表。當要顯示某字符時，把表格的起始地址送入數據指針寄存器DPTR中作為基址，將顯示緩沖區內的數據作為偏移量送入變址寄存器A，執行查表指令“MOVCA，@A+DPTR”，則累加器A中得到的結果即表格中取出的對應數字的字形碼。

　　注意：MOVC指令是將程序存儲器內相應地址的值賦給累加器A。MOVC指令只有兩種，一種是：MOVCA，@A+DPTR，將程序存儲器中地址為A+ DPTR內的數據賦給A，例如：累加器A內的數據為01H，而DPTR內的數據為2000H，程序存儲器中地址2001H內的數據為50H，那么執行 MOVCA，@A+DPTR指令后，累加器A內的數據變?yōu)?0H。另一種是MOVCA，@A+PC。將程序存儲器中地址為A+PC內的數據賦給A。兩種指令的功能基本是一樣。只是第一種中的地址是存放在DPTR中，而第二種是直接使用PC指針的地址。

　　對于電路中的74LS164共陰極數碼管數據位和字形的對應關系如下表。

　　由于單片機在以方式0串行發送數據的時候數據從RXD引腳從低位到高位依次輸出，而最先輸出的數據經過74LS164串轉并后到達Q7，也就是說單片機內的DO通過串口發送并經過74LS164后到達74LS164的Q7腳即數碼管的A腳，因此在單片機內字型碼與74LS164所對應的字型碼正好相反，所以在單片機內O-8所對應的字型碼分別是：

　　3FH，06H，5BH，4FH，66H，6DH，7DH，07H.7FH。
