“增強型51實驗板”、“51單片機綜合學習系統”推出后，由于其操作簡單、學習方便，深受廣大用戶的好評與信賴，我們也收到了廣大用戶的建議及反饋，為感謝大家對我們的支持和關心，現在，我們根據數年的教學經驗積累，將51單片機的常用功能進行了模塊化的處理，將推出一系列功能新穎而實用的單片機學習模塊，以針對不同的使用群體，特別考慮到了學生朋友，降低了成本和價格，讓大家都用得起，學得起單片機技術。我們可以為用戶提供成品板或散件供自己焊接組裝。

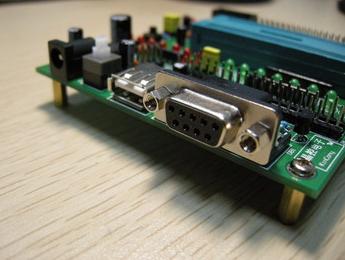

????KC-101為51單片機最小系統核心板，它包括了51單片機的復位電路、振蕩電路所組成的最小系統單元，同時提供了單片機32個P口的LED狀態指示燈，將用戶在學習和調試程序時能夠直觀地實時觀察各P口的電平狀態，非常實用而有意思。板子雖小，但接口非常齊全，電源可以使用USB供電和外接電源供電兩種方式，通過板子上的優質按鍵開關來切換，而不是現在市場上有些產品用跳線那種麻煩的方式。

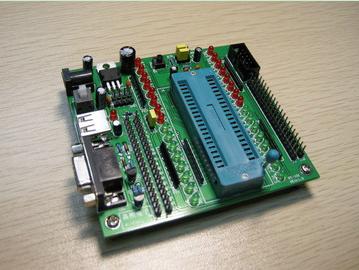

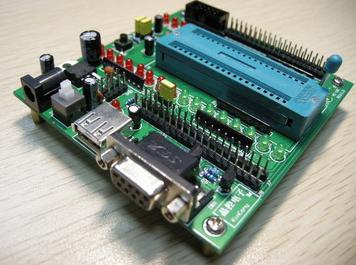

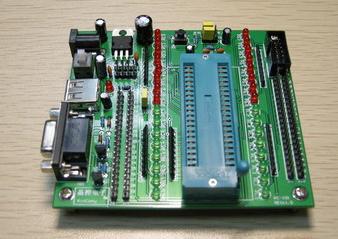

KC-101 51/AVR單片機最小系統核心板 板載硬件資源如下：

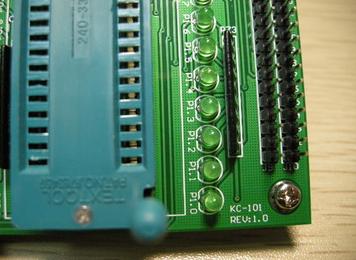

????1.32路LED流水燈：可以顯示P口的狀態，比如正反流水燈，交通指示等等。
????2.含有RS232接口，支持串口通訊實驗。

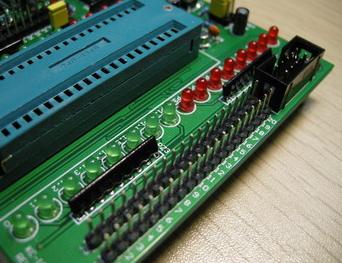

????3.所有芯片管腳都接有外擴排針，我們提供了雙排排針，為系統擴展做了更大的余地和空間，外擴實驗的功能沒有限制，完全由用戶決定
????4.支持STC單片機ISP在線下載功能，通過串口燒寫芯片，非常方便。
????5.板載標準10PIN ISP下載線接線，支持燒寫AT89S系列單片機芯片。
????6.支持使用AVR ATMEGA8515/ATMEGA8515L 單片機芯片，由于AVR和51單片機復位電路不同。板上已設有跳線，更改跳線即可適用于不同芯片
????7.支持外范圍的外接電源輸入，如果使用外接電源，請使用直流9V--12V的電源都可以適用。

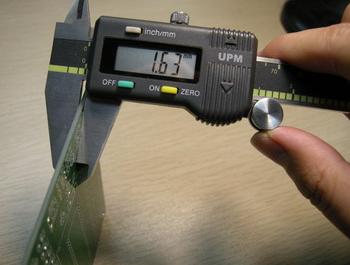

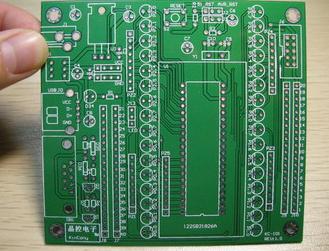

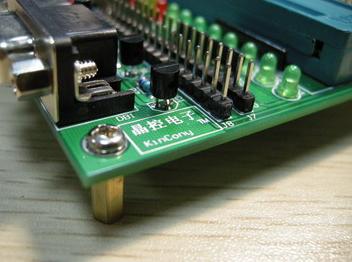

????8.使用優質PCB板材，雙面板鋪銅走線設計，抗干擾性好。

硬件接口描述：

??? J1：外接電源口：輸入直流9V—12V電壓。
??? S1：電源開關：用來切換USB供電或外接電源供電。
??? J0：USB供電接口：通過USB線纜向PC機取電。
??? DB1：RS232接口：完成串口通信及部分單片機芯片的燒寫工作。
??? J7、J8、J9、J10：分別為51單片機所有引腳的外擴展接口。

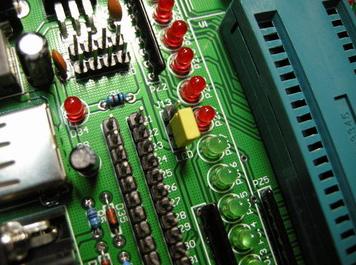

??? J13：32路LED發光管的使能跳線，可以使能32路發光管或屏蔽32路發光管，讓P口完全獨立。
??? S2：單片機的復位按鍵。

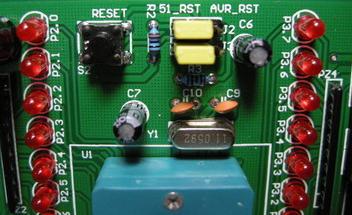

??? J2、J3：復位類型選擇：用來切換51/AVR單片機的復位模式，左側為51單片機復位方式；右側為AVR單片機復位方式。
??? J6：ISP下載接口：標準10PIN ISP下載接口，支持常為常見的Atmel 89S系列單片機的芯片。

支持的實驗芯片：

????KC-101 51/AVR單片機最小系統核心板除了支持ATmel公司的AT89S所有系列之外，還支持STC的所有系列51單片機和SST系列的51單片機實驗，支持的被編程芯片數量達100之多；直接支持Atmel 89系列、AVR AT90S8515、Atmega8515、STC系列單片機的燒寫。同時可以在該系統板上使用的單片機型號：AT89C51/52 AT89S51/52 STC89C51/52 ATMEGA8515等DIP封裝的單片機以及和它們封裝一樣的單片機。

????KC-101 51/AVR單片機最小系統核心板我們可以為用戶提供成品板和散件供用戶自行焊接和組裝：

????散件配置組裝材料清單如下：

類型	序號	型號	封裝	單板數量
電容	C1	100uF	C2	1
	C2，C5	0.1uF	C1	2
	C3	470uF/16V	C2	1
	C4,C6-C8	10uF	C2	4
	C9,C10	30p	C1	2
二極管	D35,D36	IN4148	4148	2
發光二極管	D1-D32,D34	P0.0	LED	33
串口	DB1	DB9	DB9RA/F	1
USB	J0	USB	USB	1
電源口	J1	POWER	POWER	1
插針	J7,J8，J9,J10	CON20	SIP20	80針
	J11，J12	CON4	SIP4	8針
	J2,J3,J13	CON3	SIP3	9針
ISP	J6	ISP	JTAG10	1
排阻	PZ1,PZ2,PZ3,PZ4	680	SIP9	4
	PZ5	10K	SIP9	1
三極管	Q1	9012	9012	1
	Q2	9014	9012	1
電阻	R1	1K	1/16R	1
電阻	R2,R3,R4	10K	1/16R	3
	R5,R6	560	1/16R	2
	R7	407K	1/16R	1
開關	S1	SW SPDT	AN3*2	1
	S2	SW-PB	SW	1
鎖緊座	U1	MSC51	ZIF40	1
電源IC	U3	7805	TO-220	1
晶體	Y1	11.0592M	XTAL1	1

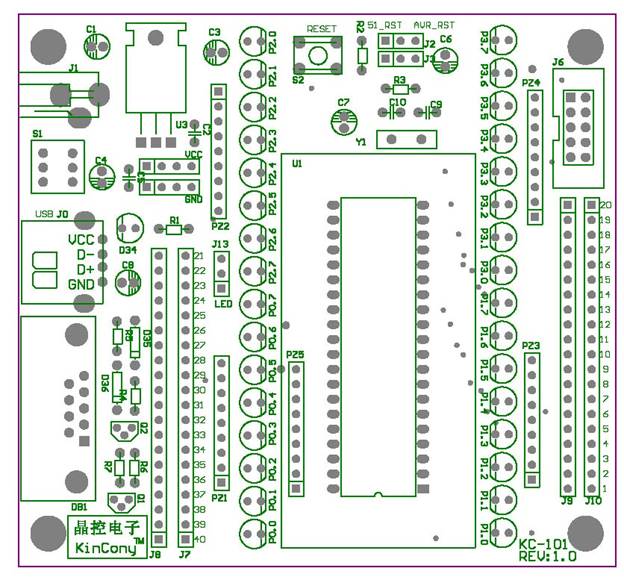

KC-101 51/AVR單片機最小系統核心板元件分布說明：

模塊相關背景知識介紹：

????常見的MSC-51單片機中一般采用雙列直插（DIP）封裝，共40個引腳。圖2-4為引腳排列圖。其中的40個引腳大致可以分為四類：電源、時鐘、控制和I/O引腳。

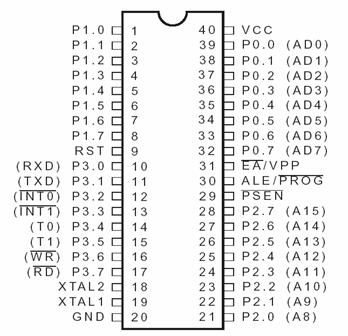

????40腳MCS51單片機芯片 引腳排列圖

????1、電源

????Vcc：芯片電源，一般為+5V；
????Vss：接地端。

????2、時鐘

????XTAL1和XTAL2：晶體振蕩電路反相輸入端和輸出端。當使用內部振蕩電路時，需要外接晶振，常見有的4M、6M、11.0592M、12M等。當使用外部振蕩輸入時XTAL1接地，XTAL2接外部振蕩脈沖輸入。

??? 3、控制線

MCS-51單片機的控制線共有4根，其中3根是復用線，具有兩種功能。

????（1）ALE/PROG：地址鎖存允許/編程脈沖。

????ALE：正常使用時為ALE功能，主要用來鎖存P0口送出的8位地址。P0口一般分時傳送低8位地址和數據信號，且均為二進制數。區分是否是低8位數據信號還是地址信號就看ALE引腳。當ALE信號有效時，P0口傳送的是低8位地址信號；當ALE無效時，P0口傳送的是8位數據信號。一般在ALE引腳的下降沿鎖定P0口傳送的內容，即低8位地址信號。
當CPU不執行訪問外部RAM指令（MOVX）時，ALE以時鐘振蕩頻率1/6的固定頻率輸出，所以ALE信號也可以作為外部芯片的時鐘信號。但當CPU執行訪問外部RAM（MOVX）時，ALE將跳過一個ALE脈沖。
PROG：當單片機在編程期間，該引腳輸入編程脈沖（由編程器提供）。

????（2）PSEN：外部ROM讀選通信號。

當單片機讀外部ROM時，每個機器周期內PSEN兩次有效輸出。PSEN就相當于外部ROM芯片輸出允許的選通信號。但讀片內ROM和讀片外RAM時無效。

????（3）RST：復位引腳。

????RST為單片機上電復位輸入端，只要在該引腳上連續保持兩個機器周期以上的高電平，單片機就可以實現復位操作，復位后程序從0000H處開始執行。在一般應用中可以用RC電路來實現單片機的上電復位，在一些工業控制等要求較高的場合一般用專用的看門狗芯片進行復位及電源監控，典型的RC上電復位電路如圖所示：

典型復位電路

????（4）EA/VPP：內外ROM選擇/EPROM編程電源。

????EA：正常工作時，EA為內外ROM選擇端。MCS-51型單片機的尋址范圍為64KB，其中4K在片內，60K在片外，當EA為高電平時，先訪問片內ROM，當程序長度超過4K時將自動轉向執行外部ROM中的程序。當EA為低電平時單片機只訪問外部ROM，對老的8031單片機（因片內沒有ROM），EA必須接地。目前的大部分單片機都自帶ROM，所以一般應用中也將EA接高電平。
VPP：對于有內部EPROM的單片機，在片內EPROM編程期間，此引腳用于施加編程電源。

????4、I/O引腳

????MCS-51單片機共有4個8位并行I/O端口，共32個可編程I/O引腳。四個I/O口各有各的功能，在一般情況下，P0專用于分時傳送低8位地址信號和8位數據信號，P2口專用于傳送高8位地址信號，P3口大部分時間用于第二功能。當然所有I/O口都可以做為普通的輸入/輸出端口用。

????實驗例程：

????例程功能：P0.0口的LED發光管閃動實驗。

01 #include
02
03 sbit LED = P0^0;
04
05 void Delay()
06 {
07 unsigned char i,j;
08 for(i=0;i<255;i++)
09 for(j=0;j<255;j++);
10 }
11
12 void main()
13 {
14 while(1)
15 {
16 LED = 0;
17 Delay();
18 LED = 1;
19 Delay();
20 }
21 }

代碼分析：

序號1：包含51單片機寄存器定義的頭文件
序號3：位定義LED為I/O口P0.0
序號5-10：一個延時函數，具體延長的時間和使用的晶體相關
序號7：定義兩個無符號變量i，j
序號8-9：通過i，j的自加嵌套循環執行，達到延時目的
序號12-21：main函數
序號14：進入主程序的while循環
序號16：點亮LED
序號17：調用延時程序
序號18：熄滅LED
序號19：調用延時程序
