低頻以及超低頻信號在醫學、電化學研究和實驗教學中都有廣泛的應用，尤其在電化學領域里，超低頻信號發生器已成為電化學儀器必不可少的組成部分。電化學儀器配以方波、三角波和正弦波發生器，可以研究電化學系統各種暫態行為；配以慢的線性掃描信號或階梯波信號，可以自動進行穩態(或接近穩態)極化曲線測量。然而市面上適用于電化學領域的信號發生器很少，傳統信號發生器無法滿足專業需求，且購買成本太高?，F(xiàn)介紹一種用單片機控制的信號發生器，可輸出方波、三角波及正弦波。產生的波形信號頻率范圍是0．125 mHz(毫赫茲)～80 Hz，輸出的模擬信號電壓范圍是-10～+10 V，輸出信號的幅值和頻率具有一定的調節范圍。該信號發生器與傳統的信號發生器相比，有如下的特點：該信號發生器可以滿足電化學領域?qū)τ谛盘柊l(fā)生器的要求，最低頻率可達到0．125 mHz，在國內達到先進水平，且該信號發生器在超低頻時精度高，失真度小，性能穩定，電路結構簡單，體積小。

　　1 工作原理

　　超低頻信號發生器的輸入?yún)?shù)有掃描方式、上下限電平、波形頻率。其中，掃描方式有單次、往返、連續三種選擇；上下限電平在-10～+10 V之間，且上限電平大于下限電平；波形頻率范圍為0．125 mHz～80 Hz。輸出波形有三種：方波、三角波、正弦波。當信號發生器上電后，先進行復位清零，然后進行系統初始化，用戶通過將鍵盤設置掃描頻率、上下限電平及掃描方式等參數輸入單片機，并通過LCD進行顯示。按照一定的算法準確調節各個功能模塊，斷開積分電路模塊中控制儀器工作的模擬開關，使信號發生器開始工作，從而輸出所需信號波形。

　　2 波形產生原理

　　該信號發生器可以產生頻率、峰谷值可調的、連續的方波、三角波和正弦波。下面詳細介紹三種波形的產生原理。

　　2．1 正弦波產生原理

　　由于該信號發生器的最低頻率可達到0．125 mHz，傳統的正弦波產生電路已經無法滿足要求。該儀器使用16位的數／模轉換器DAC8532產生正弦波。與RC橋式正弦波振蕩電路和LC正弦波振蕩電路相比，該方法簡單、可靠，且穩定度高。

　　2．2 方波產生原理

　　傳統的方波產生電路由反相輸入的滯回比較器和RC電路組成，RC回路既作為延遲環節，又作為反饋網絡，通過RC充、放電實現輸出狀態的自動轉換。但是產生的方波無法滿足超低頻的要求，而且波形的幅值和頻率調節困難。該系統的方波產生電路是通過CMOS模擬開關的不斷轉換來產生的該電路使用ADG201A作為模擬開關，當開關斷開時電路輸出高電平；當開關閉合時，電路輸出低電平。方波的幅值由輸入電壓決定，而周期則由模擬開關轉換的頻率來決定。電路簡單，能滿足超低頻的要求，而且該電路產生的方波是連續的模擬波形，且幅值和頻率調節方便。

　　2．3 三角波產生原理

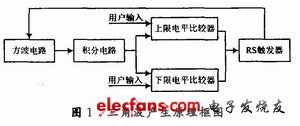

　　該信號發生器的三角波是用積分電路產生的，與傳統的三角波產生電路不同，該三角波的產生過程是一個閉環控制系統，如圖1所示。方波發生電路是控制積分電路的積分方向。積分電路的輸出與用戶輸入的上下限電平送入比較器進行比較，將比較結果送入RS觸發器。當積分電路的輸出高于用戶輸入的上限電平(或者低于下限電平)時，RS觸發器控制方波發生電路使其輸出電壓反向，繼續將積分電路的輸出和用戶輸入的上下限電平送入比較器比較，周而復始，從而輸出所需信號的波形。

　　3 硬件電路設計

　　3．1 基于AT89C52的硬件電路設計

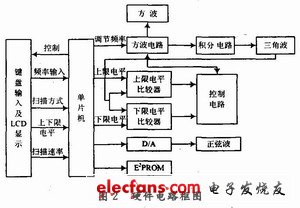

　　電路框圖如圖2所示。

　　3．2 LCD顯示電路

　　以前普遍應用于顯示終端的LED，因不能方便地顯示漢字及圖形而逐漸被淘汰，該信號發生器使用OCM4X8C液晶顯示模塊進行顯示。OCM-4X8C是具有串／并接口，其內部含有中文字庫的圖形點陣液晶顯示模塊。該模塊的控制驅動器采用***矽創電子公司的ST7920，因而具有較強的控制顯示功能。

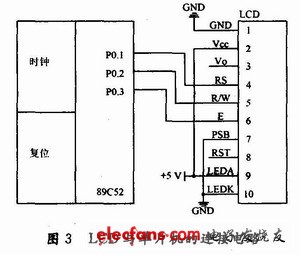

　　OCM4X8C的液晶顯示屏為128×64點陣，可顯示4行，每行8個漢字。為了便于簡單、方便地顯示漢字，該模塊具2 Mb的中文字型CGROM，該字型ROM中含有8 192個16×16點陣中文字庫；同時，為了便于英文和其他常用字符的顯示，具有16 Kb的16×8點陣的ASCII字符庫。LCD顯示電路如圖3所示，LEDA為液晶顯示模塊背光源的正極，接+5 V電源；LEDK為背光源的負極，接地；PSB控制串行／并行連接方式，當模塊的PSB腳接低電平時，模塊即進入串行接口模式，串行模式使用串行數據線R／W、串行時鐘線E以及片選端RS來傳送數據，即構成3線串行模式。按照串行操作時序編程，即可進行顯示。

3．3 E2PROM電路

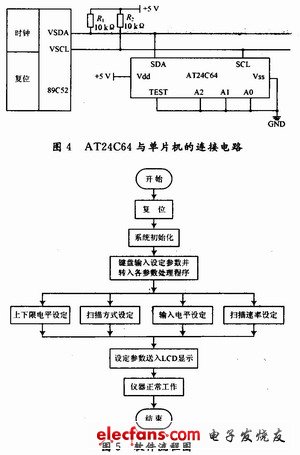

　　串行E2PROM是可在線電擦除和電寫入的存儲器，具有體積小，接口簡單，數據保存可靠，可在線改寫，功耗低等特點，而且為低電壓寫入，在單片機系統中應用十分普遍。利用E2PROM可以存入信號發生器的初始化狀態表，單片機復位清零之后直接調用該表對系統進行初始化。AT24C64與單片機的連接電路如圖4所示。

　　4 系統軟件設計

　　軟件程序是實現超低頻信號發生器的核心，根據鍵盤輸入?yún)?shù)準確地調節控制電平上、下限的數字電位器以及控制輸入電壓的DAC8532等，使信號發生器能夠正常工作。軟件流程如圖5所示。

　　5 超低頻信號的實現

　　對于方波和三角波的輸出頻率劃分為4檔輸出。為了使4個檔次的頻率分布均勻，電阻的選擇也很關鍵。通過計算，選擇2 MΩ，75 kΩ，4 kΩ，310Ω。由公式：

　　可以算出4個檔位滿足的頻率范圍：電容C=10μF，該設計中Uo最大取值為10 V，Ui的最大取值為10 V，使得電路工作的Ui的最小取值為0．1 V，根據公式：

　　得出頻率范圍為0．125 mHz～80 Hz。

　　為了確保超低頻信號波形穩定，重復性好，在波形的實現過程中要注意以下幾點：

　　(1)模擬開關的使用。該系統最初使用模擬開關來控制4個頻率檔位，但是由于模擬開關的導通電阻和截止電阻，使模擬開關的閉合不是完全閉合，斷開也不是完全斷開，而且模擬開關的截止電阻不夠大，因此4個模擬開關并聯截止電阻就會更小，再與積分電阻并聯就嚴重地影響了積分周期，從而影響了超低頻信號的輸出。最終改用繼電器控制最低頻率段，利用模擬開關控制剩余的三個頻率段，這樣低頻信號輸出穩定。

　　(2)輸入信號不能過小。如果輸入信號過小，使得信號與運放的失調電流、失調電壓相當，那么輸出信號的誤差很大。

　　(3)積分電容的選擇。超低頻對于電容也有特定的要求，為了使信號穩定，該超低頻信號發生器電容為聚四氟乙烯電容器，容值為10μF。由于電路板上的絕緣電阻不夠大，積分電容不能直接焊在電路板，而是通過兩根導線與運放相連。

　　(4)積分電阻的選擇。電阻值過大，對于運放的要求太高，電阻值過小，無法產生超低頻波形，因此選擇了最大積分電阻為2 MΩ的金屬電阻。

　　(5)運放的選擇。超低頻信號對運算放大器的要求很高，該系統選擇OP37低失調電流、低失調電壓的運算放大器。

　　6 結語

　　由單片機控制的超低頻信號發生器，與現有采用計數器、只讀存儲器、D／A轉換器和濾波器等組成的信號發生器相比，頻率準確度和穩定度較高。該信號發生器產生的三種波形是電化學實驗中常用的波形，且最低頻率可達到0．125 mHz，這是電化學實驗對于低頻的要求，在醫學和電化學研究方面具有廣泛的應用前景。
