　　1 系統設計方案

　　系統采用上、下位主從結構設計，上位機為主叫方。下位機為被叫方上位機以定時巡檢或隨機抽檢兩種方式遠程獲取各下位機采集到的空氣質量數據。下位機分布在城市的各檢測點，負責采集空氣質量數據，自動應答上位機呼叫并上傳數據。

　　2 遠程監測系統下位機的硬件設計

　　系統硬件設計的關鍵是基于PSTN通信接口電路，模擬信號采樣電路及滿足無人職守要求的下位機控制電路。

　　2.1 下位機的硬件設計

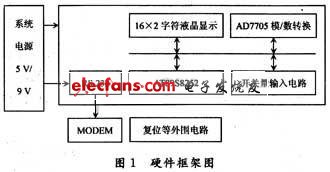

　　按照功能規劃和系統設計要求，確定本系統的硬件框架，如圖1所示。

　　2.2 CPU模塊設計

　　兼容標準MCS-51指令系統的AT89S8252單片機是一個低電壓，高性能CMOS 8位單片機，片內含8k bytes的可反復擦寫的只讀程序存儲器（PEROM）和256 bytes的隨機存取數據存儲器（RAM），SPI串行口用于編程向下裝載，器件采用ATMEL公司的高密度、非易失性存儲技術生產，片內置通用8位中央處理器和Flash存儲單元，功能強大的AT89S8252單片機可為您提供許多高性低比的系統控制應用領域。如圖2所示。

　　為了適應LCD液晶模塊的接口要求，在P0數據地址復用總線口上擴展了U3（74HC373）作為低8位地址鎖存器，產生LCD模塊讀寫所需驅動信號的輸入信號A0，A1。圖2中LCDIN為液晶模塊地址選擇口線。

　　系統采用MAX813L實現復位需要，由S1實現手動復位（主要用于調試期間的復位）。由此實現的復位電路具有電源電壓監視能力，即當電源電壓低于4.65 V時產生高電平復位信號；同時也具有上電復位能力。

　　在圖2中，CZ2為四路開關量輸入口，CZ8為功能擴展預留口。從圖中可知，系統的主頻為6 MHz。圖中，ADSCK，ADIO及ADRDY為模數轉換接口信號；MODEM作為MODEM電源控制信號；LED為系統指示燈控制信號。

　　2.3 人機界面設計

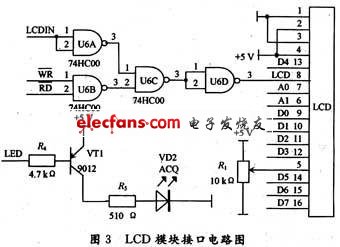

　　本系統中人機界面主要是顯示界面，因?yàn)槭?a href="http://m.makelele.cn/article/88/143/2011/20110519198914.html" target="_blank">遠程控制系統，因此下位機沒有設計按鍵按鈕電路。具體接口電路如圖3所示。

　　接口設計，由LCDIN，WR和RD組合產生液晶模塊的使能信號E（即圖中的LCD信號），A0為讀寫選擇信號（R／W），A1為寄存器選擇信號（RS）。

　　2.4 MODEM通信接口設計

　　Modem，其實是Modulator（調制器）與Demodulator（解調器）的簡稱，中文稱為調制解調器。計算機內的信息是由“0”和“1”組成數字信號，而在電話線上傳遞的卻只能是模擬電信號。于是，當兩臺計算機要通過電話線進行數據傳輸時，就需要一個設備負責數模的轉換。這個數模轉換器就是我們這里要討論的Modem。計算機在發送數據時，先由Modem把數字信號轉換為相應的模擬信號，這個過程稱為“調制”。經過調制的信號通過電話載波傳送到另一臺計算機之前，也要經由接收方的Modem負責把模擬信號還原為計算機能識別的數字信號，這個過程我們稱“解調”。正是通過這樣一個“調制”與“解調”的數模轉換過程，從而實現了兩臺計算機之間的遠程通訊。

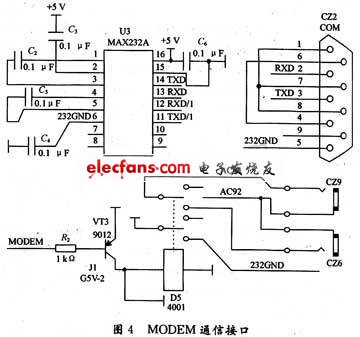

　　遠程控制系統的關鍵模塊是通信模塊，PSTN遠程系統的關鍵是調制解調器通信接口模塊。本系統的MODEM接口設計如圖4所示。

　　MAX232 作為T(mén)TL-RS 232電平轉換芯片，是微處理器與MODEM之間的接口電路，51系列微處理器雖然有串行輸入／輸出口，但不具有RTS，CTS，DTR等標準接口握手信號線，MAX232芯片是美信公司專門為電腦的RS-232標準串口設計的單電源電平轉換芯片，使用+5v單電源供電。只通過TXD，RXD和底線GND進行連接，同時對其他信號做以下處理：

　　（1）7（RTS），8（CTS），1（CD）等三信號短接；

　?。?）6（DSR）、4（DTR）等兩信號短接。

　　從圖中可知，RS 232的接線端與連MODEM的DB9（即圖中CZ2）的第二腳（接收端）相連，發送端與DB9的第三腳（發送腳）相連，通過軟件的設置與處理，實現“三線式”遠程通信。

　　在接口電路設計中，引入了MODEM電源控制電路，即下位機每次響應呼叫并正確發送數據后，由看門狗自動實施下位機系統整體復位，對MODEM的復位命令是通過電源的上電來實現的，因?yàn)镸ODEM可能無法響應微處理器傳來的復位命令。該繼電器可靠性高，負載能力為2 A／30 V （DC），工作電壓為5 V，與5 V微處理器系統接口簡單。

　　3 遠程監測系統下位機的軟件設計

　　基于“三線式”的MODEM通信接口程序，關鍵是軟件握手信號的處理；模擬／數字轉換接口程序，關鍵是AD7705的初始化和雙通道的切換；主模塊框架的構建，關鍵是微處理器資源的合理分配和使用；關鍵是軟硬件看門狗的應用。

　　3.1 下位機的軟件框架

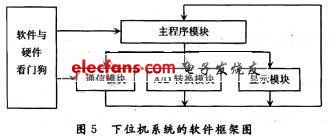

　　整個下位機系統的軟件框架如圖5所示。

　　3.2 軟件主模塊設計

??? 在圖5中，主模塊、通信模塊、A／D轉換模塊及顯示模塊為獨立模塊，主模塊為核心，管理其他3個子模塊，這4個模塊均為實模塊；而軟件與硬件看門狗模塊為虛模塊，它以適當?shù)男问胶瓦m當?shù)臅r(shí)機存在于主模塊和MODEM通信模塊中，實現下位機在軟故障條件下的自恢復。

　　軟件中主模塊是管理模塊，設計的考慮因素有：

　?。?）系統資源的合理使用，例如中斷資源、內部存儲器和寄存器資源；

　?。?）在實現功能的前提下，保證程序的簡化和優化，減少調試工作量。

　　主模塊首先考慮的是A／D轉換和通信之間的關系問題，其次是各模塊的層次問題，最后是看門狗在各模塊中的嵌入問題。

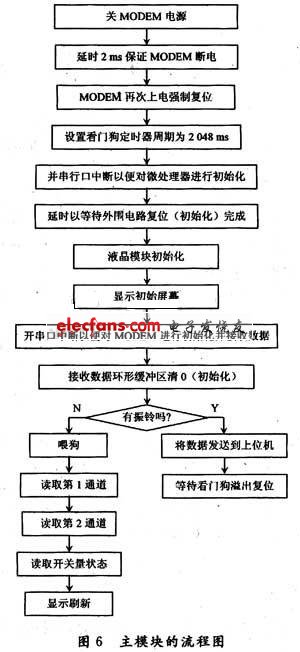

　　主模塊的流程圖如圖6所示。

　　4 結語

　　本文研究提供了一種監控應用系統，并將其應用到地區之間的管理系統中，實現了監測的數據共享，為環保部門提供一種新型，可視化，高效的遠程監測與管理系統。

?
