??????? 1? 前言

　　防盜問題隨之而來，這給隱形防盜網留下了廣闊的市場。目前國內市面上常用的隱形防盜網主要是國產品牌，國外的品牌極少，大多是利用紅外線或微波探測直接報警的，其誤報率很高。本設計是利用綜合探測，通過計算機比較分析，再作出是否報警的判斷，從而減少誤報率。

　　2? 設計思想

　　本裝置的主要功能是防從陽臺、窗臺入室的盜賊。當屋內有人活動時，盜賊一般不敢來，所以這時裝置不應有報警動作；而當屋內無人或無人活動（主人睡覺）時，盜賊就有可能“乘虛而人”，這時裝置就應作好準備，如發現陽臺、窗臺有“外訪者”就發出警報。本裝置還設置了“嚴防”功能供使用者選擇，裝置處于“嚴防”時，無論屋內是否有人，只要發現陽臺、窗臺有“外訪者”就發出警報。

　　3? 系統構成

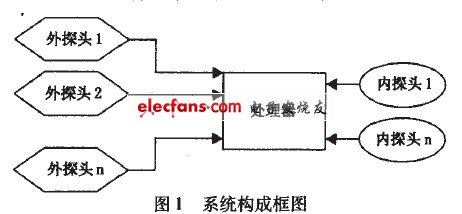

　　如圖1所示，設計的裝置主要由外探頭、內探頭和處理器三個部分組成，外探頭選擇型號為RK一308的雙元紅外線幕簾式被動移動探測器，用來探測是否有“外來者”，分別在需要監控的陽臺、窗臺各裝一個進行監控。內探頭選擇型號為RK一1 10DT的雙元紅外線移動探測器，用來了解是否有人在屋內、客廳、睡房、書房和廚房等處活動，根據具體要求來決定內探頭的數量和位置。處理器主要由單片機構成，它接收內、外探頭的信號進行分析，判斷是否報警。單片機選用8751單片機，其內部資源有4KEPROM、128RAM、2個16位定時器、5個中斷源、32位I／O線，其資源足夠本設計使用。

　　現假設要監控的對象是一套兩室一廳的房子，其中有一個陽臺、四個窗臺（客廳、主房、書房、廚房各一個），因?yàn)榭蛷d的窗臺和陽臺在同一位置，所以需要監控的是一個陽臺和三個窗臺共4個點，分別在這4個點裝上一個外探頭。又在客廳、主房、書房、廚房各裝上一個內探頭。在單片機里，我們選擇P1口為外探頭信號的輸入口，P2口為內探頭信號的輸人口，其中外探頭1（客廳陽臺）信號由P1.0輸入、外探頭2（主房窗）信號由P1.1輸人、外探頭3（書房窗）信號由P1.2輸入、外探頭4（廚房窗）信號由P1.3輸入；內探頭1信號由P2.0輸入、內探頭2信號由P2.1輸入、內探頭3信號由P2.2輸入、內探頭4信號由P2.3輸入。而P3口為報警信號的輸出口，為了明示報警點，對應4個監控點我們分別設置了4路報警信號輸出：P3.0輸出陽臺報警信號、P3，1輸出主房窗報警信號、P3.2輸出書房窗報警信號、P3.3輸出廚房窗報警信號。這樣可以使用戶及時了解哪個位置報警。

　　4? 系統軟件設計

　　前面提過本系統有“嚴防”和“智防”兩種工作狀態，這里用一個“狀態設置開關”來設定系統是工作在“嚴防”還是工作在“智防”狀態。在“智防”時，只要屋內有人活動，系統就不對陽臺、窗臺作“監防報警”；當屋內持續“一段時間”無人活動，系統就開始對陽臺、窗臺進行“監防”。這“一段時間”的長短具體根據用戶的睡覺、平時在陽臺活動等生活規律來設定，假設“一段時間”取5rain，那么在程序中我們就通過調用“延時5s的子程序”，再讓它重復N=60次，N的值用三對撥碼開關進行設定。

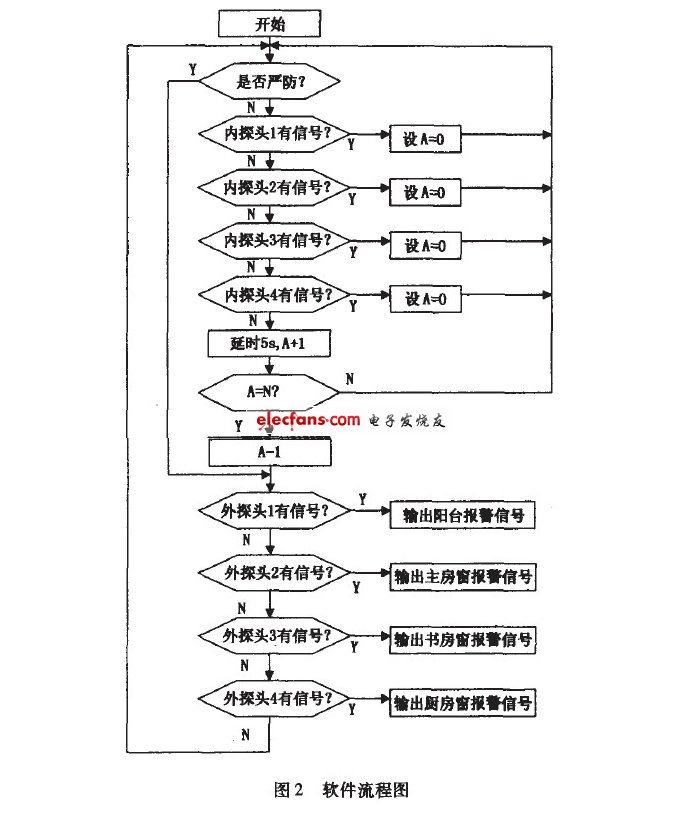

　　具體程序如圖2所示。

　　5? 結語

　　該系統結構簡單、運行可靠、價格便宜?？筛鶕?jù)用戶的具體情況，設置內、外探頭的數目和等待時間的長短。如果用戶需要，通過修改程序還可對報警情況作記錄，以便用戶了解情況。
