1 概述

　　在應用遙控編、解碼芯片時，要求一對芯片的地址完全一致，因此當一個遙控芯片控制多個解碼芯片時，需要與地址端連接的多個開關同時輔助動作，以改變地址，使之與解碼芯片的地址完全一致，達到遙控的目的。

　　若用微控制器取代編碼芯片，就可以使多個開關動作改變輸出波形的功能由軟件完成，同時，在空閑時讓微控制器工作在掉電模式，這樣不但操作簡便而且節省了能源。

　　為此，我們設計了用廉價單片機AT89C2051代替遙控編碼芯片PT2262來實現編碼功能的電路，用軟件模擬了遙控編碼功能。

　　2 PT2262的工作原理

　　2.1 管腳功能

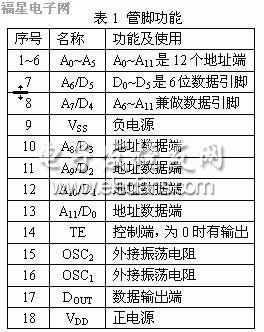

　　PT2262的各管腳功能如表1所示。

?

　　2.2 位脈沖寬度

　　PT2262的地址引腳有3種接法，即懸空(高阻態)、高電平及低電平，不同接法的輸出波形不同，如圖1所示。從圖中可知，若振蕩周期為a，則窄脈沖的寬度是4a，間隔是12a;寬脈沖的寬度是12a，間隔是4a，從而一個完整的位脈沖寬度是32a。

　　使用時，PT2262振蕩電阻大約是與它成對的解碼芯片PT2272振蕩電阻的4倍，即若取PT2272振蕩電阻為470kΩ， PT2262的振蕩電阻可取2MkΩ。這種條件下，經多次實驗測得PT2262發射的窄脈沖寬度約為250μs，寬脈沖約為750μs，而2組數據之間的間隔約為6ms。

?

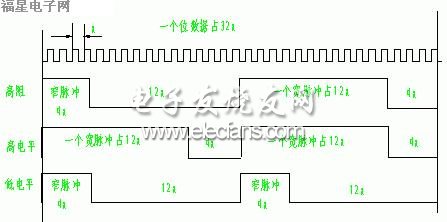

　　圖1 PT2262的位脈沖波形

　　2.3 編碼方式

　　PT2262共有12個地址端，發射的每一組數據都由12個位脈沖組成，順序是從A0、A1……到A11，由于每個地址端有3種接法，故數據端輸出的波形有312種形式。

　　3 軟件設計方法

　　以一片PT2262通過八片PT2272控制8個燈為例進行說明。

　　3.1 復位的處理

　　設計程序時不容忽視的問題是：接上電池的首次復位和正常工作有鍵被按下時的掉電復位后，程序均從0000H單元運行。因此不同的復位應區別對待。

　　首次復位可認為8個燈都是關著的，而掉電復位應記憶掉電前8個燈的開關狀態，以便在按鍵再次按下時能準確地開、關燈。

　　為了達到這個目的，我們在CPU的RAM中開辟了一個記憶區域，即20H、21H、22H，在這3個字節中存放復位標志。

　　首次復位后寫入20H=55H，21H=AAH，22H=00H。其中22H的八位按順序對應八個燈，當某一個燈被打開時，將其對應位送"1"，被關掉后送"0"。每次復位均要檢查21H，22H單元的內容，如果20H=55H，21H=AAH就說明是掉電復位;如果上述條件不成立，就說明是首次復位。由于首次復位時，RAM內容是隨機的，因此兩個字節的復位標志保證了復位判斷的準確性。

　　3.2 地址編碼

　　用2EH的8位和2FH的高4位來存儲12位地址A0~A11狀態，"1"表示高電平，"0"表示低電平。此時，最多可以控制燈的個數為212個。若需利用第三種狀態，只需用一個字節的兩位表示即可，如"00"、"01"、"10"分別表示高、低電平及高阻態，此時最多可以控制燈的個數為312個。

　　我們設計的是控制8個燈的電路，用兩個狀態時，單片機輸出的A3~A10這9位編碼固定不變，從而使8個燈的8片解碼器PT2272 的這9個地址端接法完全一致。A0~A2決定了8個燈的地址編碼，如表2所示。

?

　　每種接法與相應接受燈的解碼器PT2272一一對應。A11也兼做數據D0位，D0=1時，控制燈開;反之，控制燈關。

　　3.3 鍵值讀取

　　為了節電，程序中設置了一段1毫秒的延時，在1毫秒之內，有鍵按下則去處理鍵值，若無鍵按下，則進入掉電節能狀態。

　　處理鍵值時，為了防止一次按鍵被重復處理，要等待按鍵結束后再去處理。

　　鍵值的處理有兩個內容，首先將該按鍵對應的燈的開關標志位取反。例如，設定標志字節為23H，當按鍵AN0被按下，就將23H.0取反，并將取反后的結果送A11/D0的存儲位 。然后把該按鍵對應的燈的編碼按表2送至A0~A2的存儲位。

　　3.4 模擬脈沖

　　發送脈沖程序就是根據2EH，2FH的內容發送連續12個"1"，"0"或高阻數據脈沖。脈沖的寬度是用延時來實現的。在程序中，可編制幾段延時子程序，由主程序調用即可。需注意的是，延時時間要通過多次實驗，反復調整。

　　4 結束語

　　本系統現已投入使用，它不但結構簡單，價格低廉，操作方便，控制準確、靈活，而且節能效果好，彌補了發射芯片的局限性，使其更加智能化、理想化。以此為基礎，單片機在遙控系統中的應用將更加廣泛。
