??????? C51單片機矩陣鍵盤電子掃描去抖程序

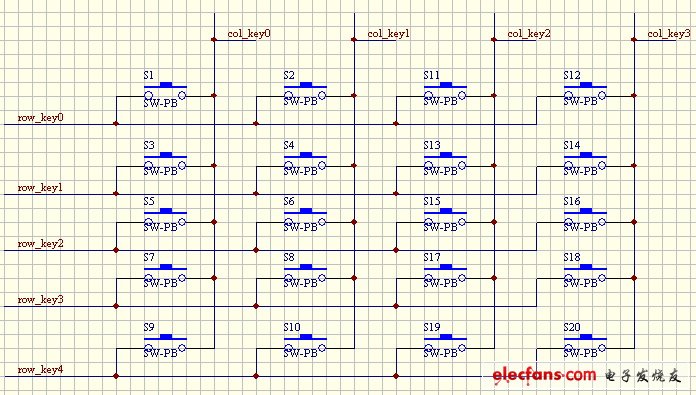

　　這段有1個C51的項目，用的是新華龍的C51 F020單片機。項目中要使成為事實4*5的矩陣鍵盤。矩陣電路圖如次如示

?

　　此中，四條列線接在 F020的P2~P5口線上，5條行線接在P5口線上(F020的P5口是差別于平凡C51的擴大接口，不克不及位尋址)。同時4條列線接在一四輸入與非門(74LS20)上，門輸出接F020的外間斷1，如許，不論什么一鍵按下，都會孕育發生間斷，報信程序舉行鍵盤電子掃描。

　　托1個新手給寫了鍵盤的電子掃描程序，基本功效都能使成為事實，但對鍵盤的去抖措置懲罰老是做欠好，體現是或不克不及去抖，或按鈕相應太卡，或采集到紕繆鍵值?？磥?lái)新手對矩陣鍵盤電子掃描原理掌握較好(網上資料多)，但對鍵盤去抖的知識卻有所欠缺，基本都是按照書上說的延時一段時間再采集鍵值，現實應用中，如許的措置懲罰是遠遠不敷的，過于簡單?，F(xiàn)實去抖措置懲罰應該如許舉行更合理一些，即連續采集鍵值，當采集到的鍵值在一段時間內是不異的，即以為按鈕狀況已經穩定，此鍵值為真實鍵值。別的，按鈕開釋時，也會有抖動，導致誤采鍵值，是以在鍵開釋時，也應舉行去抖措置懲罰，措置懲罰要領同時是連續一段時間采集到無鍵按下?tīng)顩r，才以為按鈕被開釋。按照這個要領，我重寫了新手的程序，現實應用中體現極好。

　　現將程序發布如次，供新手參考。

　　Key.h文件內容

　　#ifndef __key_H__

　　#define __key_H__

　　#define 滅茬_KEY 0x0000

　　#define S1 0x3801

　　#define S2 0x3401

　　#define S3 0x3802

　　#define S4 0x3402

　　#define S5 0x3804

　　#define S6 0x3404

　　#define S7 0x3808

　　#define S8 0x3408

　　#define S9 0x3810

　　#define S10 0x3410

　　#define S11 0x2C01

　　#define S12 0x1C01

　　#define S13 0x2C02

　　#define S14 0x1C02

　　#define S15 0x2C04

　　#define S16 0x1C04

　　#define S17 0x2C08

　　#define S18 0x1C08

　　#define S19 0x2C10

　　#define S20 0x1C10

　　#define KEY_DELAY 20

　　extern unsigned int Key_Value;

　　extern void Init_Key();

　　extern void Scan_Key();

　　extern bit Key_Pressed;

　　extern bit Key_Released;

　　extern unsigned int idata Keypress_Count;

　　extern unsigned int idata Keyrelease_Count;

　　#endif

　　key.c 文件內容

　　#include

　　#include "key.h"

　　bit Key_Down; //是不是有鍵按下的標記

　　unsigned int idata Keypress_Count;

　　sbit Col_Key0 = P2^2;

　　sbit Col_Key1 = P2^3;

　　sbit Col_Key2 = P2^4;

　　sbit Col_Key3 = P2^5;

　　bit Key_Pressed;

　　bit Key_Released;

　　unsigned int Key_Value; bit Key_Down; //是不是有鍵按下的標記

　　unsigned int idata Keypress_Count; //一毫秒增加一次的變量

　　unsigned int idata Keyrelease_Count; //一毫秒增加一次的變量

　　//矩陣鍵盤施用間斷1作為鍵盤間斷
