一、電路原理

　　本電路采用89C2051單片機設計硬件電路如圖1所示。AT89C2051具有2k字節閃速可編程可擦除只讀存儲器(FLASH EEPROM)和128bytes的隨機存取數據存儲器(RAM)，可重復擦寫10000次，數據保存時間10年，工作電壓范圍：2.7V～6V，工作頻率：0～24MHz，15根可編程I/0引線，2個16位定時器/計數器，一個5向量?jī)杉?jí)中斷結構，—個全雙工串行口，一個精密模擬比較器，兩級程序加密，輸出口可直接驅動LED顯示，低功耗的閑置和調電保護工作方式，以及片內振蕩器和時鐘電路。本電路的設計，充分利用了單片機的硬件資源，結構簡單。

　　89C2051單片機端口設置：Pl口分別接數碼管的段碼口(a～h);P3.0、P3.1、P3.2、P3.3、分別接LED數碼管的位驅動;P3.4接按鍵51，P3.5接按鍵52;P3，7驅動蜂鳴器。C3、R15構成上電復位電路。Q1～Q4為數碼管顯示驅動三極管。電路中沒有畫出電源部分，電路中的電源可以利用手機萬用充電器作為本電路的供電部分。

?

　　圖1 采用89C2051單片機設計硬件電路

　　二、電路功能

　　本時鐘電路采用24小時制，使用四位LED數碼管顯示時問，DO、Dl兩位數碼管顯示分鐘，D2、D3兩位數碼管顯示小時。電路利用D2，D3兩數碼管的小數點位做秒閃爍。

　　本電路只有兩個操作鍵S1、S2。S2鍵為設置按鍵，每按一下，實現功能切換。S1鍵為加1鍵，僅在設置模式時，S1鍵有效，此鍵具有連擊功能。當按鍵時問超過1s后能實現自動連加。

　　電路具有設置時間分鐘模式，設置時間小時模式，設置鬧鐘分鐘模式，設置鬧鐘小時模式，走時等五個模式。不同的模式采用數碼管閃爍來區分：正常走時顯示，D2、D3兩位數碼管的小數點閃爍;在設置時間分鐘模式和設置小時模式時，相應的數碼管不帶小數點以0，5s的速度閃爍;在設置時問分鐘模式和設置鬧鐘小時模式時，相應的數碼管帶小數點以0.5s的速度閃爍。

　　電路不僅具有時鐘顯示功能，還具有整點報時和鬧鐘功能。每到一個整點時間，蜂鳴器以1Hz頻率報時，幾點響幾聲。如：中午12點，蜂鳴器響12聲。當走時到了設定的鬧鐘時間，蜂鳴器以0.5Hz頻率報警，蜂鳴器響24聲停止。

　　三、程序設計

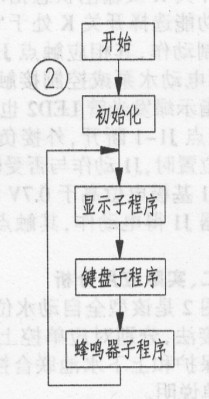

　　主程序流程圖如圖2所示，編程采用C語言編寫。

?

　　圖2 流程圖

　　程序由主程序、定時中斷子程序，鍵盤子程序組成。定時中斷子程序要產生Imo日刂鐘標志位，用于數碼管掃描髖示;20ms時鐘標志位，用于鍵盤掃描、消抖;0，5s的時鐘佶號，用于鬧鐘報瞥;1s時鐘標志位，用于時間更新;1s的時鐘信號，用于整點報時;及報騖時更新蜂鳴器鳴響次數，以下是該電子鐘的部分程序。

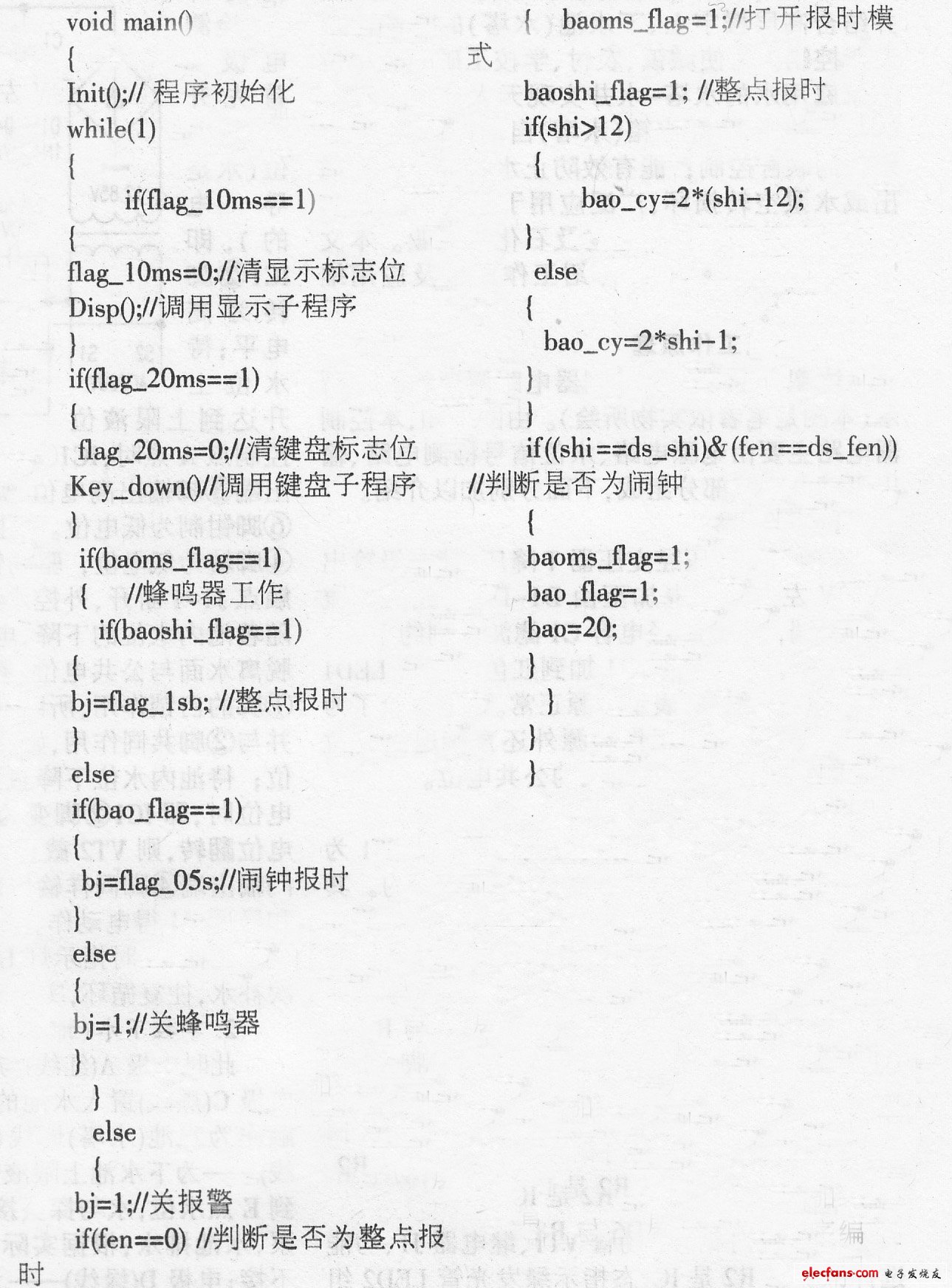

　　主程序如下：

?

　　四、安裝和調試

　　PCB板大小為68mm×78mm，采用單面板設計，細線為頂層跳線，D2數碼管應當反裝，以使小數點位和前一位小數點位交叉。安裝時請先按照先低后高的原則，首先安裝頂層跳線，數碼管安裝高度要適當高于三極管和集成電路，以便于加裝外殼。測試前用編程器將C程序編譯成目標文件即(hex文件)，用專用的編程器寫人89C2051中。單片機安裝在DIP20的腳插座上。
