0 引言

　　國內單片機多機通信方向技術開發應用已有相當長時間，在智能化儀器、工業自動控制、家用電器機電一體化等方面的應用成果尤為顯著。本文介紹AT 系列單片機多機通信在程控交換機中應用。

　　多機程控交換機將1 至2 條電話外線擴展成4 繩路、12 個分機容量， 可以多部分機同時通話而互不干擾（可以內外線混用）; 分機可以為電話機、傳真機、答錄機和電腦等任何電訊產品。

　　1 硬件結構簡介

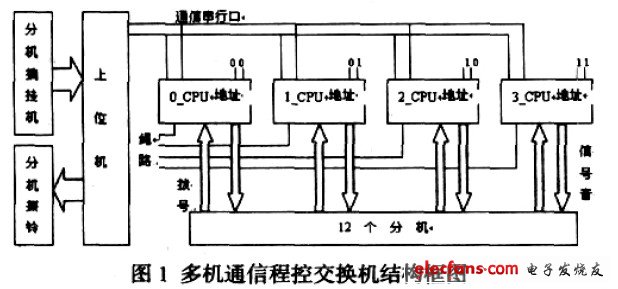

　　本程控交換機應用AT 系列單片機， CPU 使用一個AT89C52 和四個AT89C51， 進行多機通信， 如圖1 所示。

　　其中一個CPU（AT89C52）作為上位機， 實現分機摘機/ 掛機查詢、分機振鈴等功能。四個CPU（AT89C51）作為下位機， 各控制一根繩路， P10、P11 口作為CPU 地址， CPU 進行查詢外線來電、分機掛線（內線和外線）、分機撤線、分機撥號處理等工作， 提供內線撥號音、回音鈴、忙音、證實音等信號音。0_CPU 和1_CPU各有一個繼電器J 控制開關， 用于接通或切斷電話外線與繩路的連接。

　　硬件線路保證每CPU 各施其職， 互不串?dāng)_。某分機一旦掛線后， 該分機的信號音、撥號等只受該繩路的CPU 控制， 而且分機摘機、掛線后撥號才有效; 撤線后， 該分機不再受繩路的CPU 控制。

　　2 多機通信協議

　　在多機通信協議中定義上位機為主動， 下位機為被動。

　　2.1 上——下位機聯絡握手

　　上位機向下位機廣播地址信息; 下位機收到地址信息后判斷是否是本機地址， 若不是， 不應答; 若是， 向上位機發應答信號， 同時作好接收數據準備。上位機收到應答信號后， 判斷應答信號是否正確。若不正確， 重發地址信號; 若正確， 發送數據（命令代碼）。已握手的下位機接收數據（命令代碼）后， 執行相應功能或?qū)嵤┓?wù)。地址信息與命令代碼設置不重碼， 以便下位機能判別出。

　　2.2 上位機向下位機發送命令類

　　是否接外線（僅為0_CPU 和1_CPU）、有否請求服務、指定分機掛某一根內/ 外線、指定分機撤線、釋放外線繼電器、編程密碼、長途等級（內部、市內、國內和國際）、長途解鎖、要求繩路發內線撥號音、內線回音鈴、內線忙音鈴或內線證實音等。

　　2.3 下位機向上位機請求服務

　　下位機只有在上位機“有否請求服務”時， 才可向上位機發送信息。發送信息有：本繩路有外電呼叫、撥打內部分機、三方通話、代接外線、設置轉移功能（無條件轉移、遇忙轉移、無應答轉移、撤消轉移）、設置外線來電振鈴方式（指定若干分機振鈴、全部分機振鈴、三機四組輪流振動鈴、外線來電時指定分機振鈴）、設置長途密碼 長途等級 長途解碼、強插監聽等。
