2.2 鋰電池充放電管理電路

　　高性能、高可靠性的電池管理系統能使電池在各種工作條件下獲得最佳的性能。

　　CN3052A 是可以對單節鋰離子或者鋰-聚合物可充電電池進行恒流/恒壓充電的充電器電路。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。圖4 為鋰電池充放電管理電路。

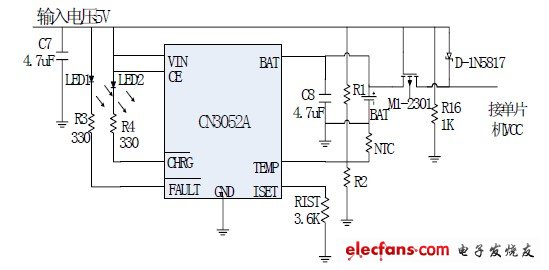

　　圖4 鋰電池充放電管理電路。

　　其中LEDl和LED2分別指示漏極開路輸出的電池故障狀態和漏極開路輸出的充電狀態，當TEMP 管腳的電壓低于輸入電壓VIN 的45%或者高于輸入電壓VIN 的80%超過0.15 秒時，表示電池溫度過低或過高，被內部開關下拉到低電平，指示電池處于故障狀態，除此以外， 管腳將處于高阻態。當充電器向電池充電時，管腳被內部開關拉到低電平，表示充電正在進行，否則將處于高阻態。C7 和C8 采用的是多層陶瓷電容器（MLCC），能保證充電電路穩定工作，RIST 在充電時起限流保護的作用，同時還要將兩個管腳與單片機的P1.2 和P1.3 相連，以便讀取電池狀態傳遞給服務器。

　　2.3 RS485 通信電路

　　RS-485 接口具有良好的抗噪聲干擾性、較長的傳輸距離和多站能力等優點。在構建通信網絡時，采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點引出的線應盡量短，以便使引出線中的反射信號對總線信號的影響最低；同時應注意總線特性阻抗的連續性，在阻抗不連續點會發生信號的反射。

　　此外要根據通信距離和功耗選擇在兩終端之間加終端電阻或電阻電容完成總線匹配，通常雙絞線特性阻抗約在100Ω 到130Ω 之間。

　　RS485 標準并未對總線上允許連接的收發器數量作出規定，但規定了最大總線負載為32 個，網絡節點數與所選RS485 芯片驅動能力和接收器的輸入阻抗有關，每單位負載阻抗約12KΩ，為擴展總線節點數，可將輸入電阻增加至48KΩ 以上，節點數就可128 個，96KΩ 的輸入電阻允許節點數位256 點，SP485R 標稱最大值為400 點，實際中，因線纜長度、線徑、網絡分布、傳輸速率不同，實際節點數達不到理論值。通常推薦節點數按RS485 芯片額定最大值的70%選取。

　　STC89C52RC 與MAX485 接口電路如圖5 所示。

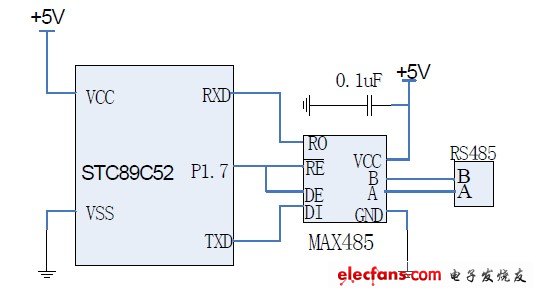

　　圖5 STC89C52RC 與MAX485 接口電路。
