2 系統軟件流程

　　系統的軟件流程圖如圖5 所示。

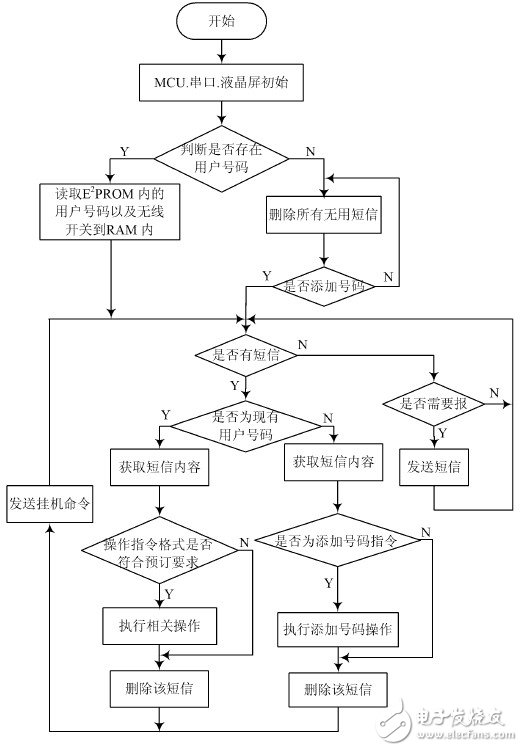

　　圖5 軟件流程圖

　　3 系統測試

　　微波感應器、紅外感應器貼墻安裝， 安裝高度在3~5 m。對紅外傳感器從3 個不同角度進行測試， 分別為正對、前方偏右30℃ 、前方偏右45℃ ， 測出有效感應距離分別為圖6 中A、B、C 所示。微波傳感器從3 個不同角度進行測試， 分別為正對、前方偏右30℃ 、前方偏右135℃ ， 測出有效感應距離分別為圖7 中A 、B、C 所示。紅外感應器的最大感應直線距離達7 m， 最佳使用距離為6 m， 感應角度90℃ 。微波感應器的最大感應直線距離達9 m， 近距離全向有效， 最佳使用距離為5 m。

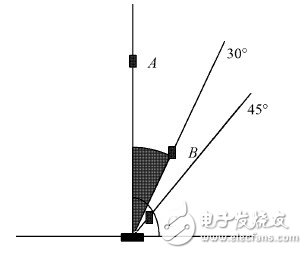

　　圖6 紅外傳感器感應距離測試示意圖

　　圖7 微波傳感器距離感應測試示意圖

　　4 結語

　　本文設計的自動短信安防報警系統采用了熱釋電紅外、微波雙感應器， 大大減少了誤報、漏報， 提高了安防報警系統應用的可靠性。由AVR ATmeg a16 單片機外接GSM 模塊作為控制主機， 只要在GSM 網絡范圍內， 無論用戶身在何處， 都能遠程報警； 由短信帶密碼操作， 增加了系統的安全性； 可設定8 組用戶電話號碼，可中文短信報警； 帶有紅外微波雙鑒防盜無線通信接口， 提供遠程無線開關功能， 有2 路無線控制繼電器輸出端， 可聯動電源， 錄像等工作。本文的設計使得安防產品的性能得到了提高， 同時降低了系統的成本。
