2015年1月27日，日本東京訊—全球領先的先進半導體解決方案供應商瑞薩電子株式會社（TSE： 6723）于今日宣布推出RX系列32位微控制器（MCU） 的最新旗艦產品RX71M。 新系列產品專為工業應用研發，CPU工作頻率由之前產品的120MHz提升至240 MHz，片上閃存（Flash）容量最高可達到4MB。

　　隨著系統復雜程度越來越高、系統規模日益增大，制造商正急于采用平臺化產品來解決開發時間延長、成本提高的問題。 片上閃存MCU廣泛應用于價位中等的中型工業設備中，以期在性能和系統成本之間達到完美平衡。 在工業設備中進行M2M通信需要使用專門針對各個性能等級（從30 MHz 頻率下工作的傳感器節點到200 MHz及更高頻率下工作的控制器）進行了優化的MCU，同時還要求MCU具有可擴展性，以降低軟件和硬件開發的工時。

　　最近，工業客戶越來越傾向于將其系統開發工作分散到多家企業，與多個擁有某項技術優勢的合作伙伴進行聯合開發。這樣一來，不但可以降低過渡到物聯網時代所需的新功能和高級功能的開發成本，同時還能提高效率、縮短開發時間。 這種分散開發和聯合開發方法可能會為客戶自有的核心技術（比如重要的算法）帶來一定風險，比如泄露或未授權復制。 因此采用的開發方式必須確保自有軟件資源的安全。

　　由于從數據輸入、算術處理到結果輸出這一系列處理過程務必在設定的時間內順序完成，因此工業設備要求具有實時性能。 如果MCU的CPU工作速度快于閃存的可存取速度，可加入專用高速片上SRAM，這樣，需要進行實時處理的算法就可以通過高速SRAM運行，但對片上閃存額外使用專用SRAM會增加成本。 此外，如果之前的閃存微控制器的片上存儲容量不夠大，則必須在外部增加價格高昂的高速SRAM或閃存，這樣也會增加BOM成本，并會占用更大的PCB板區域。

　　瑞薩開發新型RX71M系列時充分考慮了這些需求。

　　我們共推出112種產品型號，封裝管腳數為100到177，片上閃存容量為2 MB到 4 MB。

　　新推出的RX71M系列的主要特點：

　　· （1）RX系列產品的最大工作頻率提升至240 MHz，形成了可縮短產品開發時間、降低成本的可擴展產品系列

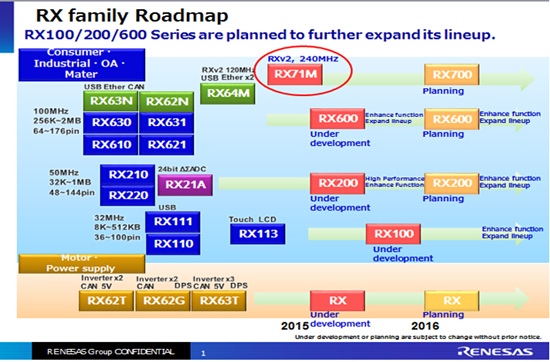

　　o RX系列產品包括32 MHz 頻率下工作的RX100系列，50 MHz頻率下工作的RX200系列、在120 MHz頻率下工作的RX600系列，新推出的RX700系列可在240 MHz的頻率下工作，其最大工作頻率是之前產品的兩倍。

　　o 為了在多種產品之間順利過渡，RX71M與早先的RX系列產品在外設功能、開發工具和管腳分配方面保持向后兼容。

　　o RXv2內核的性能約為之前RXv1內核的1.3倍。 RX71M的代碼與RXv1完全兼容（向后兼容），從而確保軟件可輕松移植。

　　o 驅動程序支持固件整合技術（FIT），進一步簡化了RX微控制器之間的軟件移植過程。 在RX產品之間移植程序代碼時，開發時間和成本最多可降低50%。

　　· （2）對功能進行了擴展，從開發階段就能確保代碼數據的保密性，并且可防止未授權復制，由于升級到物聯網會越來越多地使用分散式通信接口，并且開發將逐漸發展為全球性分工，因此這一點變得越來越重要

　　o 由于升級到物聯網需要支持更多的通信標準，RX71M在原來支持CAN和SPI通信接口的基礎上擴展了通信接口，將SD主機接口、高速USB（內置PHY）以及支持IEEE 1588的雙通道以太網集成到芯片中， 這樣就可以連接當今工業設備中需要使用的多種器件。

　　o 通信標準的多樣化還會帶來一系列安全風險，為確保安全，片上硬件中還采用了硬件加密功能（可選，支持AES、DES、SHA和RNG）， 這樣就可以有效避免重要數據和通信數據泄露。

　　o RX71M以前的瑞薩MCU提供安全功能，可防止片上閃存中存儲的代碼被外部設備讀取，從而防止最終產品的二進制代碼泄露。

　　o RX71M利用Trusted Memory將代碼保護功能擴展到開發階段，防止重要算法泄露或未授權復制。。Trusted Memory是片內Flash中一個特殊的區域，只能通過指令讀取單元訪問（只能執行程序），其他內部模塊（如數據讀取單元，DMA等）都無法從該區域讀?。◤椭疲┐a。無論開發工作是在海外進行，還是與其他公司協作，此功能都可防止核心軟件技術泄露。

　　· （3）采用瑞薩專有的高速閃存技術，并且增加了片上存儲容量，與之前的產品相比，BOM成本最多可降低45%，性能翻倍。

　　o 高速閃存使用尖端的40 nm閃存工藝，能夠在120 MHz的頻率下工作，高級獲取單元（AFU）采用特有的基于緩存的存儲控制技術，在240 MHz的頻率下工作時，可實現相當于零等待存取的性能。 即使出現緩存缺失的情況，性能損失也只有一個時鐘周期，因此，即使在只使用閃存的情況下也能實現卓越的實時性能。

　　o 片上閃存容量最大為4 M字節，這是同級產品中可達到的最大容量；還提供512 KB的支持奇偶校驗的用戶RAM；32 KB的ECC RAM，每64-bit數據中支持1-bit錯誤修正/2-bit錯誤檢測。 因此器件無需外部高速SRAM也可實現高性能運行。 充分利用RX71M的片上存儲器，BOM成本可降低45%之多。

　　瑞薩計劃繼續開發和推廣結合了先進功能和卓越性能的MCU，以應用于工業設備和嵌入式網絡設備，進而為建設“智能社會”基礎而貢獻力量。

　　有關RX71M系列MCU的主要規格，請參見獨立數據表。

　　穩健的開發生態系統

　　為了快速啟動開發過程，RX71M MCU由瑞薩和第三方工具供應商提供的穩健的開發工具環境進行支持，這些開發工具環境即構成RX生態系統。 瑞薩為RX系列提供全面的開發生態系統，包括e2 studio這一功能強大的基于Eclipse的IDE，以及編譯器、調試器、代碼生成工具和閃存編程器。 此外，RX71M器件還受IAR Embedded Workbench的支持，可用于瑞薩RX編譯器和集成開發環境（IDE）。 RTOS和中間件由業界領先的第三方公司（如Micrium、Segger、CMX、Express Logic、RoweBots和FreeRTOS）提供。

　　瑞薩提供大量軟件示例和驅動程序，包括固件整合技術（以下統稱為“FIT”）驅動程序。 FIT是一個全新的概念，主要用于簡化嵌入外設功能模塊驅動程序并提高RX MCU之間的可移植性。軟件示例和FIT驅動程序可從瑞薩網站下載。

　　上市期

　　RX71M MCU樣品現可供貨。 預定于 2015年 6 月開始量產。（上市期如有變更，恕不另行通知）

　?。ㄗ⑨專?/p>

　　所有其他注冊商標或商標均為其各自所有者的資產。

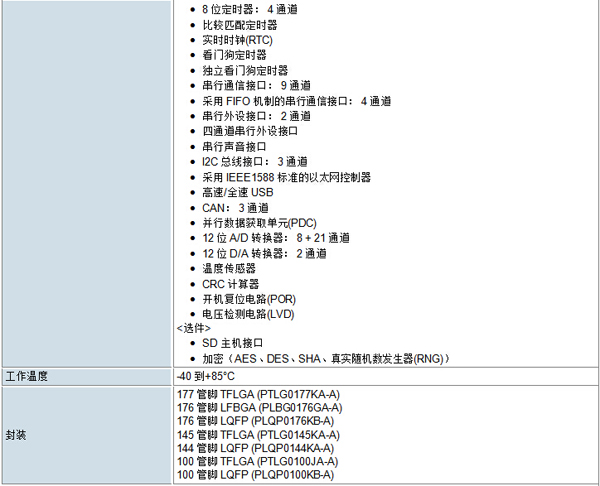

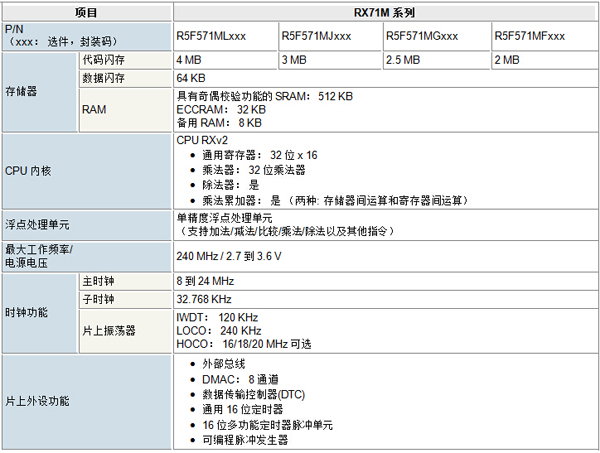

　　RX71M系列MCUs產品規格
