74HC244 是一款常見的驅動信號芯片，常用于各種單片機mcu系統中，單片機io口輸出的電流很小而244芯片就是用來放大電流，他是具有三態輸出的八路緩沖器和線路驅動器，他與74HC245的唯一區別是 74HC244是單向的，數據只能從A端流向Y端，而74HC245則是雙向的。他們的驅動能力相同。74hc244的pdf資料下

　　74HC244也常常用于隔離，比如單片機和并口等設備直連理論上可以直接用單片機的幾根I/O口接并口線，但如果電路板沒做好，可能會連帶把計算機并口燒壞，所以要加個74HC244芯片隔離一下

　　74HC244 是CMOS電路，74ls244 是雙極晶體管型電路，二者的特性差別很大，LS器件是淘汰型，盡量不要選用。

　　74HC240，74HC241，74HC244為同一系列的產品，他們的區別很小在引腳及其功能方面下面的中文資料中都有詳細的說明.

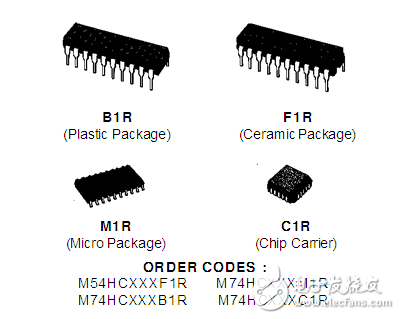

　　74hc244實物圖

　　74hc244管腳圖

　　下面介紹74hc244的功能：

　　74HC244芯片內部共有兩個四位三態緩沖器，使用時可分別以1C和2G作為它們的選通工作信號。當1C和2G都為低電平時，輸出端Y和輸入端A狀態相同；當1G和2G都為高電平時，輸出呈高阻態。

　　八同相三態緩沖器/線驅動器

　　74HC233芯片功能

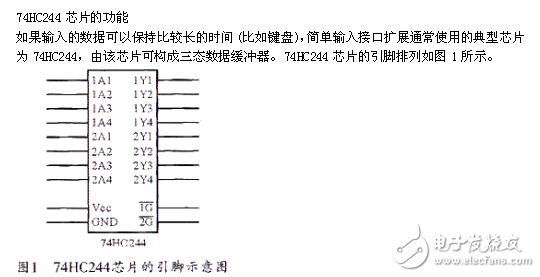

　　如果輸入的數據可以保持比較長的時間（比如鍵盤），簡單輸入接口擴展通常使用的典型芯片為74HC244，由該芯片可構成三態數據緩沖器。74HC244芯片引腳排列如圖1所示。

　　74HC244芯片內部共有兩個四位三態緩沖器，使用時分別以1C和2G作為它們的選通工作信號。當1/0E和2/0E都為低電平時，輸出端Y和輸入端A狀態相同；當1/0E和2/0E都為高電平時，輸出成高阻態

　　dip封裝的74hc244引腳圖

　　貼片74hc244引腳圖

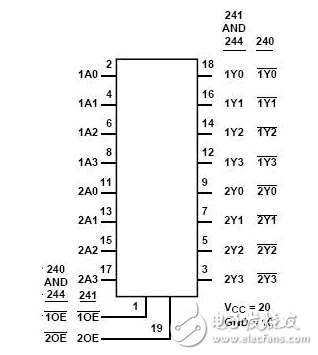

　　74hc244封裝圖

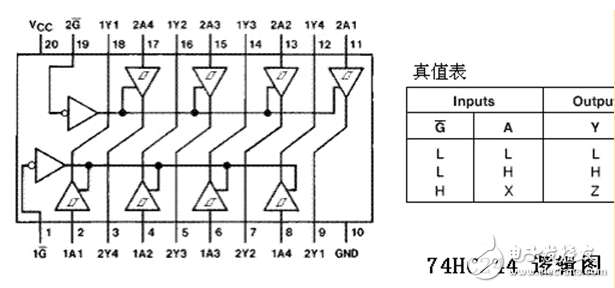

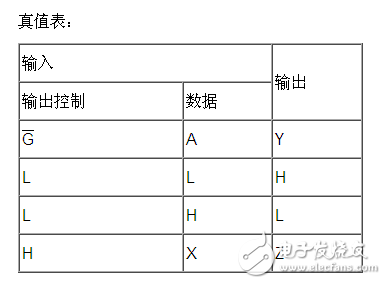

　　74hc244真值表

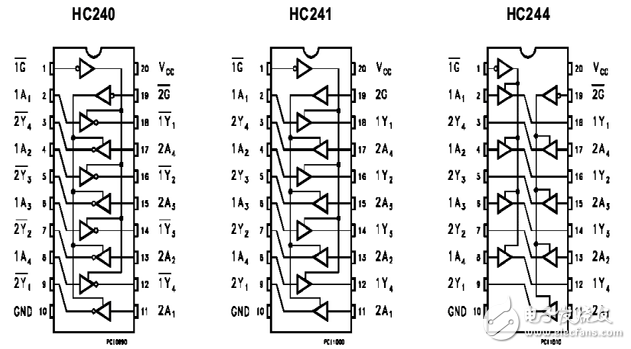

　　74hc244及74hc241 74hc240功能表

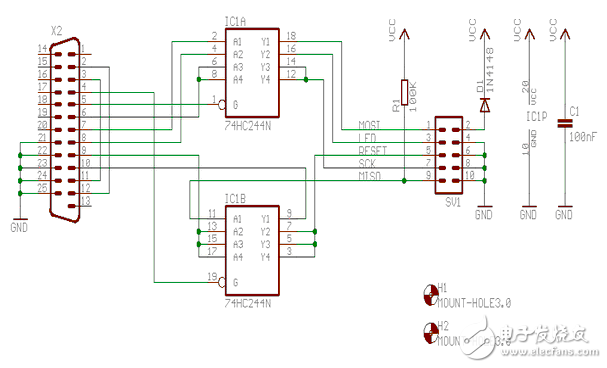

　　緩沖并行端口電路

　　74hc244應用電路

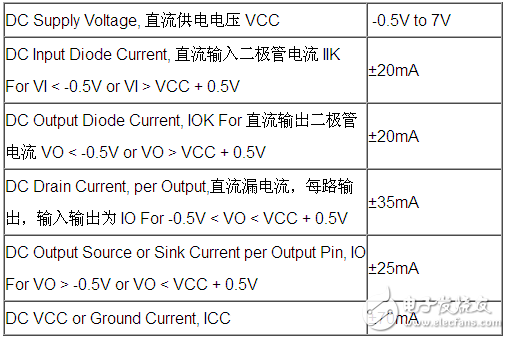

　　74hc244電流最大值

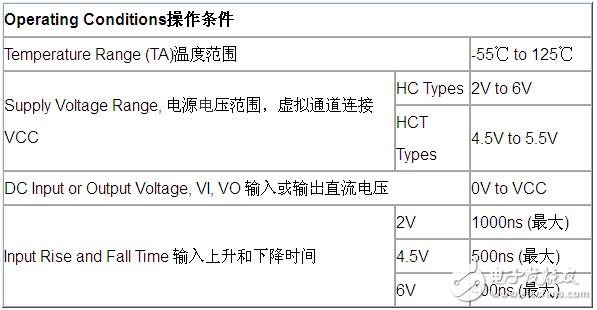

　　74hc244電壓溫度等操作條件
