摘要：藍牙氣表、智能四表方案這里統統都有!其中要訣等你來get!

　　目前市場上越來越多的智能水/氣/熱表選用瑞薩的主平臺，從性能、可靠性和整體成本來說，世強代理的瑞薩MCU和SOC的方案確實有優勢，詳見以下分析：

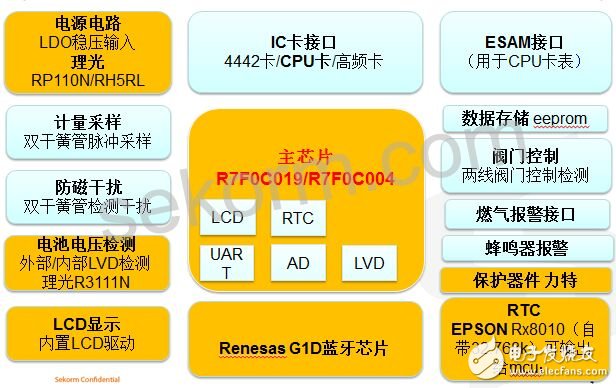

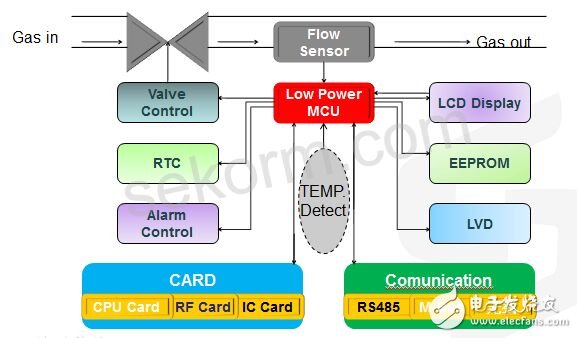

　　圖1：基于瑞薩MCU/SOC的世強智能水/氣/熱表方案

　　如上圖所示為基于瑞薩R7F0C002/R7F0C019/R7F0C004的世強智能水/氣/熱表解決方案的原理框圖，包括以下功能模塊：

　　·采用3.6V鋰電池直接供電，且具電池低電壓檢測指示功能;

　　·蜂鳴器報警控制;

　　·實時時鐘指示，閏年自動翻轉;

　　·內置LCD驅動，支持多種驅動方式;

　　·閥門堵轉檢測;

　　·超低低功耗設計;

　　·具內部硬件乘除法器;

　　·可擴展的通訊接口，方便數據采集;

　　世強智能水/氣/熱表方案為預付費IC卡式表，符合CJ/T133-2012《IC卡冷水水表》及CJ 128-2007《熱量表》等相關行業標準，支持“先買水/氣后用水/氣”的預付費管理方式，在一定程度上改善了傳統管理模式的種種弊端，符合我國的基本國情，有很強的實用價值。

　　該方案中的主控MCU推薦使用世強目前代理的瑞薩R7F0C019，想了解這顆物料也可在世強元件電商平臺輸入關鍵字搜索。首先，這顆MCU的資源豐富：ROM和RAM空間大，程序擴展方便;LCD內置電荷泵，能增強低功耗下的顯示效果;內置高精度符合國網要求的RTC，內置高精度時鐘，實現串口通信也無需外接晶體;其靜態功耗小于1uA，并支持1.6V-5.5V寬工作電壓，可適應各種電池。下圖2所示為R7F0C019的內部組成：

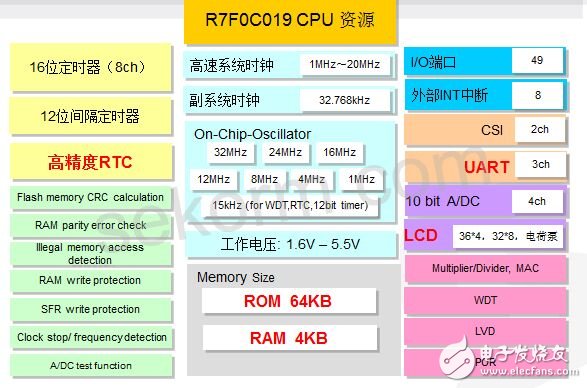

　　圖2：世強R7F0C019的內部組成

　　除了主流的智能三表，還有一種新型藍牙表，用戶只需通過手機藍牙就能自己讀取數據和繳費，如下為新型藍牙表的原理框圖：

　　圖3：世強新型藍牙表的原理框圖

　　圖3 所示框圖里的主控MCU仍可采用世強代理的瑞薩R7F0C019或者R7F0C004，藍牙模塊也可以使用RL78/G1D(藍牙SOC芯片，內置一顆MCU和藍牙4.1協議)自己做設計。
