隨著半導體技術，特別是 FPGA 的發展，單片芯片的處理能力越來越強。現在單片的處理能力都在 1Tbit 以上。而要處理這么多的數據，單靠原來的 LVDS, LVPECL 已經無法滿足芯片接口吞吐量的要求。所以，如今越來越多的應用都用到高速 SERDES。

XILINX 的 SERDES 作為業界翹楚，越來越多地被客戶接受并廣泛應用。而隨之而來設計、調試問題，也是讓客戶感到害怕的問題。特別是客戶容易對高速 SERDES 犯怵，碰到問題又無從著手，導致進度受阻，壓力倍增。

這是我著手總結 SERDES 設計調試的初衷。

這次主要講 SERDES 復位設計。

復位的作用

眾所周知，現在主流的 FPGA 上實現的都是時序邏輯。時序邏輯有一個特點就是前面的狀態會影響到后面的狀態。所以在這種應用里，初始狀態的確定是整個設計里非常重要的一個環節。復位就是用來初始化邏輯狀態用的。

對于 SERDES，根據不同的應用，其時鐘方案是不同的。對此，SERDES 的狀態，特別是BUFFER 的狀態會受到很大的影響。由于 BUFFER 的讀寫時鐘有效穩定的時間不同，大致會引起以下 2 種情況：

1. BUFFER 上下溢出，使得輸入輸出誤碼；

2. 多通道應用里，通道間引入偏移，使得各路通道綁定失敗。

所以復位設計必須小心，特別需要和時鐘方案相匹配，才能給可靠的設計打下良好的基礎。

7 系列 GTX 的時鐘結構

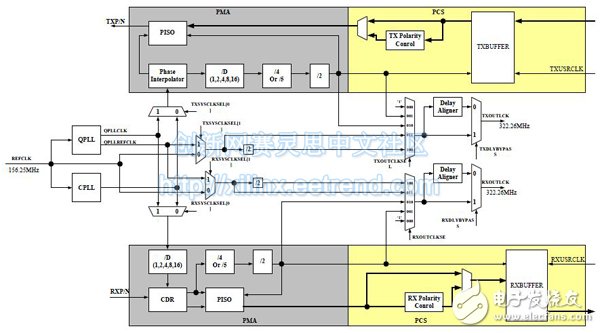

上面說到，復位應該和時鐘方案相匹配，所以在這里簡單介紹一下 7 系列 GTX/GTH 的時鐘結構。

7 系列 SERDES 是以 QUAD 為單位的。在一個 QUAD 里，有

a) GTX/GTH： 一個 QUAD 里有 4 個 SERDES；

b) 2 個參考鐘：它們可以連到任意一個 PLL 上。而且可以給上下相鄰的 QUAD 提供參考鐘；

c) CPLL：這是每路 GTX/GTH 都有的 PLL。這個 C 是指 Channel；

d) QPLL：每個 QUAD 內的 SERDES 共享的 PLL。這個 Q 是指 QUAD。

QPLL 和 CPLL 可以供到每個 SERDES 的發（TX）和收（RX）。在 SERDES 里有TX/RXSYSCLKSEL[1:0]端口選擇使用哪個時鐘源。

復位設計的案例

下面，根據不同的時鐘方案，會列出一些復位的方法。

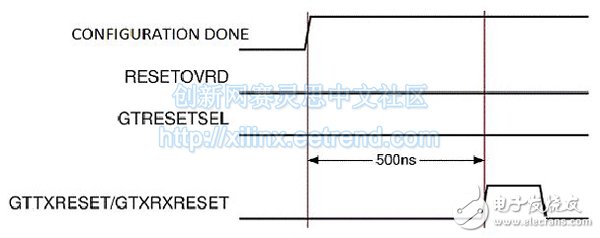

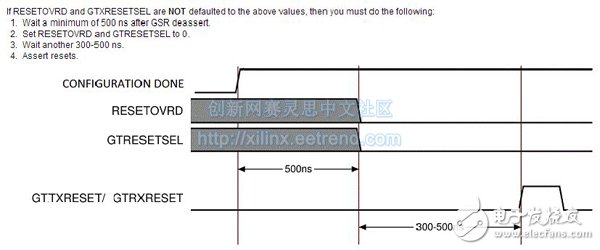

首先需要提醒的一點是：對于 7 系列的 SERDES， bit 文件下載完（CONFIGDONE 拉高）后的500ns 時間內的復位是無效的。SERDES 需要的復位是脈沖。所以 FPGA 配置完成后 500ns 后復位信號才能拉高。

如果在 500ns 之前就拉高，那是無效的。需要在后面在有一個正脈沖才行。

關于這個問題，在 XINLIX 官網上有 AR43482 作說明。

另外相對于以前的 SERDES，在 7 系列 SERDES 里多了 2 個信號：TXUSERRDY 和 RXUSERRDY。

這 2 個信號是用來控制何時進行 PCS 復位的。

SERDES 的順序復位是指 GTXTXRESET 或 GTXRXRESET 有復位脈沖時，SERDES 會進行從 PMA一直到 PCS 的復位，最后把 TXRESETDONE 或 RXRESETDONE 拉高。

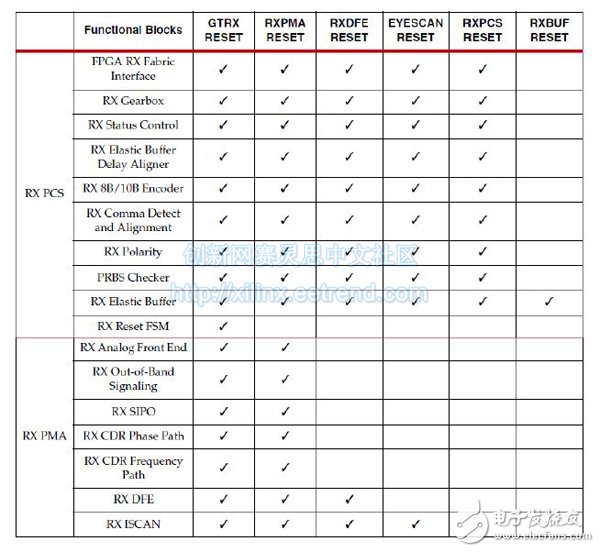

PMA 和 PCS 復位涵蓋的范圍見下表

整個復位順序都是從 PMA 到 PCS 的。具體流程可以參考 UG476。

在完成 PMA 復位后進入 PCS 復位是，TXUSERRDY 和 RXUSERRDY 就是開關。只有當它們?yōu)楦邥r(shí)才能進入 PCS 復位，繼而完成整個 SERDES 的復位。TXUSERRDY 和 RXUSERRDY 的含義是用戶鐘 TXUSRCLK/TXUSRCLK2 和RXUSRCLK/RXUSRCLK2 都穩定了。這個時候可以進行 PCS復位了。

TX 復位案例

一、 TXOUTCLKSEL = TXOUTCLKPMA

這種情形下，TXOUTCLK 的頻率是(LINE RATE)/(INTERNAL DATAWIDHT)，它會隨著線速度的變化而變化。

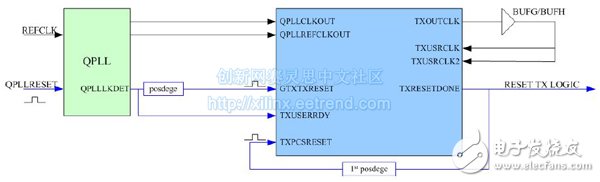

對于 7 系列 SERDES，內部位寬可以有 16/20 bit （即 2 字節）和 32/40bit（即 4 字節）2中選擇。跟邏輯接口的外部位寬有 2、4、8 字節 3 種選擇。由于邏輯可以跑到 368MHz以上。所以對于大多數的應用，TXUSRCLK/TXUSRCLK2 是可以同頻的。此時，其時鐘框圖就會如下：

這種復位方案里，有一些要求：

? SERDES 工作在順序復位模式下（工具產生的代碼默認模式）

? RESETOVRD = 1’b0

? GTRESETSEL = 1’b0

? QPLLRESET 或 CPLLRESET 需要脈沖復位

? 至少一個參考鐘周期

? QPLLLKDET 或 CPLLLKDET 的上升沿上產生 GTXTXRESET 脈沖，啟動 SERDES 進入順序復位

? 同時，把 QPLLLKDET/CPLLLKDET 連到 TXUSERRDY

? 最好能延時 2～3us 以保證 TXOUTCLK 穩定。

? 在 TXRESETDONE 的第一個上升沿做 TXPCSRESET 的復位

? 對單路應用不需要這個復位。

? 對于多路需要對齊輸出的應用，需要把所有 TXRESETDONE 都拉高后做TXPCSRESET 復位以減少各路的輸出偏移

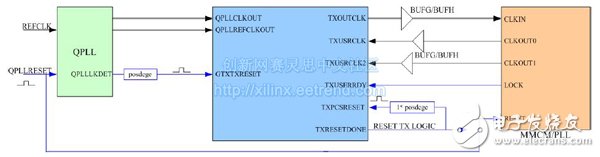

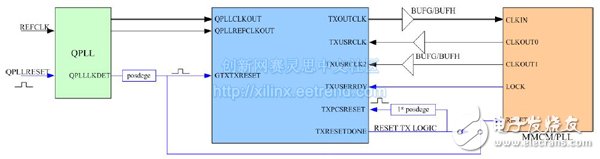

二、TXOUTCLKSEL = TXOUTCLKPMA，用到 MMCM

這個和上面一個的差別就是需要用到 MMCM。由于 MMCM 的輸入是 TXOUTCLK，必須等到 TXOUTCLK 穩定后才能釋放復位；而 MMCM 給 SERDES 提供 TXUSRCLK 和TXUSRCLK2，所以 TXUSERRDY 必須在 MMCM 穩定后才能拉高。

同樣，對于多通道應用，需要在所有 TXRESETDONE拉高后給一個 TXPCSRESET 脈沖，這樣可以減少發送數據通道間的偏移。

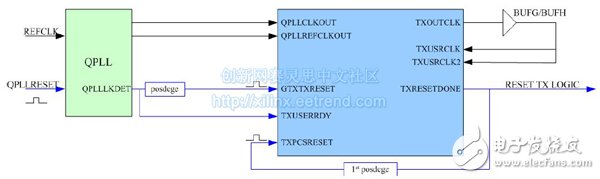

三、TXOUTCLKSEL = TXPLLREFCLK_DIV1/2

這種應用和第一種不同之處在于TXOUTCLK的時鐘來源不同，這里是來自于參考鐘。所以它會在 QPLL 鎖定之前就穩定下來。當然我們還是可以借用第一種復位方法。只是QPLLLKDET/CPLLLKDET 送到 TXUSERRDY 時不需要延時去等待內部時鐘穩定。

四、TXOUTCLKSEL = TXPLLREFCLK_DIV1/2，用到 MMCM同樣，這種應用可以參考第二種。

當然由于 MMCM 的輸入時鐘是參考鐘，所以它的復位釋放也不需要等待 PLL 鎖定。所以我們也可以用下面的復位方法

當然由于 MMCM 復位要求，QPLLRESET/CPLLRESET 的脈寬需要大于 3 個參考鐘周期。

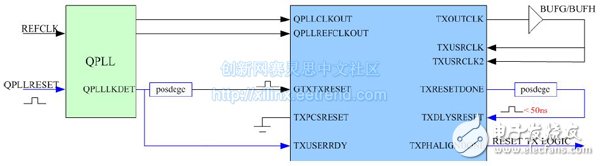

五、TXBUFFER BYPASS 情形

對于 CPRI 等有延時精度要求的應用，需要把 TXBUFFER 旁路。這時需要在上面的復位之外還要有相位對齊電路的復位。

要能進行相位對齊，對時鐘有一定要求：

1. 同源同頻。這里只是做相位對齊，頻率必須相同；

2. 時鐘穩定。只有時鐘穩定后才能進行相位對齊操作。

所以相對于前面使能 TXBUFFER 的應用的復位，在 TXRESETDONE 拉高后，做一次相位對齊操作就可以了。

這里需要注意的一點是，TXDLYSRESET 的脈寬必須小于 50ns。

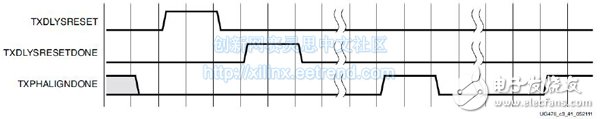

整個復位的波形圖如下

和前面不同的是，這里用 TXPHALIGNDONE 作為后續邏輯的復位信號。這是因?yàn)檫@個信號拉高了，表示 SERDES 的初始化已經完成，可以工作了。而前面的幾種應用，TXRESETDONE 的拉高是 SERDES 能夠正常發送數據的標志。

RX 復位設計

這里只包括用到 RXOUTCLK 時的復位。如果是用 TXOUTCLK 作為 RXUSRCLK/RXUSRCLK2時鐘源的情形，可以參考 TX 復位設計部分。

RX 的結構比 TX 要復雜。相對應的復位也會復雜一些。主要原因是 RXOUTCLK 的源頭可能是 CDR 送出的恢復鐘。也就是說，需要 CDR 穩定工作后才能有穩定的 RXOUTCLK 輸出。所以后續的復位需要與此相配。

CDR 在有信號送入時，會跟蹤上輸入信號的頻率、相位；當沒有信號送入時，它會慢慢鎖到本地時鐘上，直到又有信號送入。這個不是躍變的過程，而是慢慢變化的。這里不會引入恢復時鐘的跳變。

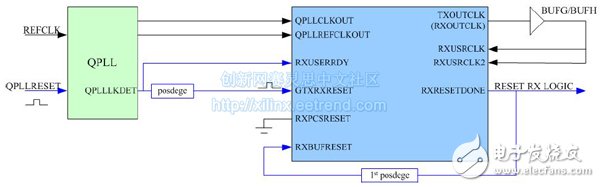

一、RXOUTCLKSEL = RXOUTCLKPMA

這種情形下，RXOUTCLK 的源頭就是 CDR 的恢復鐘。

由于初始化復位時，我們還是用 QPLLLKDET/CPLLLKDET 作為 RXUSERRDY 的輸入，這樣在 PLL 鎖定后可以完成 PMA/PCS 的初始化。

但是在工作起來后，CDR 會鎖到輸入信號上。在跟蹤過程中，恢復鐘（也就是RXBUFFER 的寫時鐘）會有個漸變的過程。這個可能會導致 RXBUFFER 溢出。所以用RXBUFSTATUS[2]送到 RXBUFRESET。這樣在 RXBUFFER 溢出時復位 RXBUFFER。

對于多通道應用，也是需要在所有 RXRESETDONE 都拉高時復位 RXBUFFRESET 一下，這樣可以減少各路的偏移。當然，任意一路有前面說到的溢出，也需要復位所有的RXBUFFER。

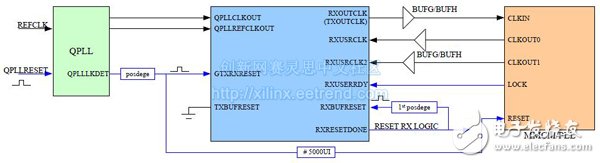

二、RXOUTCLKSEL = RXOUTCLKPMA，且用到 MMCM

這個情形下，我們需要注意的就是 MMCM/PLL 輸入時鐘源于 CDR 恢復時鐘并給RXPCS 提供用戶時鐘。所以需要

1. MMCM 必須在 PLL 鎖定后延時一段時間釋放復位，這其中的時間就是 CDR 鎖定的時間。

2. MMCM 的 LOCK 信 號 控 制 RXUSERRDY ， 以 保 證 RXPCS 的 復 位 是 在RXUSRCLK/RXUSRCLK2 都穩定后釋放的。

這種應用里，如果外部輸入信號丟失，比如拔掉再插上光纖，那需要對接收側做整體復位以保證接收的可靠。這時整個時鐘都會重新復位一遍。

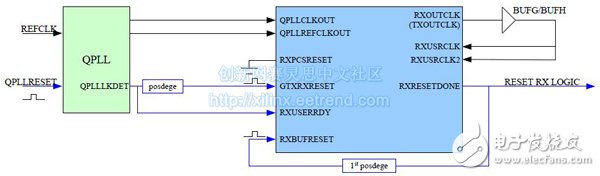

三、RXOUTCLKSEL = RXPLLREFCLK_DIV1/2

這種情形，RXUSRCLK/RXUSRCLK2 的源頭都是參考鐘，所以和 TXOUTCLKSEL = TXPLLREFCLKDIV1/2 的情形是一樣的。在現實中會合并用 TXOUTCLK 來驅動 TXUSRCLK 和RXUSRCLK。

所以復位的方法參考 TX。

四、RXOUTCLKSEL = RXPLLREFCLK_DIV1/2, 且用到 MMCM
這 種 情 形 ， RXUSRCLK/RXUSRCLK2 的 源 頭 都 是 參 考 鐘 ， 所 以 和 TXOUTCLKSEL = TXPLLREFCLKDIV1/2 + MMCM 的情形是一樣的。在現實中會合并用 TXOUTCLK 通過MMCM 來驅動 TXUSRCLK 和 RXUSRCLK。

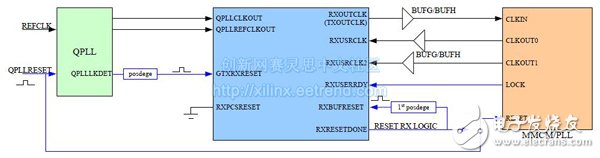

所以復位的方法參考 TX。這里畫出 2 中復位連接圖：

五、RXBUFFER BYPASS

RXUBFFER BYPASS 模式下，由相位對齊電路實現 RXCLK 和 RXUSRCLK 的相位對齊。此時 RXUSRCLK 的源頭必須來自 RXOUTCLKPMA， 而 RX_XCLK_SEL = RXUSR。

在大多數情況下，RX 工作在 SINGLE LANE 模式下。所以 RXPHASEALINGMENT 只要工作在 AUTO 模式下就可以了。

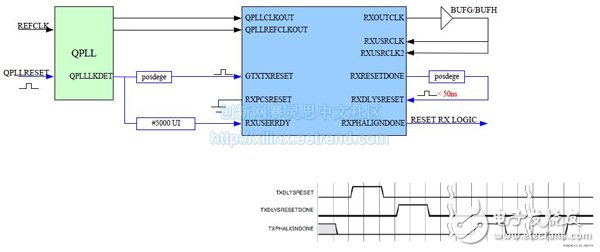

對于 GTX，RXPHASEALIGNMENT 的復位連接和波形如下：

RXPHALIGNDONE 作為 RX 邏輯的復位信號。

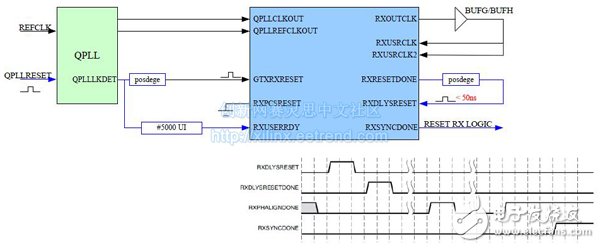

對于 GTH，RXPHASEALIGNMENT 的復位連接和波形如下：

RXSYNCDONE 作為 RX 邏輯的復位信號。

同樣的要求：

1. RXDLYSRESET 的脈寬不能超過 50ns。

2. 相位對齊操作必須在 RXRESETDONE 拉高后進行。

總結

對于時序系統，復位的設計會極大影響到系統的工作結果。對于 7 系列的 SERDES，其重要性是不言而喻的。這里列舉的是一些應用場景以及對應的復位設計。希望對大家有幫助。
