復位電路是一種用來使電路恢復到起始狀態的電路設備，它的操作原理與計算器有著異曲同工之妙，只是啟動原理和手段有所不同。復位電路，就是利用它把電路恢復到起始狀態。就像計算器的清零按鈕的作用一樣，以便回到原始狀態，重新進行計算。

　　和計算器清零按鈕有所不同的是，復位電路啟動的手段有所不同。一是在給電路通電時馬上進行復位操作；二是在必要時可以由手動操作；三是根據程序或者電路運行的需要自動地進行。復位電路都是比較簡單的大都是只有電阻和電容組合就可以辦到了，再復雜點就有三極管等配合程序來進行了。

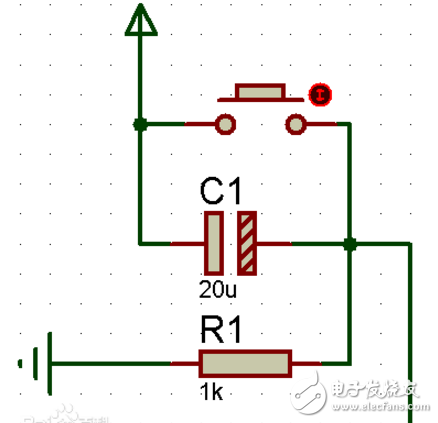

　　復位電路中電容的作用

　　電阻的作用不是限制電流的大小，而是控制復位時間。電容充電時間與R C的值成正比。復位電路中的電容只是在上電那一會兒起作用，充電瞬間電容有電流流過，所以RST端得到高電平，充電結束后沒有電流了，則RST端變?yōu)榈碗娖健?晶振電路在單片機內部有相應的電路，電路里一定會有電源的。讓復位端電平與電源電平變化不同步讓復位端電平的上升落后于電源電平的上升，在一小段時間內造成這樣的局面：

　　1、電源達到正常工作電源；

　　2、復位電平低于低電平閾值（被當作邏輯0）；

　　這種狀態就是復位狀態。僅用一個電阻是不可能同時實現這兩條的。復位，就是提供一個芯片要求的復位條件，一般是N個機器周期的固定電平。低電平復位就是芯片可正常工作后保持N個以上周期的低然后變高即可。高電平復位就是芯片可正常工作侯保持N個周期以上的高然后變低即可。

　　另一種解釋：

　　上電瞬間，由于電容兩端電壓不能突變，RST引腳電壓端為VR為VCC，隨著對電容的充電，RST引腳的電壓呈指數規律下降，到t1時刻，VR降為3.6V，隨著對電容充電的進行，VR最后將接近0V。為了確保單片機復位，t1必須大于兩個機器周期的時間，機器周期取決于單片機系統采用的晶振頻率，R不能取得太小，典型值 8.2kΩ；t1與RC 電路的時間常數有關，由晶振頻率和R可以算出C的取值。

　　假設高電平復位有效，一充一放周期是1.386*RC，舍去充放過程中較低的電平，一般的單片機復位脈沖寬度取值：（0.7~1）RC 反正都是大概的，電平保持時間越長越好，電容大點好。單位是：（R）*（C）=（歐姆）*（法拉）＝秒

　　例如：R＝470K，C＝0.15UF 則延時時間是（470*1000）*（0.15/1000000）＝0.0705秒
