LM5117 是一款同步降壓控制器，適用于高電壓或各種輸入電源的降壓型穩壓器應用。其控制方法基于采用仿真電流斜坡的電流模式控制。電流模式控制具有固有的輸入電壓前饋、逐周期電流限制和簡化環路補償?shù)墓δ?。使用仿真控制斜坡可降低脈寬調制電路對噪聲的敏感度，有助于實現高輸入電壓應用所必需的極小占空比的可靠控制。

　　LM5117 的工作頻率可以在 50 kHz 至 750 kHz 范圍內設定。LM5117 可利用自適應死區時間控制來驅動外部高邊和低邊 NMOS 功率開關管。用戶可選的二極管仿真模式可實現非連續模式操作，提高輕負載條件下的效率。高電壓偏置穩壓器可利用外部偏置電源進一步提高效率。LM5117 獨特的模擬遙測功能可提供平均輸出電流信息。其他功能還包括熱關斷、頻率同步、斷續 （hiccup） 模式電流限制和可調輸入欠壓鎖定。

　　主要特點

　　仿真峰值電流模式控制

　　5.5V 至 65V 寬工作電壓范圍

　　穩定的 3.3A 峰值柵極驅動

　　自適應死區時間輸出驅動器控制

　　自由運行或同步高達 750 kHz 的時鐘

　　可選的二極管仿真模式

　　0.8V 可編程輸出

　　精度為 1.5％ 的電壓基準

　　模擬電流監視器

　　可編程電流限制

　　斷續模式過流保護

　　可編程軟啟動和跟蹤

　　可編程輸入欠壓鎖定

　　可編程切換至外部偏置電源

　　熱關斷

　　封裝

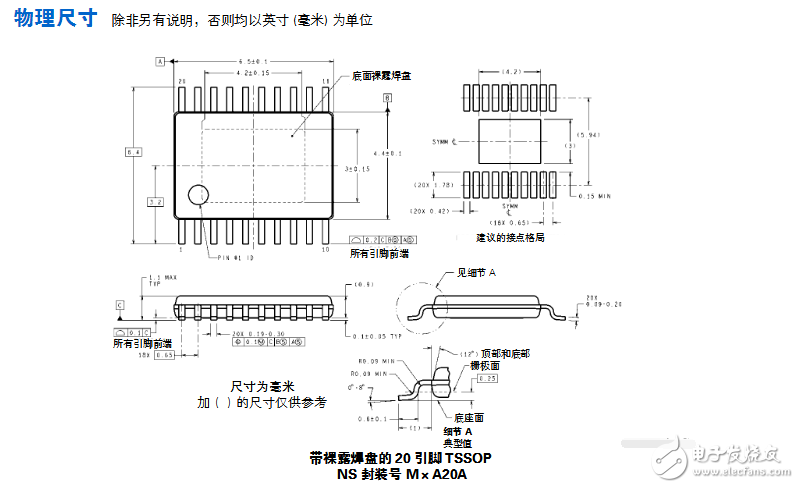

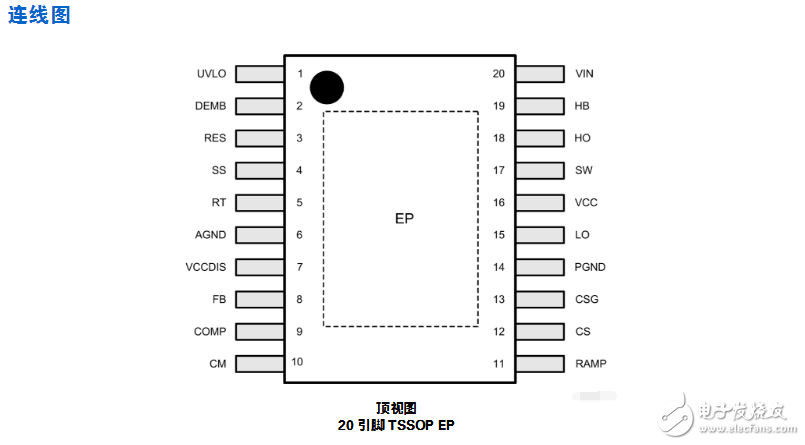

　　TSSOP-20EP （耐熱增強型）

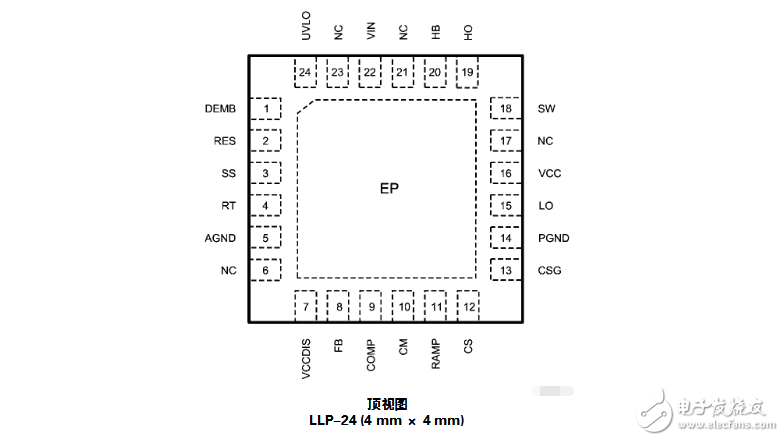

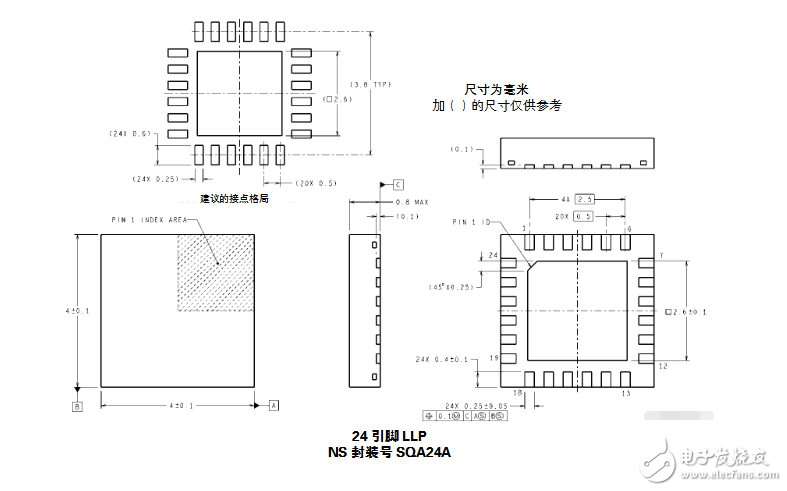

　　LLP-24 （4 mm × 4 mm）
