定時開關從功能上分為機械式定時開關和電子式定時開關，機械式定時開關一般是由旋鈕、接觸簧片、彈簧、接觸輪、轉軸、油盒、阻力板組成，采用鐘表原理進行定時通斷。

　　而電子式定時開關是一個以單片微處理器為核心配合電子電路等組成一個電源開關控制裝置，能以天或星期循環且多時段的控制家電的開閉。時間設定從1秒鐘到168小時，每日可設置20組，且有多路控制功能。一次設定長期有效。適用于各種工業電器，家用電器的自動控制，既安全方便又省電省錢。

　　本例介紹的定時控制器，定時時間在10～90min范圍內分7擋（1Omin、20min、30min、40min、50min、60min和90min）可調。該定時控制器在定時時間到達后，能自動切斷負載（電動機、電熱器等用電設備）的工作電源，安全省電，方便實用。

　　電路工作原理

　　該定時控制器電路由電源穩壓電路、定時時間選擇電路、延時電路和施密特觸發控制電路組成，如圖所示。

　　本例介紹的定時控制器，定時時間在10～90min范圍內分7擋（1Omin、20min、30min、40min、50min、60min和90min）可調。該定時控制器在定時時間到達后，能自動切斷負載（電動機、電熱器等用電設備）的工作電源，安全省電，方便實用?！　‰娐饭ぷ髟怼　≡摱〞r(shí)控制器電路由電源穩壓電路、定時時間選擇電路、延時電路和施密特觸發控制電路組成，如圖所示。

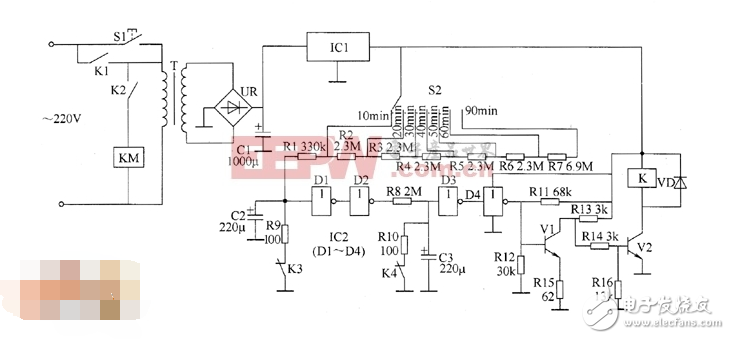

　　圖 定時控制器電路　　電源穩壓電路由起動按鈕S1、電源變壓器T、整流橋堆UR、濾波電容器C1和三端穩壓集成電路IC1組成?！　《〞r(shí)時間選擇電路由選擇開關S2和電阻器R1～R7組成?！　⊙訒r(shí)電路由電容器C2、C3、電阻器R9、R1O、繼電器K的常閉觸頭K3、D4和非門集成電路IC2（D1～D4）組成。

　　施密特觸發控制電路由晶體管V1、V2、電阻器R1～R16和二極管VD等組成。　　選擇好定時時間后，按下起動按鈕S1，交流220V電壓經T降壓、UR整流、C1濾波及IC1穩壓后，產生＋12V電壓，供給各有關電路。

　　IC2通電工作后，其內部的非門電路D4輸出低電平，使V1截止，1／2飽和導通，繼電器Κ吸合，其常開觸頭K1和K2接通，使電源被鎖定接通（松開S1后，交流電源仍維持接通），交流接觸器KM吸合，使負載通電工作。同時，＋12V電壓通過定時時間選擇電路對電容器02充電，電路開始計時?！　‘?dāng)定時時間結束后，非門D4的輸出端變?yōu)楦唠娖?，使V1導通，V2截止，K釋放，其常開觸頭K1和K2斷開，定時控制器停止工作；同時KM釋放，負載斷電也停止工作。

　　元器件選擇　　R1～R16均選用1／4W碳膜電阻器?！　1選用耐壓值為25V的鋁電解電容器；C2和C3均選用耐壓值為16V的鋁電解電容器?！　D選用1N4148型硅開關二極管。　　UR選用2A、50V的整流橋堆?！　I選用59013型硅NPN晶體管；1／2選用C8050型硅NPN晶體管。　　IC1選用LM7812型三端集成穩壓器；IC2選用C036或CD4011型四與非門集成電路或C033、CD4069型六非門集成電路?！　選用5～8W、二次電壓為17V的電源變壓器?！　1選用220V動合按鈕，S2選用單極7位選擇開關?！　選用12V的直流繼電器?！　M選用線圈電壓為220V的交流接觸器，其觸頭電流容量應根據負載的實際功率來選擇。
