Chrom-ART Accelerator是一個2D直接記憶體存取外設，在非常低的CPU負載條件下即可實現先進的圖形處理功能，能夠直接存取、解碼以及混合圖像資料，并直接輸出到LCD液晶顯示器，配合內部的TFT LCD控制器以及MIPI-DSI接口，可以說相得益彰，從這幾點上看，STM32F469NIH6針對圖形處理顯示方面的努力，還真是蠻拼的，我們接下來就上電啟動板子，看看實際的效果如何。

上電啟動

STM32F469 Discovery提供了3種不同的供電方式，分別是miniUSB、USB OTG以及Arduino擴展接口供電，并且不同的供電對應不同的跳帽選擇，如下圖所示。

?

?

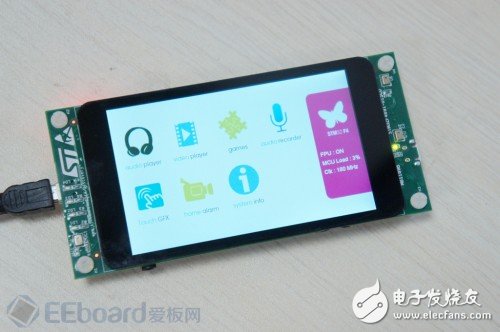

我們就以最常用的ST-LINK V2-1 USB接口供電，插上電源，板卡運行出廠默認的RTOS系統，1.2版本的，基本功能包括音頻、視頻播放，游戲、家居監控等功能。

?

?

另外，還有一個特別特別重要的功能Touch GFX，什么是Touch GFX？

TouchGFX是一個獨特的軟件框架，可以在低性能的硬件上實現媲美智能手機上的圖形用戶界面（GUI），一句話，如果你有在MCU上跑圖形用戶界面的需求，一旦你用了Touch GFX，那就再也回不去了。

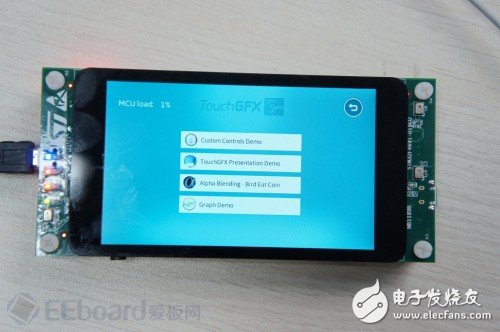

點開Touch GFX，里面有幾個功能項，如下圖所示。

?

?

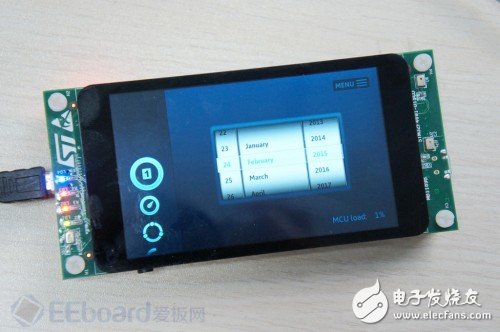

用戶控制Demo，里面包括了日歷，傳感器等顯示功能。

?

?

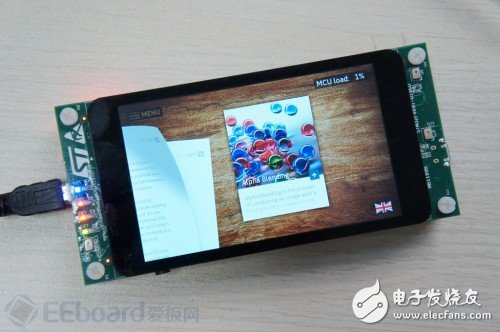

TouchGFX展示Demo，包括介紹什么是TouchGFX等。

?

?

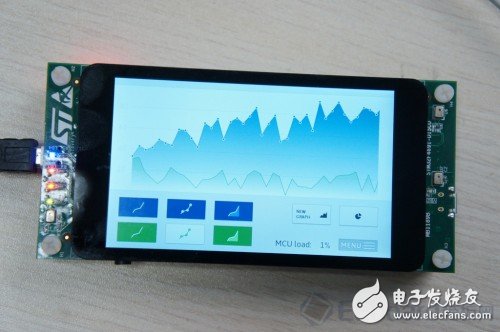

圖表的Demo

?

?

另外，TouchGFX還內置了一個Bird Eat Coin游戲的Demo。

重頭戲來了?。?！

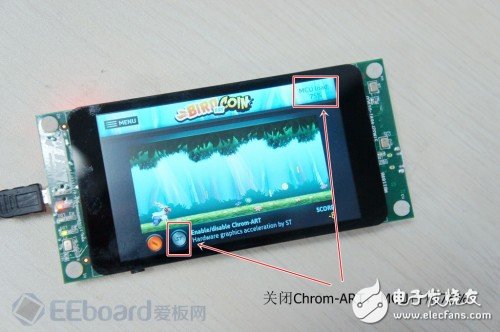

這是一個非常直觀的呈現Chrom-ART加速功能效果的游戲Demo，如下圖所示，我們關閉Chrom-ART加速功能，MCU的占用率大概在75%左右。

?

?

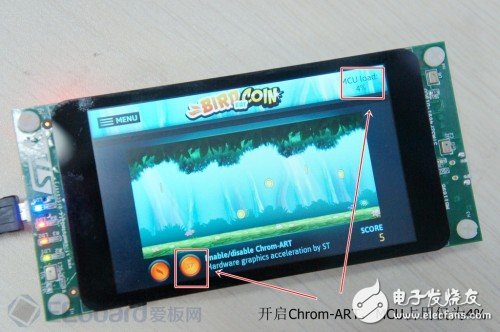

當打開Chrom-ART加速功能，MCU的占用率瞬間降到了4%左右，而且在玩這游戲的時候明顯感覺到更加流暢。

?

?

另外，我們也在測試了下在開啟和關閉Chrom-ART時的功耗，將萬用表連接到開發板的電流測試跳帽處，如下圖所示。（設備有些簡陋，用的是普通的萬用表，難免有所誤差，測試結果供參考）

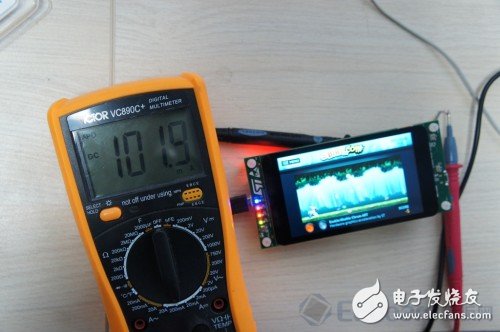

在關閉Chrom-ART加速功能時，測得的電流大概為101.9mA。

?

?

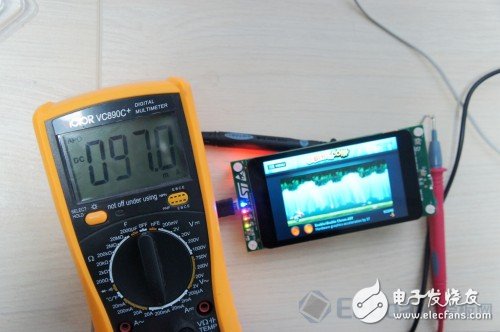

而當開啟Chrom-ART加速功能時，測得的電流大概在97.0mA，兩者之間也有相差5mA的電流，確實在處理復雜圖形的時候，開啟Chrom-ART加速功能在大大降低MCU的占用率后能有效的減少功能，非常不錯。

?

?

從這個TouchGFX功能的演示來看，無論是物聯網設備，還是大多數的工業應用，簡單而直觀的觸摸型控制越來越受重視，而在此之前，像STM32F469一樣可以勝任復雜圖形處理的MCU并不多見，現在，我們使用STM32F469 Discovery開發板，通過TouchGFX，真正意義上帶來了一套低成本、低功耗的圖形解決方案，是不是很棒！

小結

介紹了意法半導體最新推出的STM32F469 Discovery開發板，板卡搭載核心微控制器STM32F469NIH6，基于一顆性能強大的低功耗32位ARM Cortex-M4處理器，輔以Chrom-ART加速和ART Accelerator存取加速技術，新產品可提升圖形處理性能、即時處理速度以及內核對程式記憶體的存取速度。通過整合加速器和MIPI-DSI介面，STM32F469NIH6能夠獨立執行要求嚴格的即時系統控制、監視等應用任務，無需另外搭載性能更強大、能耗更高的處理器，真正做到低成本、低功耗的圖形交互界面功能，這對目前廣闊的物聯網、工業現場控制等領域無疑是一個優異的參考設計方案，有興趣的工程師可以多多關注。
