十字路口的交通干道為南北和東西兩個方向，各路口均有紅黃綠交通信號燈以及顯示通行/停止倒計時時間的數碼管。交通燈控制系統的功能如下：

1）信號燈和數碼管的工作過程為：南北方向紅燈亮20秒（數碼管從20倒計時），東西方向綠燈亮17秒（數碼管從17倒計時），接著黃燈閃爍3秒（數碼管從3倒計時）；在黃燈變?yōu)?秒時，東西方向的紅燈亮30秒（數碼管從30倒計時），則南北方向綠燈亮27秒（數碼管從27倒計時），接著黃燈閃爍3秒（數碼管從3倒計時）；在黃燈為0秒時，南北方向紅燈亮20秒，則東西方向綠燈亮17秒，依次類推。

2）南北和東西方向的通行時間可用按鍵分別調整（增加或者減少）；

3）根據實際車流量可以設置三個不同工作時段，分別為“忙”、“不忙”和“閑”，三個時段的南北和東西方向的交通燈的時間是不一樣的，“忙”的時間大于“不忙”，“不忙”的時間大于“閑”；

4）三個時段通過串口通信設置，串口通信數據格式為兩個字節，前一個字節表示地址，后一個字節表示時段。地址字節為0x01、0x02、0x03等，分別表示不同小組的地址。時段字節為：0x00、0x01和0x02，分別表示不同時段，即“閑”、“不忙”和“忙”。例如傳輸數據0x01，0x00時，表示第一組的“閑”時段。

1、系統硬件設計

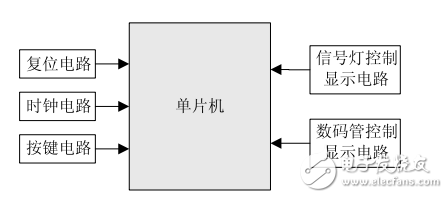

整個系統主要由主控中心-宏晶科技STC89S52單片機和復位電路、時鐘電路、信號燈控制顯示電路、數碼管控制顯示電路及按鍵控制電路等功能模塊組成，系統硬件框圖如圖1所示。

圖1 ?交通燈控制系統的硬件電路結構框圖

復位電路和時鐘電路為通用電路模塊，晶振頻率為11.0592MHz。

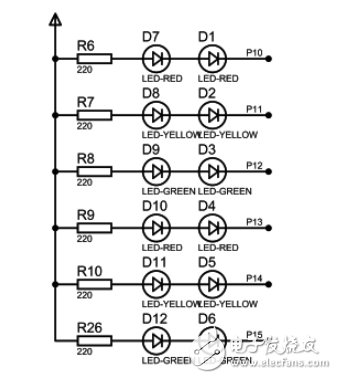

信號燈控制顯示電路如圖2所示，采用單片機P1口中的P1.0~P1.5控制12個發光二極管模擬實際交通信號燈。其中，P1.0~P1.2分別控制南北方向的紅燈、黃燈和綠燈，P1.3~P1.5分別控制東西方向的紅燈、黃燈和綠燈。所有信號燈采用共陽極的方式連接，即當P1.0~P1.5相應端口輸出低電平時，對應的發光二極管點亮，指示相應的交通狀態。

圖2 ?信號燈控制顯示電路圖

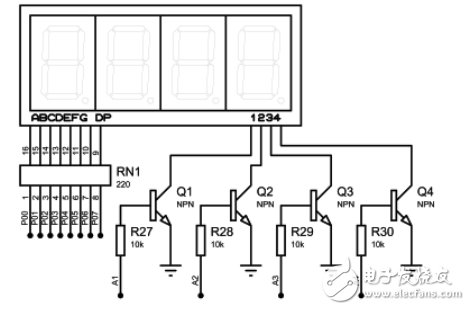

采用4位七段數碼管顯示通行/停止倒計時時間，數碼管控制顯示電路如圖3所示。數碼管的8段段碼與單片機P0端口連接，4位位碼與單片機端口（A1~A4）經三極管反相后相連接。通過分時輪流控制各位數碼管的位碼，使各位數碼管輪流受控動態顯示數字。由于數碼管為共陰極連接，段碼和位碼高電平有效。

圖3 ?數碼管控制顯示電路圖

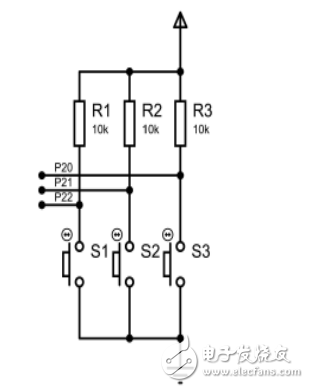

功能按鍵電路如圖4所示，有三個按鍵，S1、S2和S3，分別與單片機P2.0~P2.2端口連接。按鍵的主要功能是手動調整通行時間。具體為：S1用于通道的切換，按1次為調整南北方向通行時間，按2次為調整東西方向通行時間，按3次退出時間調整；S2用于增加通行時間，每按一次通行時間增加1S；S2用于減少通行時間，每按一次通行時間減少1S。當然，時間的調整步長可以是其他任意值，如5s或10s。通行時間設置有最長時間值和最短時間值。

圖4 ?功能按鍵電路圖
