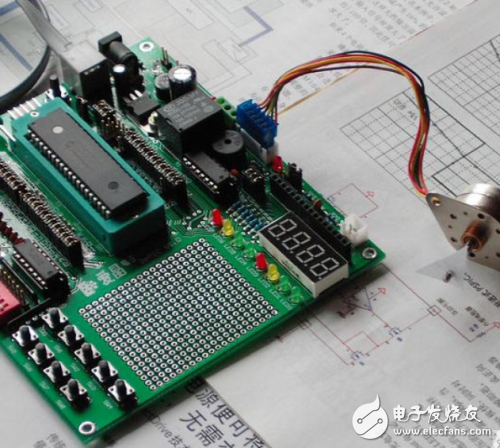

在初學51單片機的時候，總是伴隨很多有關與晶振的問題，其實晶振就是如同人的心臟，是血液的是脈搏，把單片機的晶振問題搞明白了，51單片機的其他問題迎刃而解……

有關51單片機有關晶振的問題一并總結出來，希望對學51的童鞋來說能有幫助。

一，為什么51單片機愛用11.0592MHZ晶振?

其一：因為它能夠準確地劃分成時鐘頻率，與UART(通用異步接收器/發送器)量常見的波特率相關。特別是較高的波特率(19600，19200)，不管多么古怪的值，這些晶振都是準確，常被使用的。

其二：用11.0592晶振的原因是51單片機的定時器導致的。用51單片機的定時器做波特率發生器時，如果用11.0592Mhz的晶振，根據公式算下來需要定時器設置的值都是整數;如果用12Mhz晶振，則波特率都是有偏差的，比如9600，用定時器取0XFD，實際波特率10000，一般波特率偏差在4%左右都是可以的，所以也還能用STC90C516晶振12M波特率9600，倍數時誤差率6.99%，不倍數時誤差率8.51%，數據肯定會出錯。

這也就是串口通信時大家喜歡用11.0592MHz晶振的原因，在波特率倍速時，最高可達到57600，誤差率0.00%。用12MHz，最高也就4800，而且有0.16%誤差率，但在允許范圍，所以沒多大影響。

二，在設計51單片機系統PCB時，晶振為何被要求緊挨著單片機?

原因如下：晶振是通過電激勵來產生固定頻率的機械振動，而振動又會產生電流反饋給電路，電路接到反饋后進行信號放大，再次用放大的電信號來激勵晶振機械振動，晶振再將振動產生的電流反饋給電路，如此這般。當電路中的激勵電信號和晶振的標稱頻率相同時，電路就能輸出信號強大，頻率穩定的正弦波。整形電路再將正弦波變成方波送到數字電路中供其使用。

問題在于晶振的輸出能力有限，它僅僅輸出以毫瓦為單位的電能量。在IC(集成電路)內部，通過放大器將這個信號放大幾百倍甚至上千倍才能正常使用。

晶振和IC間一般是通過銅走線相連的，這根走線可以看成一段導線或數段導線，導線在切割磁力線的時候會產生電流，導線越長，產生的電流越強?，F(xiàn)實中，磁力線不常見，電磁波卻到處都是，例如：無線廣播發射、電視塔發射、手機通訊等等。晶振和IC之間的連線就變成了接收天線，它越長，接收的信號就越強，產生的電能量就越強，直到接收到的電信號強度超過或接近晶振產生的信號強度時，IC內的放大電路輸出的將不再是固定頻率的方波了，而是亂七八糟的信號，導致數字電路無法同步工作而出錯。

所以，畫PCB(電路板)的時候，晶振離它的放大電路(IC管腳)越近越好。

三，單片機電路晶振不起振原因分析

遇到單片機晶振不起振是常見現象，那么引起晶振不起振的原因有哪些呢?

①PCB板布線錯誤；

②單片機質量有問題；

③晶振質量有問題；

④負載電容或匹配電容與晶振不匹配或者電容質量有問題；

⑤PCB板受潮，導致阻抗失配而不能起振；

⑥晶振電路的走線過長；

⑦晶振兩腳之間有走線；

⑧外圍電路的影響。

解決方案，建議按如下方法逐個排除故障：

①排除電路錯誤的可能性，因此可以用相應型號單片機的推薦電路進行比較。

②排除外圍元件不良的可能性，因為外圍零件無非為電阻，電容，很容易鑒別是否為良品。

③排除晶振為停振品的可能性，因為不會只試了一二個晶振。

④試著改換晶體兩端的電容，也許晶振就能起振了，電容的大小請參考晶振的使用說明。

⑤在PCB布線時晶振電路的走線應盡量短且盡可能靠近IC，杜絕在晶振兩腳間走線。

四，51單片機時鐘電路用12MHZ的晶振時那電容的值是怎樣得出來的?拿內部時鐘電路來說明吧!

其實這兩個電容沒人能夠解釋清楚到底怎么選值，因為22pF實在是太小了。這個要說只能說和內部的振蕩電路自身特性有關系，搭配使用，用來校正波形，沒有人去深究它到底為什么就是這么大的值。

19.89c52單片機如果不接晶振會有什么后果?

單片機不工作了，程序無法燒入……等等

五，單片機晶振電路中兩個微調電容不對稱會怎樣?相差多少會使頻率怎樣變化?在檢測無線鼠標的接受模塊時，發現其頻率總是慢慢變化(就是一直不松探頭的手,發現頻率慢慢變小)晶振是新的!

電容不對稱也不會引起頻率的漂移,說的頻率漂移可能是因為晶振的電容的容量很不穩定引起的,可以換了試,換兩電容不難,要不就是的晶振的穩定性太差了,或者測量的方法有問題.

六，單片機晶振與速度的疑問，執行一條指令的周期不是由晶振決定的嗎。那么比如51單片機和MSP430，給51接高速晶振，430接低速的，是不是51跑的要快?是不是速度單片機速度僅僅與晶振有關，關鍵是單片機能不能支持那么大的晶振?

每個單片機的速度是受到內部邏輯門電平跳變速度限制的。兩個芯片同時使用同樣的晶振，比如12M的。因為AVR是RISC指令集，它在同樣外部晶振頻率下，比51要快。

比如，51最快能接40M，AVR是16M的晶振。

STC89C52大都用12MHz晶振，但由于其12個時鐘周期才是一個機器周期，相當于其主頻只有1MHz。

MSP430采用RISC精簡指令集，430單片機若采用內部DCO震蕩可達21MHz主頻。單個時鐘周期就可以執行一條指令，相同晶振，速度較51快12倍。

對于一個51，給他用更高的晶振，速度會快些。但是對于高級的單片機就不一樣了。高級單片機內部，一般都是有頻率控制寄存器的，所以，簡單的增加晶振，可能達到單片機的極限，導致跑飛。

七，請問：有什么方法可以確定某一款單片機在某一大小的晶振下是否能正常工作?

晶振選擇太高不太合適，具體晶振上限是多少，恐怕測不出來，只能按照人家單片機的要求，一般STC系列單片機上限是35M或40M，stc單憑上寫的有，如STC11F16XE35I-LQFP44G其中35I就是晶振最高35M的工業級芯片。

超過上限會出現什么樣的問題，沒有測試過，一般晶振選擇12M的比較多，如果選擇STC1T指令的，就相當于12*12=144M的晶振。如果用于串口通信，建議選用11.0592M的或22.184M，選擇晶振最主要還是參照人家的說明書。

八，4個AT89C51單片機能否用一個12M的晶振使其都正常工作?一個采用內部時鐘方式,其余三個用外部方式...那四個都用內部方式可以不(將4個單片機都并聯在一個晶振上)?

可以，其中一個正常接晶振，他的XTAL2輸出接到另外三個的XTAL1輸入上。
