市場上涌現各種價格親民的經濟型微控制器，助力新一代開發者創造令人興奮的新型嵌入式應用。如今的開發工具非常好用，軟硬件均呈現模塊化趨勢，插接安裝簡單容易，使得產品設計評估和原型開發周期大幅縮短。STM32開放式開發環境是業內獨一無二的軟硬件開發平臺，堆疊式插接電路板集成各種模塊化硬件，同時模塊化軟件覆蓋從驅動程序到應用層的全部軟件，幫助設計人員將創意快速變成產品原型，順利轉化成最終設計。

STM32開放式開發環境是什么？

STM32開放式開發環境 是意法半導體開發的嵌入式系統原型設計開發環境，以簡化嵌入式項目設計為目標，通過開源形式提供全部重要功能模塊，組件包括：

-價格極低的STM32 Nucleo開發板(STM32微控制器)和STM32 Nucleo擴展板(傳感器、通信接口、電機控制和致動功能)，提供基于尖端商用產品的各種硬件功能。

-基于STM32Cube軟件工具的STM32微控制器軟件庫和簡單好用的軟件庫配置器(STM32CubeMX )。

-STM32Cube擴展軟件庫，支持STM32 Nucleo擴展板上各種器件，包括電機驅動器、低能耗藍牙模塊、MEMS傳感器等。

-功能包：一套利用STM32 Nucleo開發板和STM32Cube軟件為一些最常用用例開發的功能性例程（代碼示例）。

-每個軟硬件功能模塊都配備描述詳盡的技術文檔。

-活躍的快速發展的在線開發社區

STM32 Nucleo開發板

STM32 Nucleo開發板是STM32開發環境的基礎組件，板載一顆基于ARM? Cortex?-M 32位處理器內核的STM32微控制器。STM32開放式開發環境所用的STM32 Nucleo開發板是64引腳版(圖1)微控制器。目前STM32 F4和STM32 L0微控制器兼容所有的STM32 Nucleo擴展板和擴展軟件。

圖1 – STM32 Nucleo-64開發板

開發環境使用基于STM32Cube HAL（硬件抽象層） API的STM32Cube軟件庫，大幅降低了在不同系列的STM32產品（目前有20余款STM32 Nucleo開發板）中移植軟件項目所需的編程工作量。

STM32 Nucleo-64開發板硬件具有以下特性：

-采用LQFP-64封裝的STM32微控制器

-通過38引腳的Morpho連接器可以使用STM32的所有引腳

-四個Arduino連接器(位置非對稱排列，引導用戶正確插接Arduino兼容擴展板)

-集成ST-LINK/V2-1調試器/代碼燒錄器和mini USB端口，無需安裝額外的調試工具，板子可直連PC機，進行調試和燒寫代碼操作。此外，USB接口支持虛擬COM端口和大容量存儲接口(兼容ARM mbed)

-2個按鍵(微控制器復位信號和開發者專用按鍵)

-3支LED燈(5V電源、開發者專用、ST-Link調試器狀態)

用戶可以為板子選用不同的電源：

-5V USB供電

-5V外部電源

-外部電源VIN (7-12V)

STM32 Nucleo開發板上的5V電源還用于驅動通過Arduino或morpho連接器連接主板的擴展板，同時通過板載穩壓器為STM32提供3.3V 電源。

STM32 Nucleo開發板功能性極強，板載代碼燒寫/調試工具非常實用，設計人員可以立即動手開發項目，而無需添置昂貴的開發工具。

基于STM32Cube的嵌入式軟件和工具

在選中了最適合自己的STM32 Nucleo開發板后，下一步是下載相關的軟件庫，熟悉STM32技術特性和外設。最快捷的入門方式是下載軟件庫配置器STM32CubeMX ()。在這個工具的圖形用戶界面內，用戶只要直接選擇正在使用的STM32 Nucleo開發板(圖2)，配置器就會按照板子所連接的硬件設備（例如LED、按鍵、UART引腳分配）自動配置STM32外設。

下一步，可能需要詳細配置每個外設，例如，設置UART同步/異步通信模式、波特率、寄偶校驗和停止位。

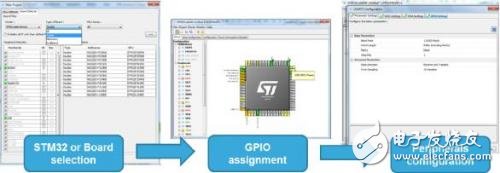

圖 2 – STM32CubeMX: 從板子選型到外設配置，只需幾步簡單的操作。

最后，STM32CubeMX將生成代碼，創建一個完整軟件項目，且兼容所用代碼編譯工具鏈(例如IAR、Keil或Eclipse)，同時配置先前在圖形用戶界面內所選的全部硬件和外設，并兼容所用代碼調試/燒錄工具。

這個圖形用戶界面工具讓你從零開始創建項目，幾分鐘完成項目所需的全部配置，然后立即動手創建自己的軟件項目，直接在main.c文件里寫代碼。

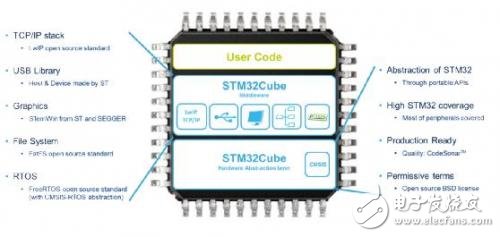

圖3 – STM32Cube軟件庫的層次

所生成的代碼位于STM32Cube嵌入式軟件之上，STM32Cube有兩個主層(圖3):

-硬件抽象層:準許上面的軟件層（例如，中間件層）執行各自的功能，而無需開發人員深入了解如何使用微控制器

-中間件:一整套中間件組件(RTOS, USB, TCP/IP, …)

軟件設計采用模塊化方法，用戶在項目開發過程中可以隨時添加軟件模塊，輕松地跨系列移植全部項目。

STM32 Nucleo擴展板

為連接STM32 Nucleo擴展板，STM32 Nucleo-64開發板配備兩種連接器：

-兼容Arduino標準的Arduino連接器(微控制器的32個引腳都在這個連接器上)。

-Morpho 連接器，可以連接STM32微控制器的全部引腳(76個引腳都在這個連接器上)。

STM32 Nucleo擴展板讓設計人員像搭積木一樣，在主板上插接多塊不同功能的子板，創建一個完整的應用系統。目前意法半導體網站() 上有20余款擴展板(圖4)在售，按功能劃分，可以分為五類：

-感測：MEMS 9軸運動傳感器; 壓力傳感器，環境傳感器，接近檢測傳感器; MEMS麥克風

-連接: 低能耗藍牙、Wi-Fi、NFC和Sub-GHz射頻;

-電機控制/致動: 直流電機驅動器、步進電機驅動器、3相直流無刷電機驅動器

-輸入/輸出: I/O模塊(家庭自動化和工業自動化)

-信號調理: 運算放大器

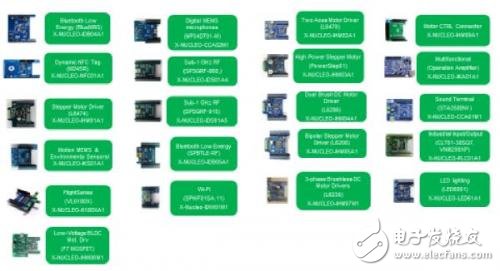

圖4 – 各種型號的STM32 Nucleo擴展板

STM32 Nucleo板功能擴展方法類似于Arduino和Raspberry Pi解決方案，便于設計人員快捷開發產品原型。利用這些連接工具，可以將擴展板堆疊插接在主板上，給系統增添新的功能，唯一不足之處是，堆疊式連接方法受限于微控制器外設的使用方式，這個問題的解決方法是，使用I2C和SPI總線替代UART等速度慢的數據總線，這樣可提高同一總線上所連接設備的數量。此外，Arduino連接器不對稱排列設計可有效防止STM32 Nucleo擴展板連接方向錯誤，降低電源連接錯誤損壞設備的風險。擴展板使用STM32 Nucleo開發板上LDO穩壓器通過板上5V電源生成的3.3V電源，用戶可以使用跳線(JP5)為開發板選擇USB 5V電源或外部E5V電源。有些擴展板需要更高的電壓，例如，電機驅動器和I/O擴展板，因此，開發板上還增加一個電源連接器，利用外部電源驅動負載，提供更高的電壓Vbus(最高45V)。

為安全起見，多數擴展板是為低功率應用設計，50V以下電壓在電源極性接反或短路時可以降低板子燒毀風險，所以適合初學者和學生使用。

這些低功耗的擴展板還可以單獨連接高壓高功率的電機控制擴展板，但是，我們只建議電機控制專業人士選用這種配置。為了便于區分，我們將高功率STM32 Nucleo擴展板涂成綠色，其余的擴展板全都是藍色。高功率電機控制擴展板兼?zhèn)涓邏焊吖β蕯U展板和低壓擴展板的雙重優點，在電機控制應用中輕松增加數據通信功能，例如，使用射頻技術遠程驅動高壓電機或使用低能耗藍牙或Wi-Fi獲取電機驅動信息和遠程記錄失敗數據。
